Uma câmera térmica pode destacar uma área quente ou fria em poucos segundos, mas a imagem colorida não entrega sozinha a causa do problema. Instalações elétricas, máquinas, fachadas e tubulações exigem contexto, comparação e interpretação antes que uma diferença térmica vire diagnóstico.
Como uma câmera térmica transforma temperatura em imagem?
A câmera detecta a radiação infravermelha emitida pelas superfícies e converte essas informações em um termograma. As cores representam diferenças de temperatura dentro da escala escolhida, permitindo comparar regiões que parecem iguais em uma fotografia comum.
Essa técnica, chamada de termografia, não mostra calor atravessando paredes como em filmes. Ela registra a temperatura aparente das superfícies visíveis, influenciada pelo material, pelas condições do ambiente e pela configuração utilizada durante a inspeção.
O que a inspeção termográfica pode localizar em instalações elétricas?
Em quadros e equipamentos energizados, componentes semelhantes podem ser comparados sob condições próximas de carga. Uma conexão mais quente que as demais pode indicar mau contato, aperto inadequado, oxidação, sobrecarga ou outro comportamento que precisa ser investigado.
Nunca foi tão fácil ficar atualizado sobre finanças, economia e investimentos. Assine gratuitamente
A imagem não autoriza tocar, abrir ou intervir sem os cuidados exigidos. A inspeção em ambientes elétricos precisa respeitar procedimentos de segurança, distâncias, equipamentos de proteção e requisitos aplicáveis aos profissionais que interagem com instalações e serviços de eletricidade.
- Conexões aquecidas: bornes, barramentos e terminais com comportamento diferente de componentes equivalentes.
- Desequilíbrio entre fases: diferenças que podem acompanhar distribuição desigual de carga.
- Disjuntores e contatores: componentes que apresentam aquecimento incompatível com o conjunto.
- Cabos e emendas: trechos com variações localizadas que exigem investigação.
- Motores e painéis: regiões que podem ser acompanhadas ao longo de inspeções periódicas.
Como a câmera ajuda a investigar fachadas e sistemas hidráulicos?
Em edificações, a termografia pode destacar regiões com comportamento térmico diferente devido à incidência solar, ventilação, materiais, umidade ou falhas de isolamento. O resultado orienta a inspeção, mas não substitui ensaios específicos, abertura controlada ou análise do histórico da construção.
Em sistemas hidráulicos, uma tubulação pode alterar a temperatura superficial ao redor quando transporta água quente ou fria. Vazamentos e umidade também podem produzir contrastes, porém a aparência varia com o tempo, a evaporação e as condições ambientais.
Por que operar a câmera é diferente de interpretar um termograma?
Ligar o equipamento, apontar e salvar uma imagem é apenas a etapa operacional. Interpretar exige compreender emissividade, reflexão, distância, ângulo, temperatura ambiente, carga do equipamento e características do material observado. Um erro nesses fatores pode produzir medições enganosas.
Superfícies metálicas brilhantes são especialmente desafiadoras porque refletem radiação térmica do ambiente. Nesse caso, uma mancha aparentemente quente pode representar o reflexo de outra fonte, não o aquecimento real do componente inspecionado.

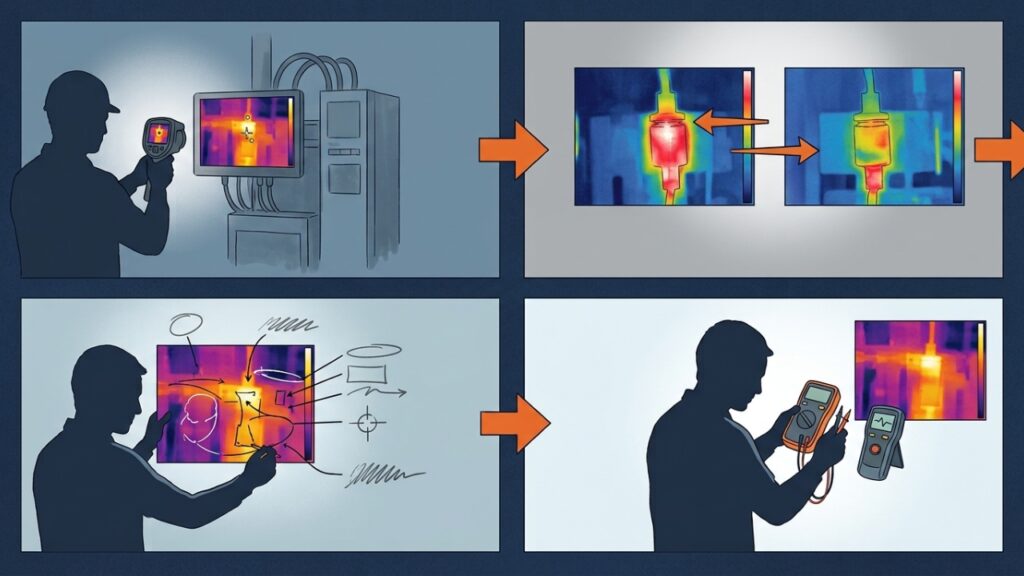

| Etapa | O que envolve | Resultado esperado |
|---|---|---|
| Operar | Configurar, enquadrar e registrar o termograma | Imagem utilizável |
| Comparar | Relacionar componentes e condições equivalentes | Anomalia selecionada |
| Interpretar | Considerar material, ambiente, carga e possíveis reflexos | Hipótese técnica |
| Confirmar | Cruzar a imagem com medições, histórico e inspeção complementar | Conclusão sustentada |
Como uma inspeção com câmera térmica acontece na prática?
A inspeção começa com a definição do objetivo, das condições necessárias e dos pontos que serão comparados. Depois, o profissional registra imagens térmicas e visuais, anota cargas, distâncias, horários e condições ambientais que poderão influenciar a análise.
No vídeo abaixo, é possível observar a câmera térmica em uso e perceber como o operador seleciona áreas de interesse. A demonstração também ajuda a separar a captura da imagem do trabalho posterior de interpretação e documentação.
O que transforma as imagens térmicas em um laudo confiável?
Um laudo precisa identificar o local inspecionado, o equipamento utilizado, as condições da coleta e os critérios adotados na interpretação. Termogramas devem ser acompanhados por imagens visuais, temperaturas relevantes, descrição da anomalia e limitações encontradas durante o trabalho.
Em sistemas elétricos, o documento também precisa considerar que a inspeção ocorre dentro de um ambiente com riscos específicos. A segurança em instalações e serviços com eletricidade envolve medidas de controle, procedimentos e profissionais qualificados, não apenas o uso de uma câmera sem contato.
Quando a termografia precisa ser combinada com outros testes?
A câmera térmica funciona melhor como instrumento de investigação e seleção de pontos suspeitos. Uma diferença de temperatura pode indicar onde procurar, mas a confirmação pode exigir medição elétrica, teste de umidade, inspeção visual aproximada, ensaio de vedação ou avaliação mecânica.
Por isso, o profissional não deve transformar toda mancha colorida em defeito definitivo. O valor da termografia aparece quando a imagem é coletada nas condições adequadas, comparada com referências coerentes e inserida em uma análise capaz de explicar o que foi observado e quais verificações ainda são necessárias.
