Por que desperdiçar calor quando ele ainda pode gerar energia? O ciclo combinado reaproveita os gases quentes da turbina a gás para mover uma turbina a vapor, aumentando a produção elétrica sem queimar combustível na mesma proporção.
Como o ciclo combinado transforma calor em eletricidade extra?
O ciclo combinado une dois processos térmicos na mesma usina. Primeiro, uma turbina a gás queima combustível e gira um gerador. Depois, o calor do escape aquece água e produz vapor.
Esse vapor aciona outra turbina, criando uma segunda etapa de geração. A tecnologia é consolidada em usinas modernas, mas sua eficiência real depende de projeto, combustível, temperatura ambiente, manutenção e integração entre os equipamentos.
O que a turbina 9HA mostra sobre potência e eficiência?
A GE Vernova informa que sua turbina 9HA entrega 448 a 571 MW em ciclo simples. Nessa configuração, a turbina a gás trabalha sozinha, sem a etapa de recuperação de calor para vapor.
Nunca foi tão fácil ficar atualizado sobre finanças, economia e investimentos. Assine gratuitamente
Em ciclo combinado, a eficiência pode superar 64%. Isso significa extrair mais eletricidade da mesma energia contida no combustível, reduzindo perdas térmicas e melhorando o desempenho da usina inteira.
O vídeo abaixo ajuda a visualizar como uma turbina a gás se conecta à recuperação de calor e à geração por vapor.
Por que o escape da turbina ainda tem tanto valor energético?

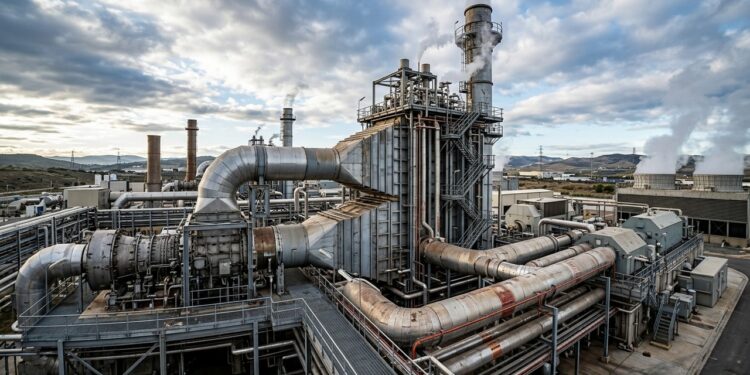

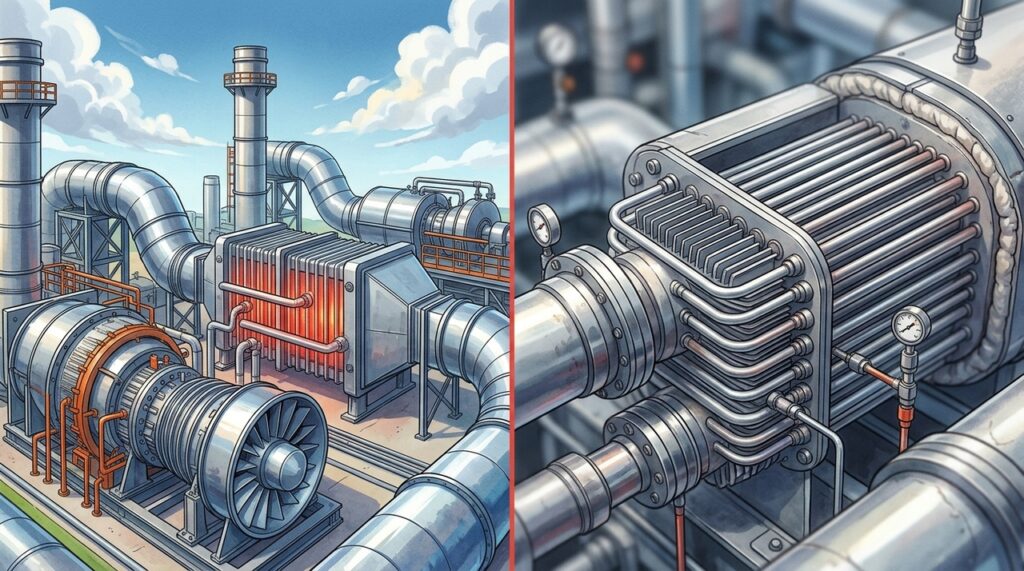

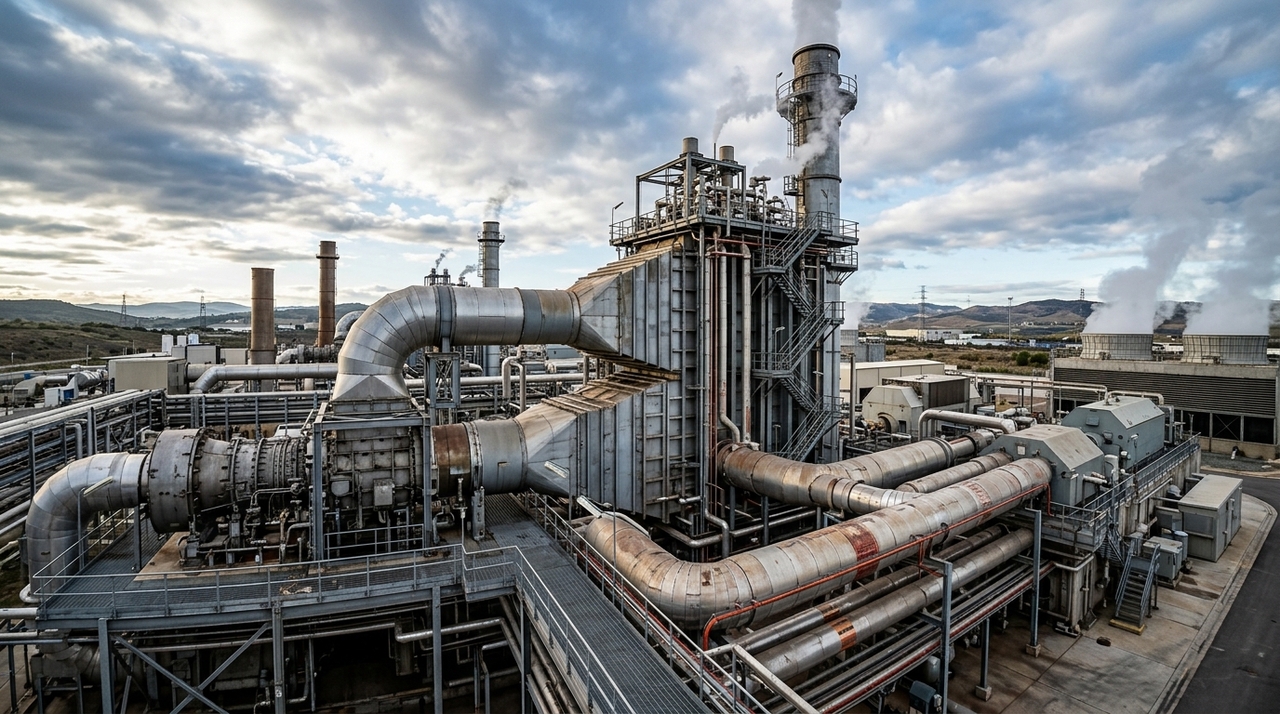

Após a combustão, os gases de escape saem em alta temperatura. Em uma usina de ciclo simples, parte desse calor vai embora pela chaminé. No ciclo combinado, ele passa por uma caldeira de recuperação, chamada HRSG.
HRSG é a sigla em inglês para gerador de vapor por recuperação de calor. Esse equipamento usa os gases quentes para transformar água em vapor, sem exigir uma caldeira convencional separada para toda a energia térmica.

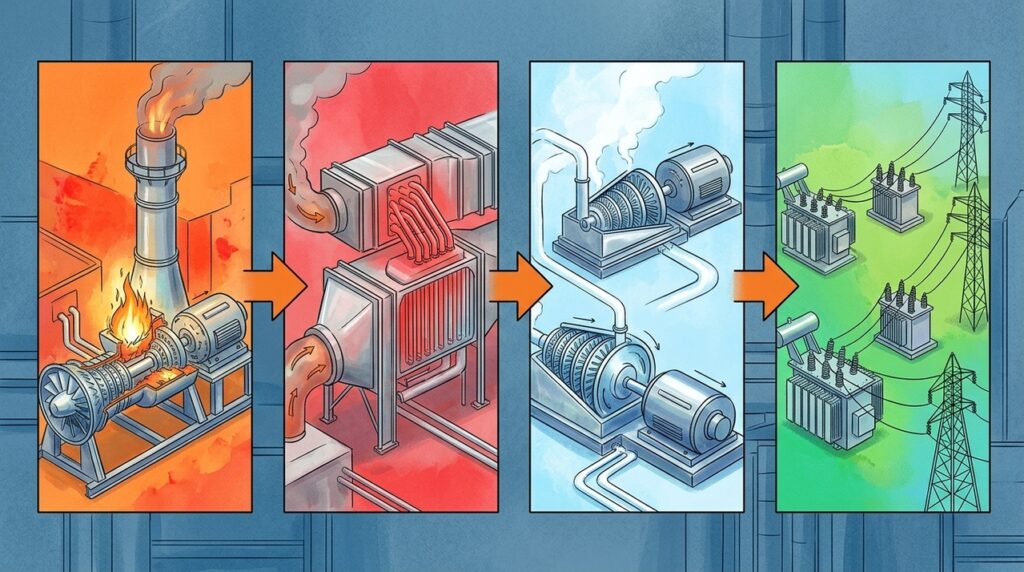

Quais etapas fazem uma usina de ciclo combinado operar?
A usina combina rapidez de resposta da turbina a gás com o ganho de eficiência da etapa a vapor. Esse arranjo torna a planta mais produtiva que uma configuração simples baseada apenas na primeira turbina.
Os principais pontos para observar são:
- Combustão inicial: o combustível é queimado para movimentar a turbina a gás.
- Primeira geração: a turbina a gás aciona um gerador elétrico.
- Recuperação de calor: os gases quentes aquecem água em uma caldeira de recuperação.
- Produção de vapor: o vapor gerado movimenta uma turbina adicional.
- Geração complementar: a segunda turbina entrega eletricidade extra para a usina.
Por que o ciclo combinado importa para o sistema elétrico?
Usinas a gás podem ajudar a equilibrar redes com variação de demanda e presença crescente de fontes renováveis. Quando projetadas em ciclo combinado, elas conseguem entregar mais eletricidade por unidade de combustível consumido.
Essa eficiência reduz custo operacional e intensidade de emissões por megawatt-hora em comparação com plantas menos eficientes. Ainda assim, por depender de combustível fóssil, o papel dessas usinas precisa ser avaliado junto da expansão renovável e da segurança de abastecimento.
O ciclo combinado elimina o desperdício de energia?
Não elimina totalmente, porque toda conversão térmica tem perdas. Mesmo assim, reduz uma parte relevante do desperdício ao aproveitar o calor que sairia pelo escape em uma operação de ciclo simples.
É por isso que turbinas modernas, caldeiras de recuperação e turbinas a vapor formam uma das arquiteturas mais eficientes entre usinas térmicas comerciais. O ganho está em transformar calor residual em eletricidade útil para a rede.
