Ultrassom guiado permite avaliar longos trechos de dutos usando ondas sonoras que viajam pelo próprio aço. A técnica ajuda operadores a localizar corrosão e perda de espessura sem interromper toda a operação industrial.
Como o ultrassom guiado percorre o metal do duto?

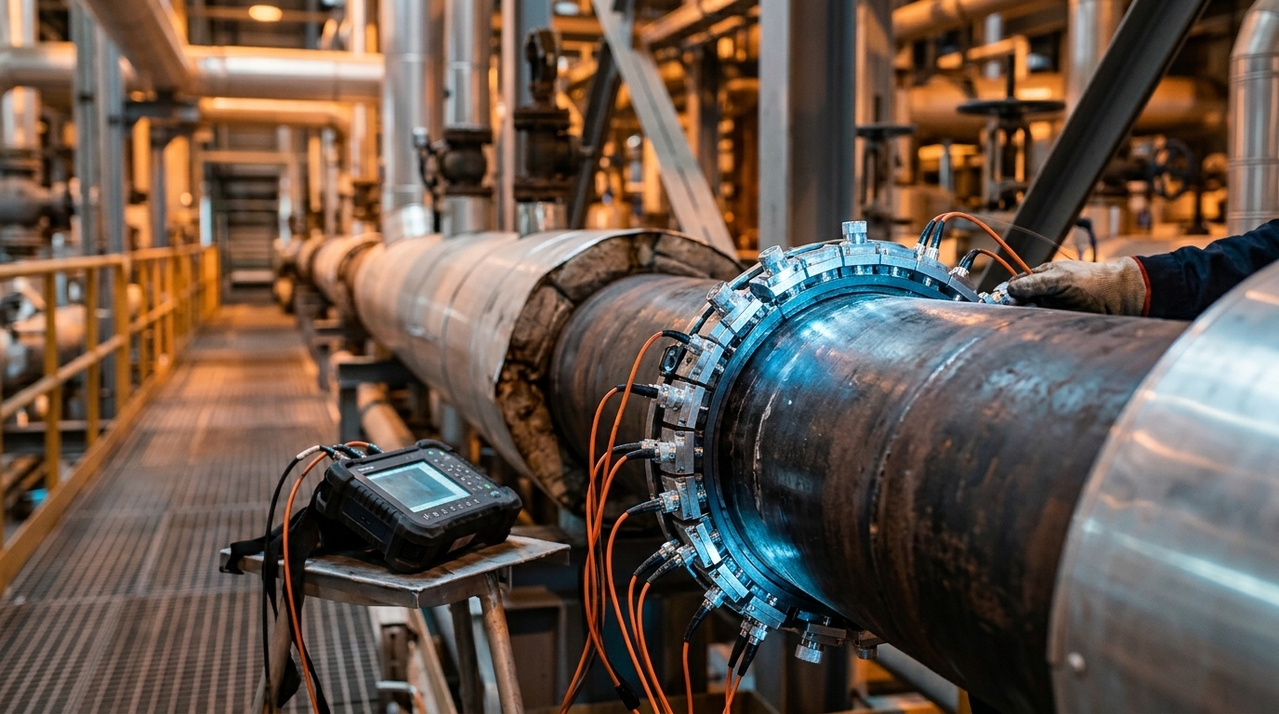

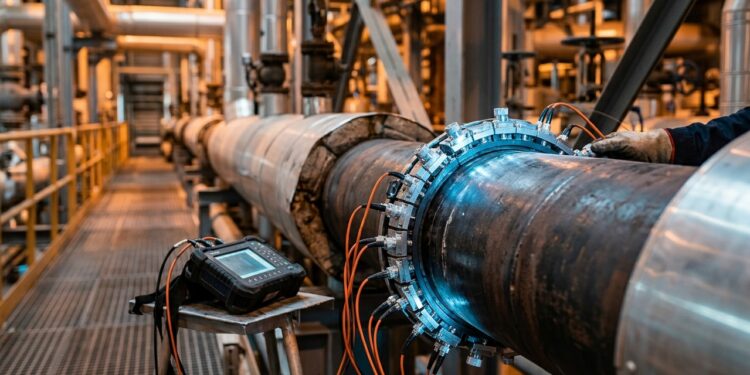

O método faz parte dos ensaios não destrutivos, grupo de técnicas usadas para avaliar materiais sem cortar ou destruir a peça. No caso dos dutos, sensores são instalados ao redor da tubulação em um ponto acessível.

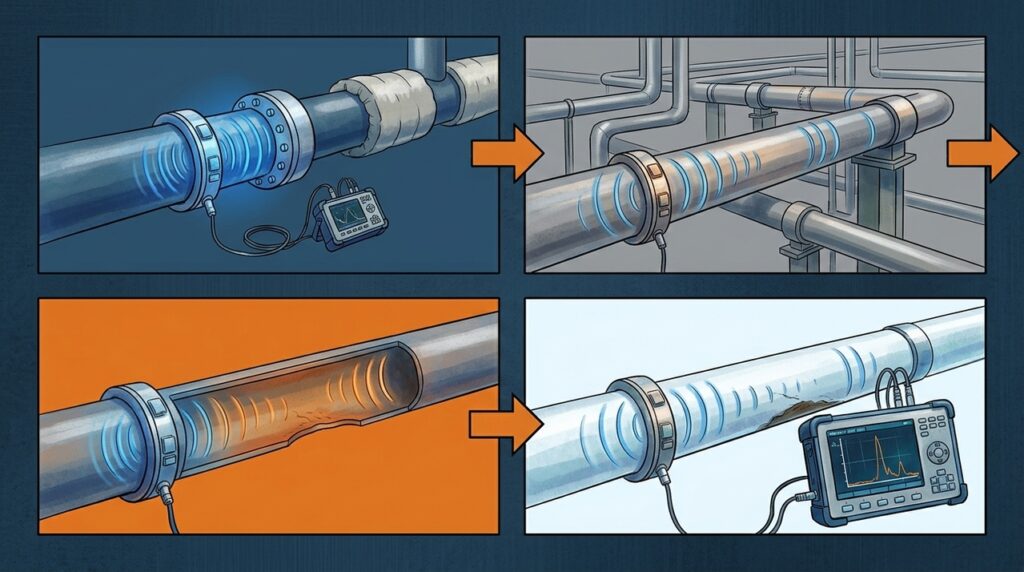

Esses sensores emitem ondas ultrassônicas guiadas pela parede do tubo. Em vez de medir apenas uma pequena área abaixo de uma sonda, a energia sonora se propaga ao longo da tubulação e volta quando encontra mudanças no caminho.
Por que essa inspeção ajuda em áreas de difícil acesso?
Dutos industriais raramente ficam livres e fáceis de examinar. Muitos passam por suportes, isolamento térmico, travessias, áreas elevadas, trechos enterrados parcialmente ou zonas onde abrir acesso custa caro e exige parada planejada.
A norma ISO 18211:2016 especifica a inspeção de longo alcance em tubulações aéreas de aço carbono e baixa liga usando ondas ultrassônicas guiadas com propagação axial para detectar corrosão ou erosão.
O que o sinal revela sobre corrosão e perda de espessura?
Quando a onda encontra uma mudança na seção do tubo, parte da energia retorna aos sensores. Essa reflexão pode indicar soldas, curvas, suportes, flanges, corrosão, erosão ou outras descontinuidades que alteram a forma como a onda se desloca.
O ultrassom guiado é uma ferramenta de triagem e localização. Ele aponta regiões suspeitas, mas a avaliação final de espessura, severidade e aptidão para serviço costuma exigir inspeção complementar, calibração e análise por profissionais qualificados.
Quais problemas o ultrassom guiado consegue apontar?
O método é usado para encontrar alterações que mudam a propagação da onda no tubo. Ele ajuda equipes de integridade a separar trechos aparentemente normais daqueles que merecem acesso, limpeza, medição localizada ou reparo planejado.
Os principais pontos para observar são:
- Corrosão externa: pode aparecer sob isolamento, suportes, abraçadeiras ou regiões expostas ao ambiente.
- Corrosão interna: pode indicar ataque por fluidos, água, contaminantes ou produtos corrosivos transportados.
- Erosão: surge quando partículas, velocidade elevada ou mudanças de direção desgastam a parede.
- Perda de espessura: reduz margem estrutural e pode exigir medição ultrassônica convencional no ponto indicado.
- Descontinuidades: incluem regiões que refletem o sinal e precisam ser interpretadas com contexto geométrico.
- Trechos inacessíveis: suportes, revestimentos e isolamento podem ser avaliados inicialmente sem remoção total.
Por que refinarias e terminais usam esse método?
Refinarias, terminais e plantas industriais têm redes extensas de tubulações, muitas vezes em serviço contínuo. Parar uma linha, remover isolamento ou abrir acesso físico em todos os pontos suspeitos pode ser caro e demorado.
O ultrassom guiado ajuda a priorizar. Ele pode indicar onde a equipe deve concentrar inspeção detalhada, reduzindo desmontagens desnecessárias e melhorando o planejamento de manutenção, parada programada e gestão de risco.
Quais limites técnicos precisam ser considerados?
O alcance real depende de diâmetro, espessura, revestimento, isolamento, produto interno, suportes, curvas, soldas, temperatura e atenuação do sinal. Em certos trechos, a onda perde energia rapidamente ou gera reflexões difíceis de interpretar.
Outro limite é a resolução. Como a técnica enxerga longos trechos, ela não entrega automaticamente a espessura exata de cada ponto corroído. Normalmente, ela orienta uma inspeção complementar mais localizada para confirmar tamanho e severidade.
