O sistema ICF utiliza módulos de EPS como fôrmas permanentes preenchidas com armaduras e concreto, combinando rapidez de execução com isolamento térmico. Apesar da montagem aparentemente simples, o desempenho estrutural depende da concretagem, do escoramento e do alinhamento corretos, garantindo a continuidade entre fundação, paredes e lajes e reduzindo o risco de deformações ou falhas após o endurecimento do concreto.
O que é o sistema ICF?

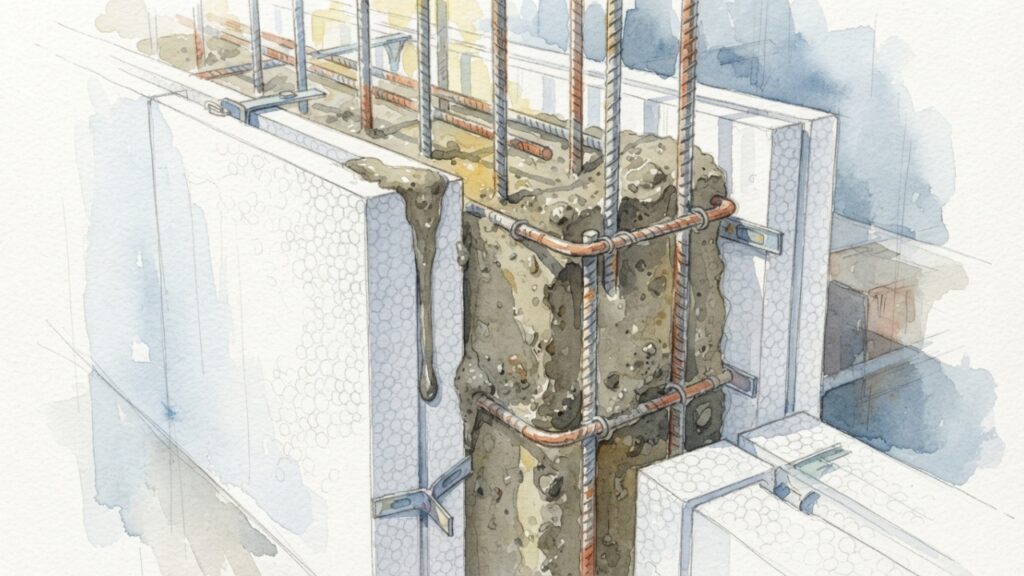

A sigla ICF vem de uma expressão em inglês usada para designar fôrmas isolantes de concreto. O método utiliza painéis ou blocos de poliestireno expandido conectados por espaçadores. Esses elementos criam um espaço interno contínuo, onde são posicionadas as armaduras e lançado o concreto.
Depois da concretagem, o EPS não é retirado. Ele permanece nas duas faces da parede, protegendo o núcleo e colaborando com o isolamento térmico. Revestimentos internos e externos são aplicados sobre essa superfície conforme especificação do fabricante, projeto e exigências de proteção contra fogo, umidade e impactos.
Como começa a montagem dos módulos?
A primeira fiada precisa seguir rigorosamente os eixos e níveis definidos no projeto. Uma diferença pequena na base pode crescer conforme novas camadas são encaixadas. Por isso, a fundação ou laje de apoio deve estar regularizada, limpa e preparada para receber as barras de espera.
Os módulos são montados de forma alternada, evitando a continuidade excessiva das juntas verticais. Cantos, encontros de paredes e extremidades exigem peças específicas ou cortes previstos pelo sistema. Durante essa etapa, o instalador verifica prumo, esquadro, medidas dos ambientes e dimensões dos vãos.
Preparação da base
Encaixe dos módulos
Colocação das armaduras
Escoramento e conferência
Qual é a função do escoramento?
O escoramento mantém a parede estável durante a montagem e suporta as pressões produzidas pelo concreto fresco. Ele também permite corrigir pequenos desvios de prumo antes do endurecimento. Sem travamento suficiente, os módulos podem abrir, deslocar ou formar ondulações difíceis de esconder no acabamento.
Os apoios devem ser distribuídos de acordo com a altura da parede, o sistema utilizado e a sequência de concretagem. Vãos de portas e janelas recebem reforços adicionais, pois vergas, laterais e bases precisam resistir ao peso e ao empuxo do material lançado.
Como as armaduras são posicionadas?
As barras de aço seguem o projeto estrutural, que define diâmetro, espaçamento, emendas e reforços. Armaduras verticais normalmente se conectam às esperas da fundação, enquanto barras horizontais são apoiadas nos espaçadores dos módulos. Cantos, encontros e regiões próximas aos vãos podem receber aço adicional.
O concreto precisa envolver as barras sem deixá-las encostadas no EPS ou agrupadas de maneira inadequada. Instalações mal posicionadas, recortes excessivos e emendas improvisadas podem reduzir o espaço de passagem do concreto, criando regiões com preenchimento incompleto.

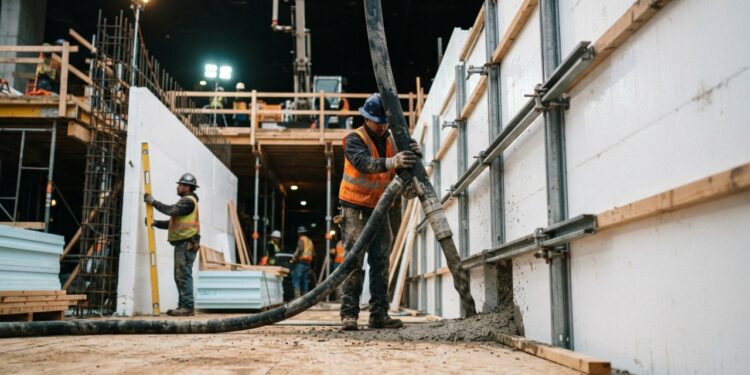

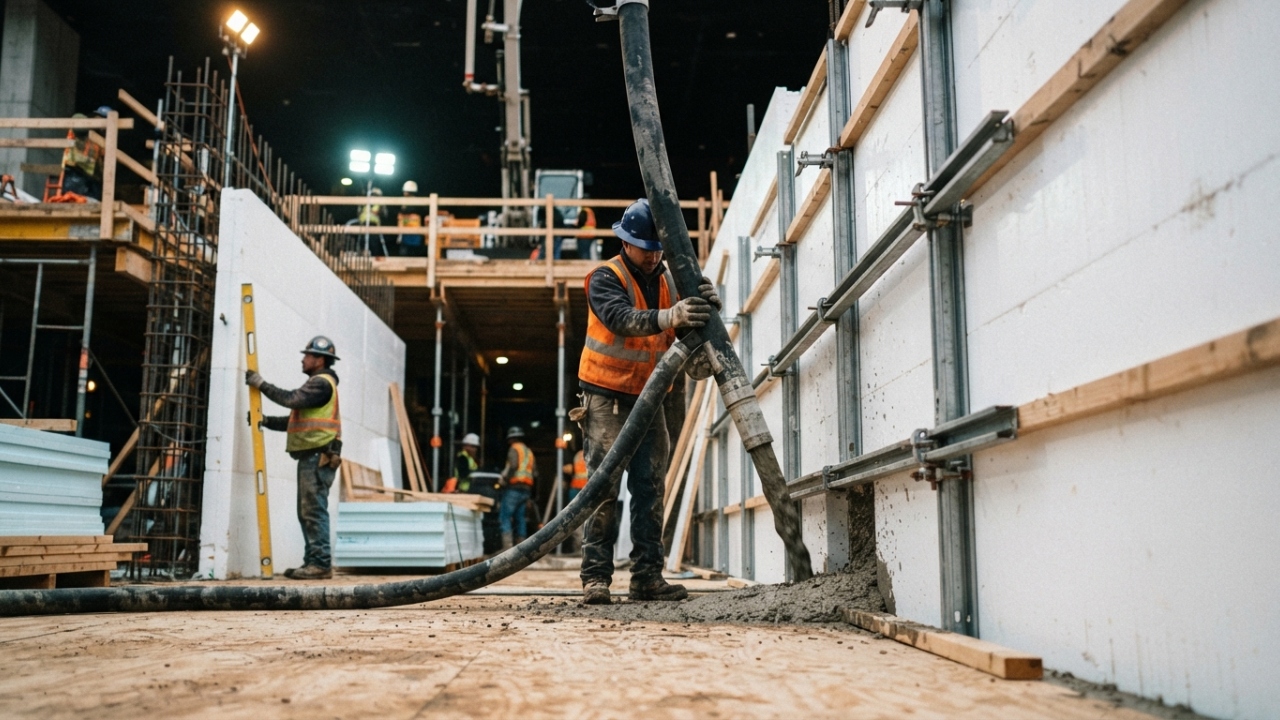

Como é feita a concretagem das paredes?
O lançamento costuma ocorrer em camadas distribuídas ao longo do perímetro, evitando preencher toda a altura de um único ponto. Essa sequência reduz a pressão localizada sobre as fôrmas e permite observar deslocamentos, vazamentos ou deformações enquanto o concreto ainda pode ser controlado.
A consistência deve ser compatível com os espaços internos, a quantidade de armaduras e o método de bombeamento. Um concreto pouco trabalhável pode formar vazios. Uma mistura excessivamente fluida ou lançada com velocidade elevada pode aumentar a pressão e provocar abertura dos módulos.
Durante a execução, a equipe precisa acompanhar:
- Altura de cada camada: evita concentração excessiva de pressão;
- Velocidade de lançamento: precisa permitir inspeção contínua da parede;
- Distribuição do concreto: reduz o risco de trechos vazios ou sobrecarregados;
- Adensamento: deve preencher os espaços sem danificar módulos ou deslocar barras;
- Vãos e cantos: são regiões sensíveis a falhas de preenchimento;
- Prumo final: deve ser verificado antes do início da cura.
Como as instalações passam pelas paredes?
Conduítes, caixas elétricas e algumas tubulações podem ser embutidos no EPS depois da concretagem, por meio de cortes controlados na face interna. A espessura disponível facilita rasgos superficiais sem atingir o núcleo estrutural, desde que o percurso esteja previsto e respeite as recomendações do sistema.
Tubulações maiores, passagens hidráulicas e pontos que atravessam o concreto precisam ser definidos antes do lançamento. Luvas, reservas e aberturas devem permanecer fixas para não flutuar ou mudar de posição. Cortar o núcleo endurecido posteriormente pode atingir armaduras e comprometer a parede.
Quais problemas surgem quando o alinhamento está errado?
Uma parede fora de prumo interfere no encontro com lajes, esquadrias, coberturas e revestimentos. O problema também pode reduzir medidas internas e exigir camadas mais espessas de acabamento. Quando o desvio ocorre em várias fiadas, empurrar apenas a parte superior não corrige a geometria completa.
Juntas mal encaixadas podem permitir fuga de concreto durante o lançamento. Cantos sem travamento tendem a abrir, enquanto módulos danificados perdem rigidez. A correção deve acontecer antes da concretagem, com desmontagem parcial quando necessário, em vez de depender de remendos posteriores.
Módulos desalinhados
Concreto lançado rapidamente
Adensamento insuficiente
Instalações improvisadas
O que acontece quando o concreto não preenche a parede?
Vazios internos reduzem a continuidade do núcleo e podem aparecer perto de vãos, cantos ou regiões com muitas barras. Como o EPS esconde o concreto, a falha nem sempre fica visível imediatamente. Mudanças no consumo, vazamentos e comportamento durante o lançamento servem como sinais de alerta.
A investigação pode exigir abertura localizada, inspeção técnica ou ensaios definidos pelo responsável. Preencher superficialmente a região sem determinar a extensão do vazio não garante recuperação. O reparo precisa considerar posição das armaduras, função estrutural e ligação com o concreto existente.
Leia mais: Quanto custa instalar uma janela antirruído e quando a sobreposição evita quebrar a parede
O sistema ICF serve para qualquer obra?
O método pode atender casas, edifícios de pequeno porte e outras construções previstas pelo fabricante e pelo projeto. Ainda assim, dimensões, cargas, exposição ao fogo, desempenho acústico, impermeabilização e acabamento precisam ser avaliados para cada caso.
O sistema ICF não elimina projeto estrutural nem acompanhamento profissional. Sua eficiência depende da compatibilidade entre módulos, aço, concreto, instalações e sequência de trabalho. Quando alinhamento e concretagem recebem controle rigoroso, a técnica pode combinar rapidez, isolamento e uma estrutura contínua sem transformar simplicidade de montagem em improvisação.
