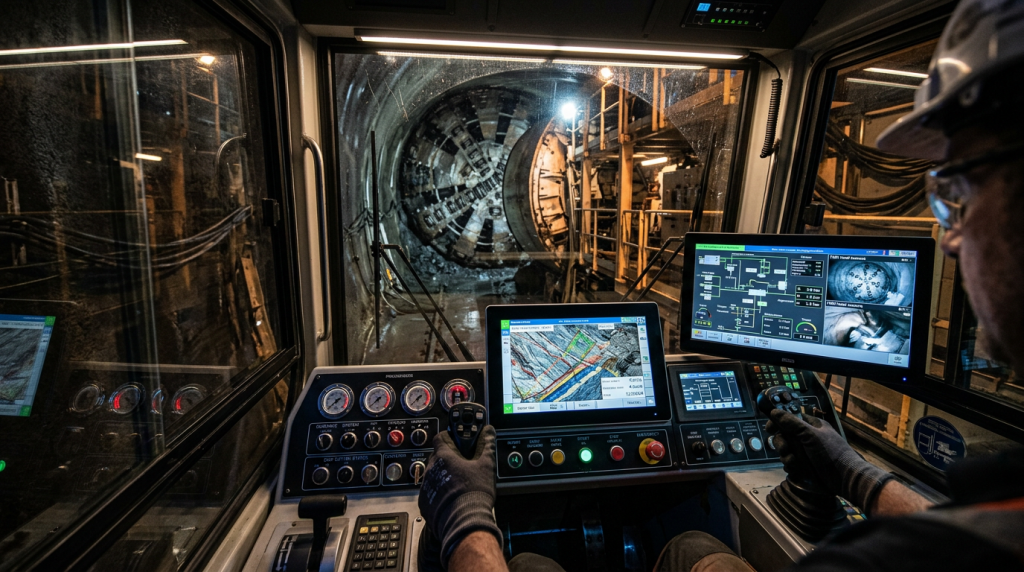

As Máquinas Perfuradoras de Túneis, conhecidas como TBMs, estão entre os equipamentos mais complexos da engenharia civil pesada. Elas escavam túneis ferroviários, rodoviários e subaquáticos com alta precisão, mas não funcionam como máquinas mágicas ou totalmente autônomas. O avanço depende de geologia, sensores, operadores, logística e controle estrutural permanente.
O que torna uma TBM de última geração tão impressionante?

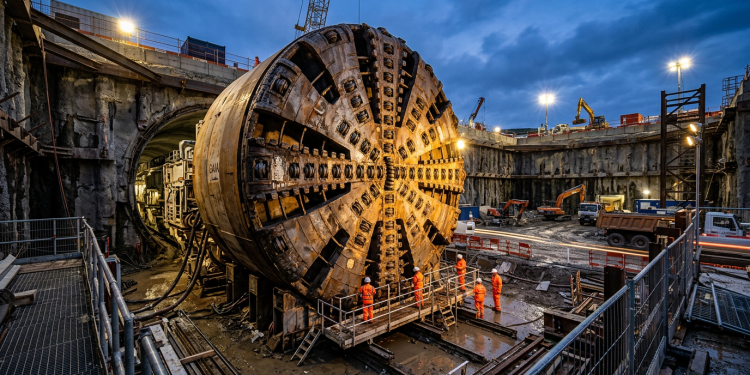

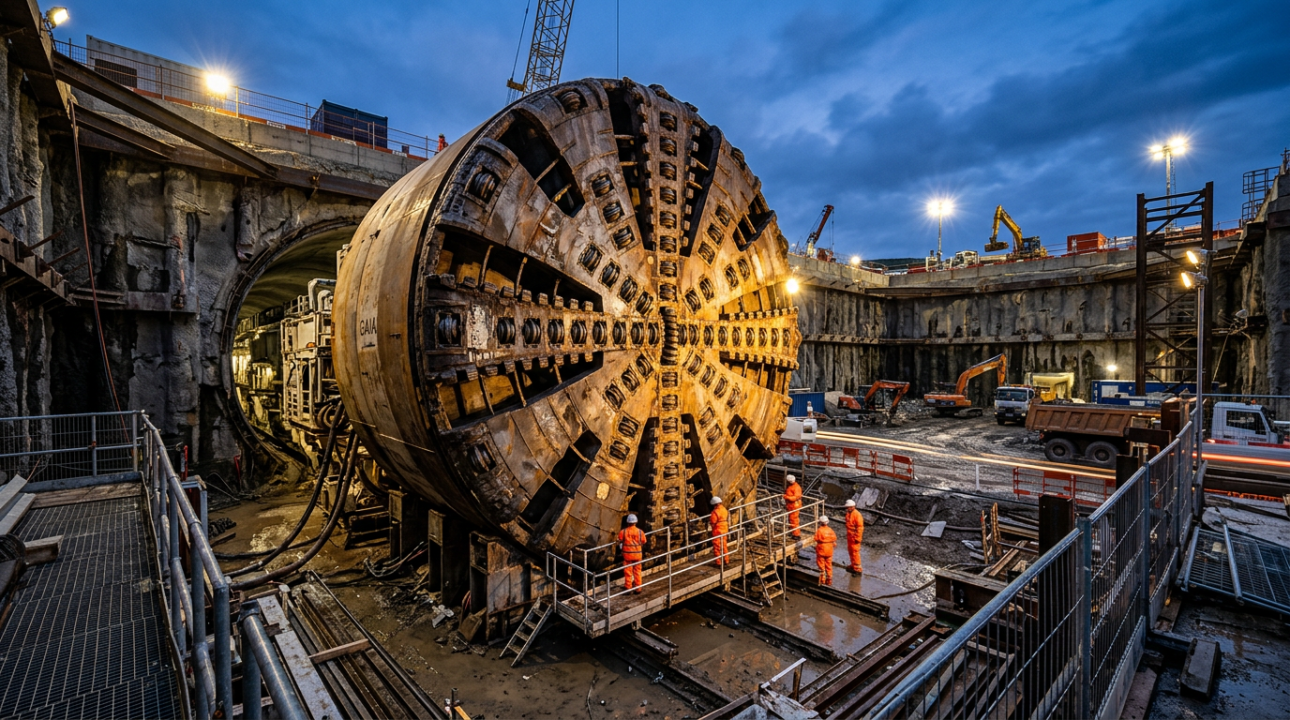

Uma TBM moderna combina cabeça de corte, motores, esteiras, correias transportadoras, sistemas hidráulicos, sensores e módulos de montagem estrutural. A fabricante Herrenknecht informa, em sua página sobre tuneladoras ferroviárias, que esses equipamentos são usados em redes de alta velocidade, montanhas, rios e áreas urbanas densas.
O termo “tatuzão” é popular, mas a tecnologia é altamente controlada. A máquina corta a frente do túnel, remove o material escavado e permite instalar anéis de concreto pré-moldado no interior, formando a estrutura que sustenta o túnel durante o avanço.
Existem TBMs com cerca de 17 metros de diâmetro?
Sim. A Herrenknecht apresentou a TBM Shanhe, com 17,5 metros de diâmetro, projetada para um túnel rodoviário subaquático de dois níveis na China. A especificação foi publicada pela própria fabricante em comunicado sobre a TBM Shanhe.
Outro exemplo histórico é a S-880, usada no projeto Tuen Mun–Chek Lap Kok Link, em Hong Kong. Segundo a página técnica da Herrenknecht sobre essa referência de engenharia, a máquina atingiu 17,6 metros de diâmetro de escudo.
A máquina pulveriza a rocha e cimenta o túnel ao mesmo tempo?
Em rocha dura, a TBM não “engole” pedras no sentido literal. Discos de corte pressionam a frente rochosa até fraturá-la em fragmentos, que seguem por correias, roscas ou sistemas de lama pressurizada, dependendo do tipo de máquina e das condições geológicas.

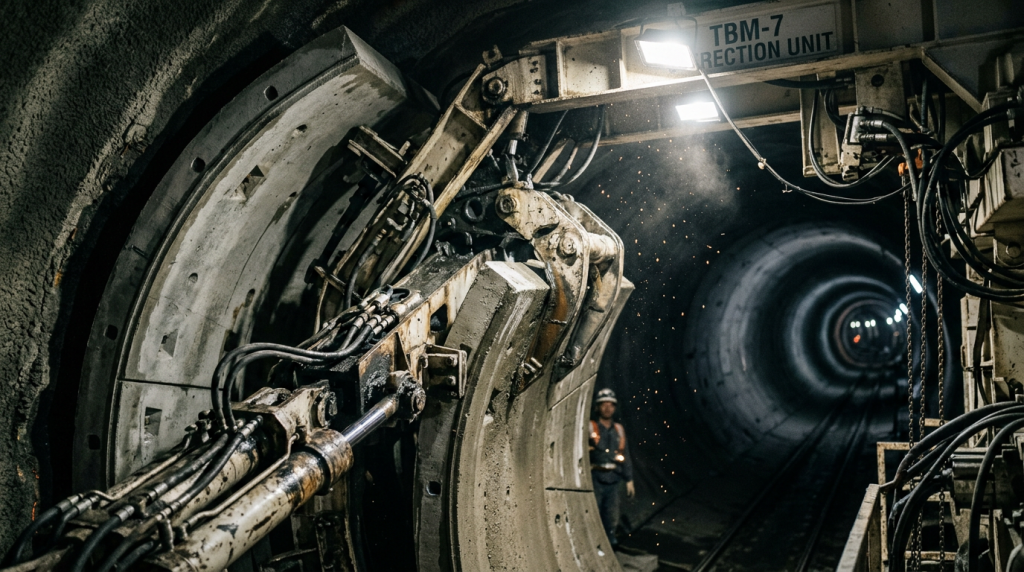

A estrutura do túnel costuma ser instalada logo atrás da cabeça de corte. Anéis de concreto pré-moldado são posicionados por braços mecânicos, enquanto argamassa preenche o espaço externo. Assim, escavação e revestimento avançam em sequência integrada, não como uma cimentação simples e instantânea.
Quais critérios definem o uso de uma TBM colossal?
Projetos com TBMs gigantes exigem estudos geotécnicos detalhados, porque cada tipo de solo ou rocha muda a escolha da máquina. A International Tunnelling and Underground Space Association mantém o grupo técnico WG14, dedicado à mecanização da escavação, em sua página sobre tunelamento mecanizado.
Antes de escolher uma TBM, engenheiros avaliam terreno, pressão de água, diâmetro, logística, energia, ventilação e destino do material escavado. Em túneis subaquáticos ou ferroviários, a escolha errada eleva riscos de atraso, desgaste, infiltração e custo, por isso os principais critérios técnicos precisam ser analisados em conjunto operacionalmente com rigor:
- tipo de rocha, solo ou material misto;
- profundidade e pressão da água subterrânea;
- diâmetro necessário para trilhos, pistas ou serviços;
- risco de desgaste nos discos de corte;
- capacidade de retirada do material escavado;
- espaço para montagem e desmontagem da máquina;
- necessidade de revestimento com anéis de concreto;
- impacto sobre edifícios, rios, mares e infraestrutura existente.
Alemanha e Japão lideram esse tipo de tecnologia?
A Alemanha tem papel central pela presença da Herrenknecht, uma das maiores fabricantes de TBMs do mundo. Suas máquinas aparecem em projetos de metrô, ferrovias, rodovias, túneis subaquáticos e ligações de infraestrutura pesada em diferentes continentes.
O Japão também tem tradição importante. A Japan Tunnelling Association afirma, em texto institucional sobre seus 50 anos, que o país desenvolveu inovações para escavar em condições geológicas extremas, enquanto empresas japonesas integram cadeias globais de tunelamento.
Essas TBMs já escavam túneis para trens de alta velocidade sob o mar?
Sim, há projetos ferroviários de alta velocidade que usam TBMs em trechos subterrâneos e subaquáticos. A National High Speed Rail Corporation Limited informa, no projeto Mumbai–Ahmedabad, que o traçado inclui túnel de 21 km, com 7 km sob Thane Creek, conforme seu resumo oficial.
Ainda assim, a imagem de uma máquina de 7 mil toneladas abrindo “túneis perfeitos” precisa de cuidado. O túnel final depende de engenharia, medições, revestimento, impermeabilização, manutenção e inspeção. A TBM é colossal, mas o resultado seguro vem do sistema completo.
