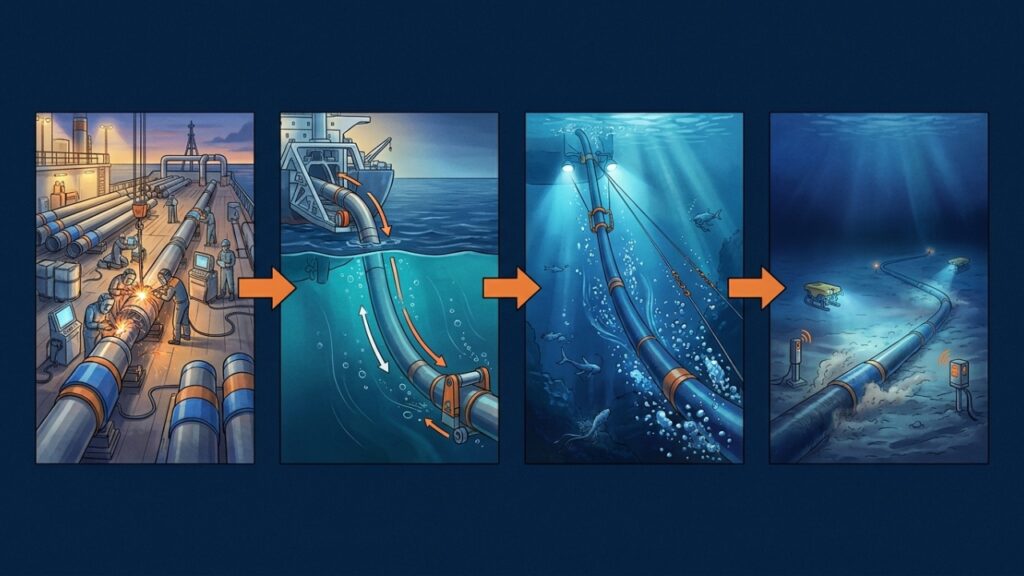

Pipelines submarinos não são simplesmente jogados no mar por navios gigantes. Eles são soldados, inspecionados, tensionados e baixados aos poucos, enquanto métodos como S-lay e J-lay controlam a curvatura até o tubo tocar o leito oceânico.
Por que pipelines submarinos exigem embarcações especializadas?
Um pipeline submarino, duto instalado sobre ou abaixo do leito marinho, precisa resistir a pressão, correnteza, corrosão, peso próprio e movimento da embarcação. Por isso, sua instalação exige navios com soldagem, inspeção, tensionadores e controle de posição.
Essas embarcações funcionam como fábricas flutuantes. A bordo, tubos de aço são alinhados, soldados, testados e protegidos antes de descerem ao mar. Em projetos offshore, a segurança estrutural também segue critérios de sistemas de dutos submarinos para reduzir risco de falha.

Como o método S-lay instala pipelines submarinos?
O S-lay, método em que o tubo forma uma curva parecida com S entre o navio e o fundo do mar, costuma ser usado em águas rasas a médias. A montagem ocorre em linha quase horizontal, com soldagem contínua a bordo.
Nunca foi tão fácil ficar atualizado sobre finanças, economia e investimentos. Assine gratuitamente

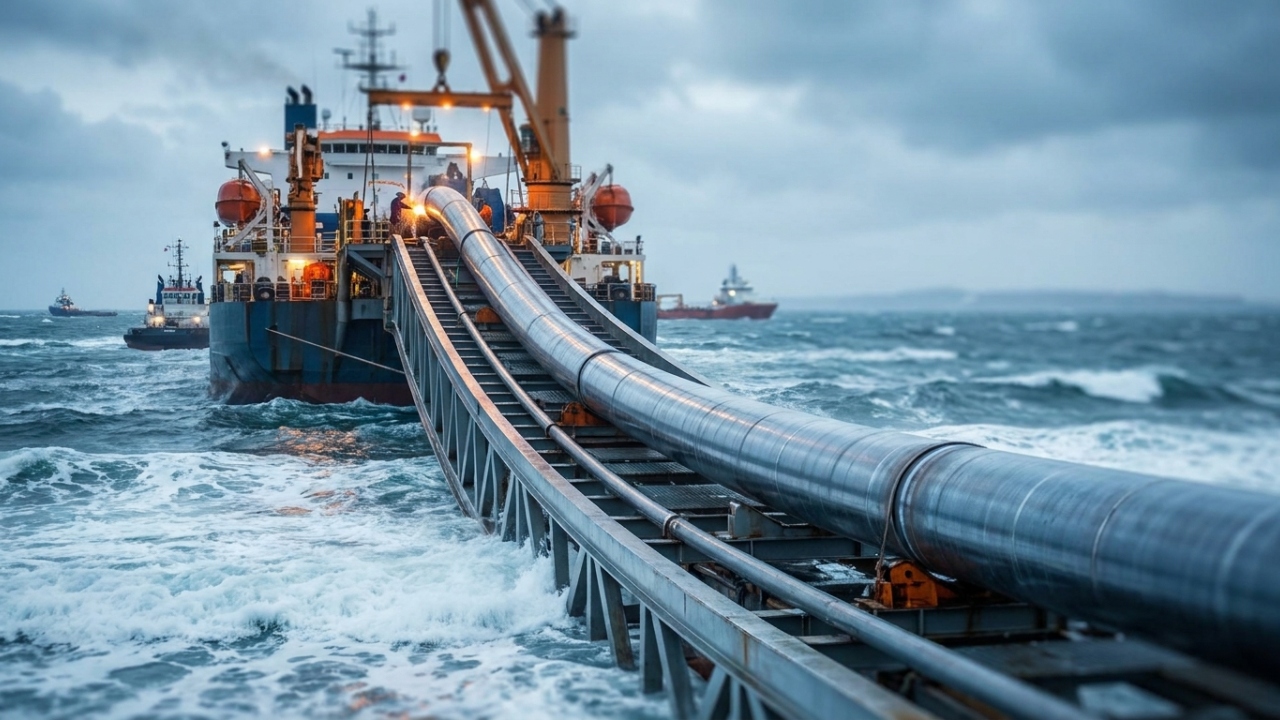

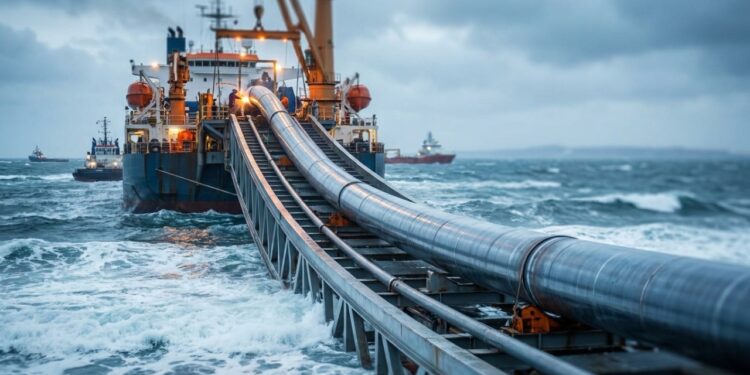

O tubo sai por uma estrutura chamada stinger, rampa metálica que apoia a descida inicial e reduz dobra excessiva. Os três pilares dessa operação são:
Como o método J-lay muda a descida do duto?
O J-lay, método em que o tubo desce quase na vertical e forma uma curva parecida com J, reduz a curvatura durante a instalação em águas profundas. A soldagem ocorre em uma torre inclinada ou vertical.
Os principais fatores a considerar são:
- Profundidade da água e distância até o leito oceânico
- Ângulo da torre para alinhar o tubo com a catenária
- Peso submerso do duto durante a descida
- Tensão aplicada pelos equipamentos da embarcação
- Curvatura admissível antes de ocorrer dano estrutural
- Velocidade de avanço do navio ao longo da rota

Por que soldagem, inspeção e revestimento acontecem no navio?
A instalação precisa manter ritmo e qualidade ao mesmo tempo. Cada junta soldada vira um ponto sensível, por isso passa por inspeção não destrutiva, técnica que verifica defeitos sem cortar ou danificar a peça.
Depois da inspeção, a região da junta recebe revestimento anticorrosivo, camada protetora contra água do mar e desgaste. Esse cuidado reduz risco de corrosão localizada, perda de espessura e reparos caros depois que o duto já está no fundo.
Leia mais: Quanto custa montar mini horta automatizada em casa em 2026 preços, kits e valores reais
Quais controles evitam que o tubo dobre demais?
A curvatura é uma das maiores preocupações. No S-lay, o tubo passa por uma curva superior ao sair do navio e por outra curva perto do toque no fundo. No J-lay, a geometria vertical diminui parte desse esforço.
A tabela resume os controles mais importantes. Os principais pontos técnicos são:
| Controle | Função na instalação | Status técnico |
|---|---|---|
| Tensionadores Força de retenção | Mantêm o duto tracionado para reduzir flambagem e dobra excessiva | Essencial |
| Stinger Apoio de saída | Guia o tubo na saída do navio e controla a curva superior | Alta atenção |
| Catenária Curva suspensa | Define a forma do duto entre a embarcação e o ponto de toque | Calculada |
| Posicionamento dinâmico Controle do navio | Ajuda a manter rumo, velocidade e alinhamento durante o lançamento | Preventivo |
| Ponto de toque Contato com o fundo | Marca onde o duto encontra o leito e concentra esforços de transição | Sensível |
O que torna essa engenharia tão delicada no mar?
Instalar pipelines submarinos é equilibrar produção a bordo, movimento do navio e comportamento estrutural do tubo. Um erro de tensão, soldagem, posição ou curvatura pode gerar dano antes mesmo de o duto entrar em operação.
Por isso, S-lay e J-lay não são apenas formas diferentes de descer tubos. Eles são estratégias de engenharia para levar uma linha pesada até o fundo do mar com controle, rastreabilidade e margem de segurança.
