Uma máquina de 109 metros operando 24 horas debaixo de São Paulo sem que ninguém na superfície perceba o que acontece lá embaixo. É assim que os túneis de tuneladora metrô são feitos: escavação e revestimento acontecem no mesmo instante, em sequência milimétrica.
O que é o Tatuzão e por que ele tem esse nome?
A tuneladora, conhecida no Brasil como Tatuzão, é uma Tunnel Boring Machine (TBM). O apelido veio da forma como a máquina avança: literalmente cava o chão como um tatu, empurrando a terra para trás enquanto abre caminho à frente.
Na obra da Linha 6-Laranja do Metrô de São Paulo, duas tuneladoras foram batizadas com nomes próprios: Maria Leopoldina, que escavou no sentido sul, e o Tatuzão Norte. Juntas, perfuraram 15,3 km de túneis até fevereiro de 2025.
Como os 50 pistões hidráulicos fazem a máquina andar?
A tuneladora não tem rodas no chão nem trilhos para se deslocar. Ela se move por reação: 50 pistões hidráulicos se empurram contra os anéis de concreto já instalados na parede do túnel, projetando a estrutura inteira para frente milímetro a milímetro.
Esse sistema funciona como se a máquina “andasse” usando sua própria obra como ponto de apoio. Cada ciclo de avanço produz espaço exato para encaixar um novo anel de concreto, que então vira o próximo ponto de impulso.
O que é a cabeça de corte e como ela trata a terra escavada?

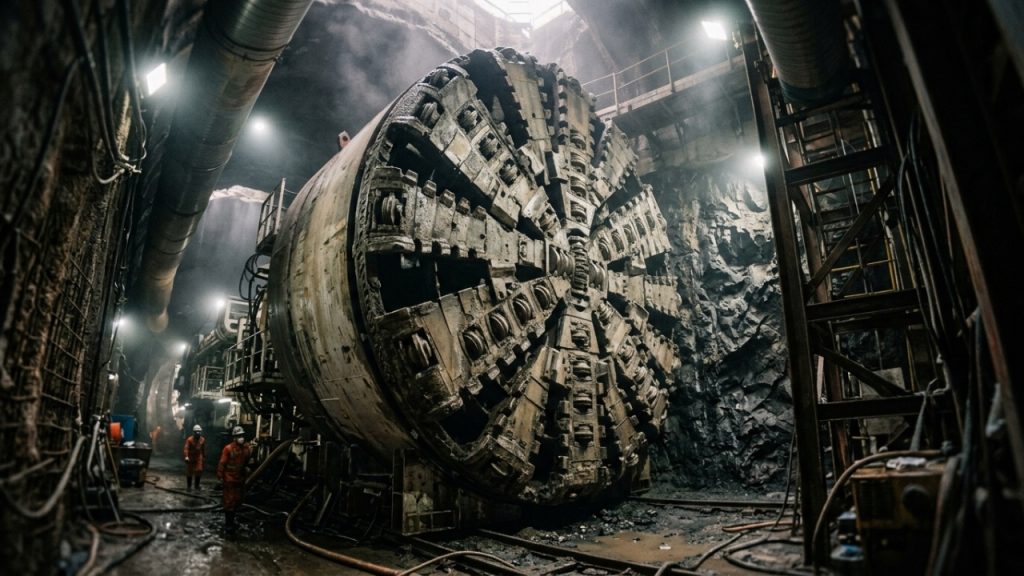

Na ponta frontal da tuneladora fica a cabeça de corte giratória, uma espécie de ralador circular que tritura o solo progressivamente. Para evitar superaquecimento e facilitar a remoção do material, injeta-se uma espuma de polímero que homogeneíza a terra durante o corte.
O material resultante é imediatamente retirado por uma esteira interna que o carrega até a superfície para descarte. Esse fluxo contínuo impede o acúmulo de entulho dentro do túnel e garante que a escavação nunca precise parar para limpeza.
Como as aduelas formam a parede do túnel em tempo real?
Enquanto a frente escava, um robô posicionador instala as aduelas, placas de concreto pré-moldado que formam os anéis definitivos do túnel. Cada anel é composto por 9 aduelas e já sai vedado contra infiltrações de água.
O ciclo é este: a máquina avança, o robô encaixa as peças, os pistões se apoiam no anel novo e empurram para o próximo avanço. Não existe fase de “espera para o concreto curar”: o revestimento chega pronto da fábrica e é apenas posicionado.
Quais são os sistemas de segurança para quem trabalha no subsolo?
Operar 24h por dia a dezenas de metros de profundidade exige infraestrutura que vai muito além de capacetes. Cada tuneladora abriga turnos de cerca de 20 trabalhadores e conta com refeitório, banheiros e enfermaria internos.
Os sistemas críticos de proteção são fundamentais para garantir a vida em uma emergência. Veja os principais:
- Câmara de refúgio pressurizada: espaço com oxigênio e alimentos capaz de proteger até 26 pessoas por até 2 horas, acionado em caso de colapso ou falha de ventilação.
- Acesso hiperbárico: câmara que equaliza pressão para que técnicos consigam realizar manutenção na frente de corte sem risco de embolia, similar à câmara usada por mergulhadores profissionais.
- Monitoramento de superfície: equipes externas acompanham continuamente os parâmetros das TBMs e os movimentos do terreno acima, detectando qualquer recalque antes que ele se torne problema.
Como a logística de abastecimento funciona dentro do túnel estreito?
O abastecimento contínuo de aduelas e suprimentos é um desafio logístico tão complexo quanto a própria escavação. Os veículos de apoio, chamados trackless, não precisam fazer manobras: têm cabines nas duas extremidades, e o motorista simplesmente troca de posto para voltar sem girar o veículo no espaço apertado.
Esse detalhe operacional garante que a “fome” da tuneladora nunca cesse. O ritmo médio de avanço chega a 15 metros por dia em solo, e qualquer interrupção no fornecimento de peças ou suprimentos quebraria toda a cadeia produtiva subterrânea.
Quem tem curiosidade sobre grandes obras de engenharia, vai curtir esse vídeo especialmente selecionado do canal Manual do Mundo, que conta com mais de 2,2 milhões de visualizações, onde a equipe mostra os bastidores da escavação das novas linhas do metrô de São Paulo:
Por que a tuneladora não causa buracos na rua acima da obra?
Essa é uma das principais vantagens da tecnologia TBM em comparação com métodos convencionais de escavação. A máquina mantém a pressão do solo equilibrada durante todo o avanço, usando a própria espuma de polímero e o sistema de pressão balanceada para evitar colapso do terreno.
O Metrô de São Paulo aplica ainda um monitoramento digital em tempo real que rastreia qualquer variação no solo acima dos túneis. É por isso que cidades inteiras funcionam normalmente enquanto, a dezenas de metros abaixo, uma fábrica de 109 metros avança silenciosamente pelo subsolo.
