Mancais magnéticos transformam uma parte essencial das máquinas rotativas: o apoio do eixo. Em vez de depender apenas de contato mecânico e filme de óleo, campos magnéticos mantêm o rotor suspenso enquanto ele gira em alta velocidade.
Como um mancal magnético mantém o eixo sem encostar?
Um mancal convencional sustenta um eixo por contato direto ou por uma fina camada de lubrificante. No mancal magnético ativo, eletroímãs ao redor do rotor criam forças controladas para mantê-lo centralizado.

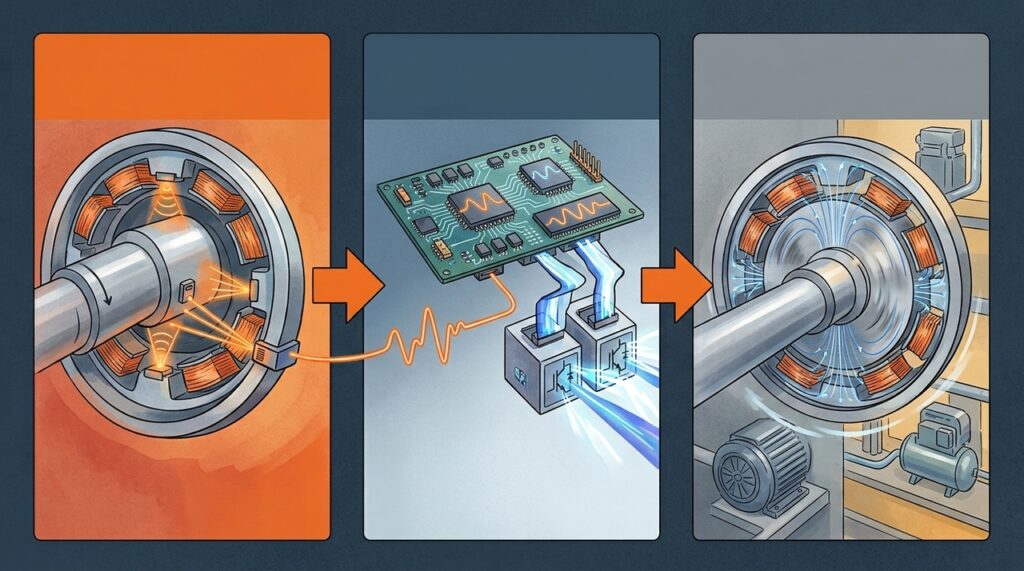

Sensores medem a posição do eixo milhares de vezes por segundo. Se o rotor se desloca, o controlador ajusta a corrente nos eletroímãs, puxa ou relaxa campos magnéticos e corrige a posição antes que o eixo toque partes fixas.
Por que compressores de gás usam essa tecnologia?
Compressores de gás natural, turboexpansores e turbomáquinas trabalham com rotação elevada, cargas dinâmicas e exigência de alta disponibilidade. Nesses equipamentos, contato, desgaste e óleo podem virar fontes de perda, manutenção e contaminação do processo.
O DOE/NETL descreve projeto de compressor instalado diretamente em gasoduto com motor de velocidade variável e mancais magnéticos, apontando potencial para reduzir manutenção, paradas e melhorar confiabilidade da infraestrutura.
O que muda quando parte do óleo sai da máquina?
Em muitas máquinas, o óleo lubrifica mancais, remove calor e protege superfícies. Quando o eixo passa a ser sustentado por campos magnéticos, parte dessa função deixa de depender do contato lubrificado nos mancais principais.
YMYL-Tech: isso não significa que todo compressor industrial fica automaticamente livre de qualquer sistema auxiliar. Selos, engrenagens, motores, acoplamentos e equipamentos associados podem ter exigências próprias. O ganho está em reduzir ou eliminar óleo no apoio do rotor, conforme o desenho.
Quais componentes fazem o eixo flutuar com segurança?
O sistema precisa medir, calcular e reagir continuamente. Se a carga muda, se há vibração ou se o rotor se desloca, a força magnética precisa ser corrigida rápido o suficiente para manter estabilidade.
Os principais pontos para observar são:
- Sensores de posição: acompanham a distância entre eixo e estator em tempo real.
- Eletroímãs: geram forças controladas para puxar o rotor na direção necessária.
- Controlador digital: interpreta os sinais e calcula a corrente aplicada a cada polo magnético.
- Amplificadores de potência: entregam energia aos eletroímãs com resposta rápida.
- Mancais auxiliares: protegem a máquina em partidas, paradas ou falhas de levitação.
- Monitoramento: registra vibração, órbita do eixo, carga, temperatura e comportamento rotodinâmico.
Por que o monitoramento vira parte do valor?
Em um mancal convencional, parte do desgaste só aparece por temperatura, vibração ou análise de óleo. No mancal magnético, a própria corrente usada para manter o eixo suspenso ajuda a revelar como o rotor está se comportando.
Isso pode transformar o compressor em uma fonte contínua de diagnóstico. Variações de posição, esforço magnético, vibração e resposta dinâmica ajudam equipes de manutenção a identificar desbalanceamento, desalinhamento, instabilidade ou mudanças no processo.
Quais limites ainda exigem cuidado na operação?
A tecnologia é madura em várias aplicações industriais, mas não elimina engenharia de risco. Ela depende de energia elétrica, controle confiável, sensores íntegros, eletrônica protegida, algoritmos bem ajustados e planos de resposta para eventos anormais.
Também há custo inicial, necessidade de equipe treinada e compatibilidade com o projeto da turbomáquina. Em algumas aplicações, mancais tradicionais continuam fazendo sentido por simplicidade, custo ou histórico operacional.
