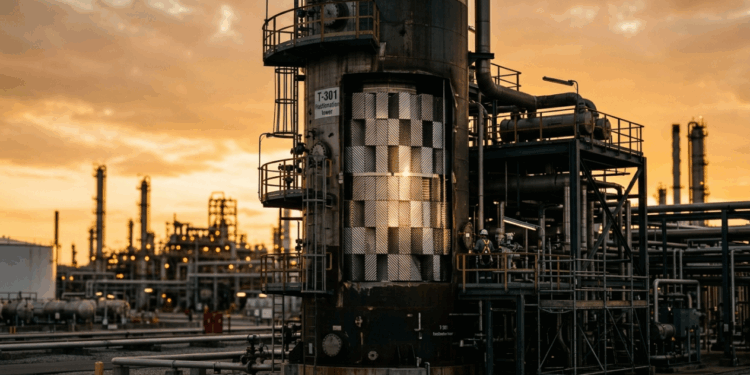

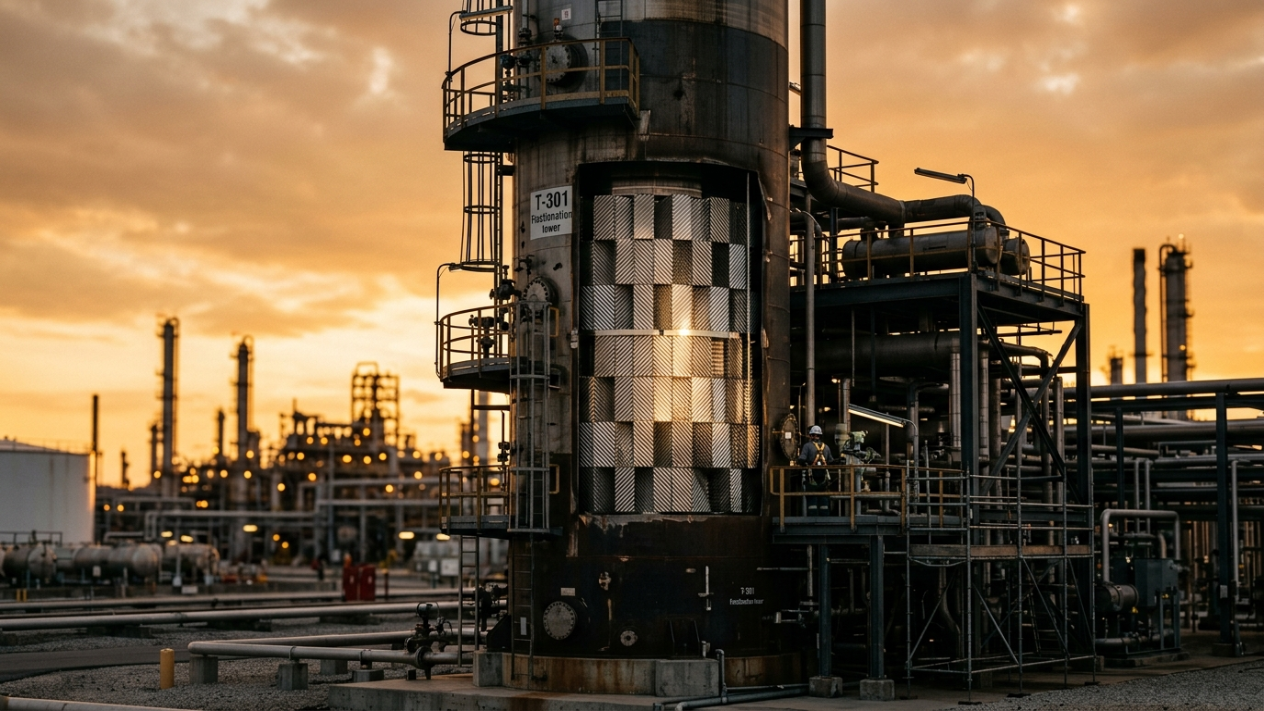

A destilação atmosférica constitui a etapa primária e mais crítica do refino de petróleo, sendo responsável por fracionar o óleo bruto em correntes de hidrocarbonetos de diferentes pontos de ebulição.
O que são recheios estruturados em torres de destilação?

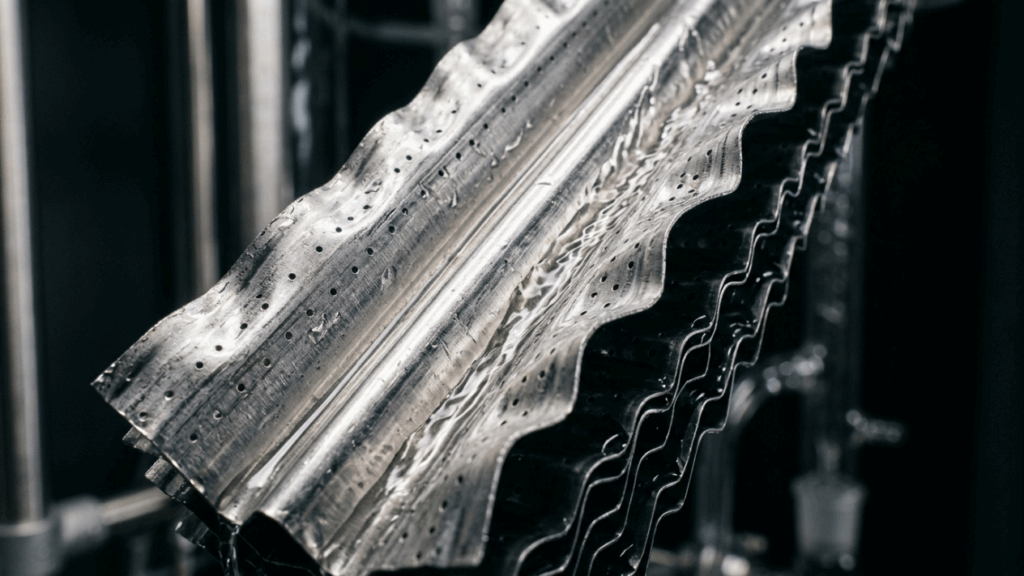

Os recheios estruturados são blocos geométricos modulares compostos por chapas metálicas corrugadas ou perfuradas dispostas de forma angular e paralela. Essa tecnologia foi desenvolvida para substituir os sistemas antigos de bandejas de destilação (ou pratos) no interior das colunas de fracionamento primário.
Ao contrário das bandejas, que forçam o vapor a borbulhar através de uma coluna de líquido retido, os recheios promovem o contato contínuo e suave entre as fases ao longo de toda a extensão do bloco.
Qual o impacto na perda de carga e na capacidade de refino?
A principal vantagem operacional dessa conversão tecnológica reside na redução drástica da perda de carga (diferencial de pressão) entre o topo e a base da torre de destilação. Como o vapor encontra um caminho mais livre e desimpedido para subir, a pressão hidrostática interna cai substancialmente.
Nunca foi tão fácil ficar atualizado sobre finanças, economia e investimentos. Assine gratuitamente
Essa menor resistência física permite que a refinaria processe até 20% mais petróleo bruto por dia na mesma coluna física existente. Além disso, a operação sob menor pressão reduz a temperatura necessária para a ebulição das frações pesadas, diminuindo diretamente o consumo de combustível nos fornos de pré-aquecimento e atenuando a pegada de carbono do refino.
Como funciona o mecanismo de canais cruzados?
O princípio físico-químico dos blocos de recheio estruturado baseia-se na criação de uma malha tridimensional de canais cruzados dispostos em ângulos alternados. O líquido refluxado é distribuído uniformemente no topo da torre e desce pelas superfícies das chapas metálicas onduladas sob a ação da gravidade.
O design força o líquido a se espalhar, formando uma película (filme) extremamente fina e contínua sobre o metal, enquanto o fluxo de vapor ascende através das folgas dos canais corrugados.
Como o sistema otimiza a separação das frações de combustível?
A maximização da área de contato promovida pela película fina acelera os processos de transferência de massa e energia térmica entre o líquido descendente (rico em componentes pesados) e o vapor ascendente (rico em componentes leves). O resultado é uma separação muito mais nítida e limpa das frações comerciais do petróleo.
Essa eficiência de fracionamento aprimora o rendimento e a pureza de cortes nobres como a nafta petroquímica, o querosene de aviação (QAV) e o óleo diesel, reduzindo a necessidade de reprocessamento em unidades secundárias. O ajuste fino dos componentes internos transforma-se no documento operacional de máxima rentabilidade para a planta de refino.
Quais são as diretrizes de instalação e manutenção?
O comissionamento e o posicionamento dos blocos estruturados no interior da coluna exigem um controle rigoroso de nivelamento e vedação periférica para impedir caminhos preferenciais do fluido (channeling). Conforme as normas operacionais chanceladas pela Agência Nacional do Petróleo, Gás Natural e Biocombustíveis, o alinhamento dos internos é vital para a estabilidade da planta.
Abaixo estão dispostos os requisitos técnicos fundamentais para a montagem e garantia de desempenho dos sistemas de recheio estruturado de alta eficiência:
- Instalar distribuidores de líquido de alta precisão no topo de cada leito para garantir o molhamento homogêneo de todo o recheio.
- Alternar a orientação angular dos blocos modulares em 90 graus a cada camada instalada para promover a redistribuição radial do vapor.
- Fixar anéis de vedação flexíveis (wall wipers) nas bordas externas do recheio para impedir que o líquido escorra pelas paredes da torre.

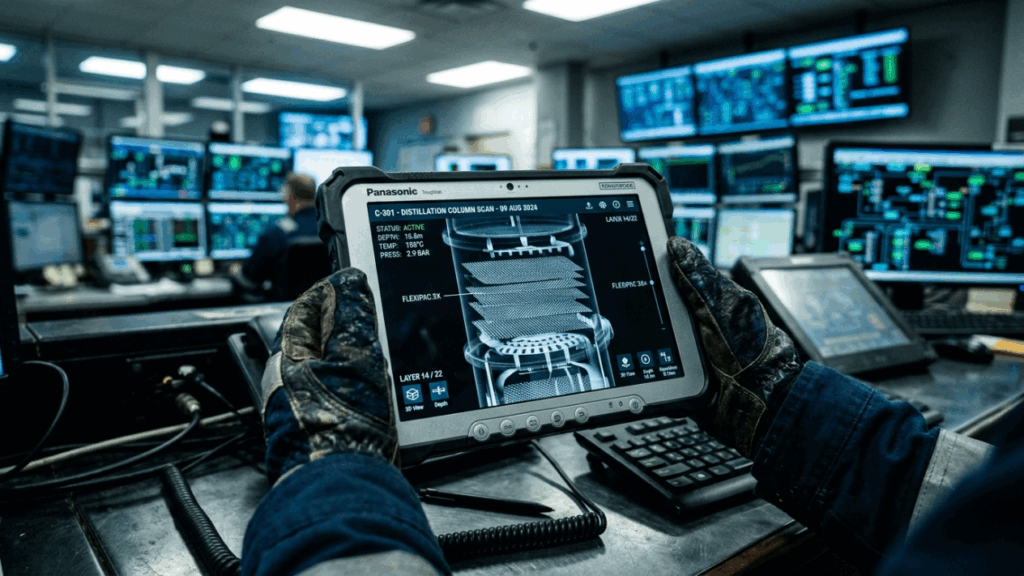

- Realizar inspeções periódicas por radiografia industrial de raios gama para verificar o correto posicionamento dos internos sem abrir a coluna.
Como a tecnologia apoia as metas de descarbonização do setor?
A redução do consumo de energia térmica nos fornos de destilação traduz-se em uma queima menor de óleo combustível ou gás de refinaria, diminuindo a emissão direta de dióxido de carbono CO2 e óxidos de nitrogênio NOx na atmosfera. Essa otimização térmica alinha o setor de refino aos compromissos globais de transição energética ecologicamente sustentável.
Dados compilados pelo Ministério de Minas e Energia apontam que o ganho de eficiência de processos na infraestrutura instalada é o caminho mais rápido para atingir metas ambientais sem comprometer o abastecimento nacional de combustíveis.
