O profissional de END procura sinais que normalmente permanecem invisíveis na superfície de tubulações, tanques, soldas e estruturas metálicas. Com ultrassom, partículas magnéticas, líquido penetrante e radiografia, ele identifica descontinuidades sem cortar ou inutilizar o componente, permitindo que a empresa decida entre manter, reparar ou substituir o equipamento.
O que são ensaios não destrutivos?
Ensaios não destrutivos, conhecidos pela sigla END, são métodos usados para examinar materiais e componentes sem comprometer sua utilização posterior. Eles ajudam a localizar trincas, poros, falta de fusão em soldas, perda de espessura, corrosão e outras alterações capazes de afetar a integridade estrutural.
O resultado não depende apenas do aparelho. O inspetor precisa selecionar a técnica, preparar a superfície, calibrar equipamentos, executar o procedimento e interpretar indicações conforme normas e critérios de aceitação. Uma marca encontrada pode ser apenas uma característica geométrica ou uma descontinuidade que exige investigação.
Como o ultrassom examina o interior do metal?

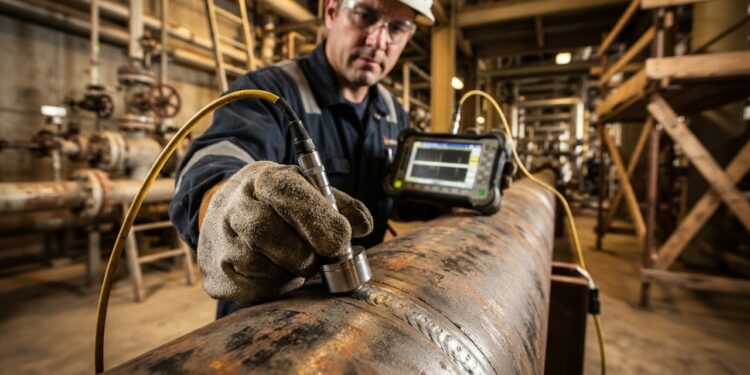

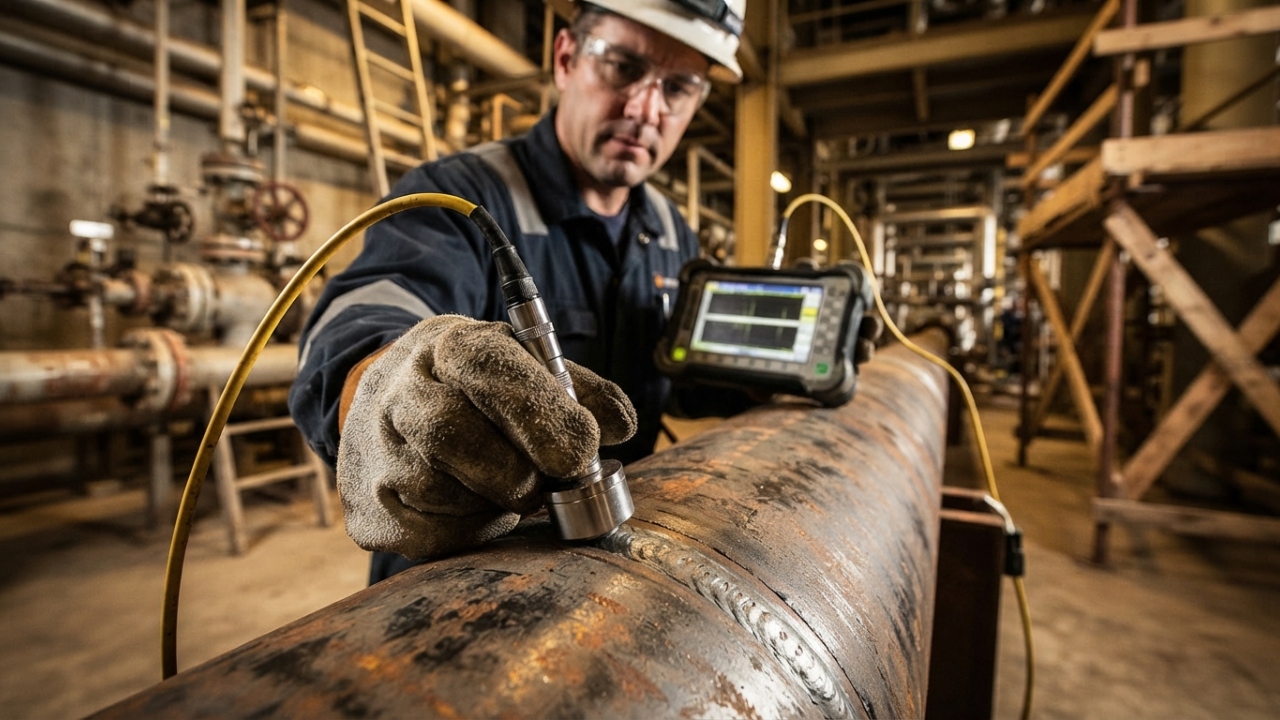

O ultrassom envia ondas sonoras de alta frequência para dentro do material. Quando essas ondas encontram uma interface, uma parede oposta ou uma descontinuidade, parte do sinal retorna ao equipamento. O profissional analisa tempo, amplitude e posição do eco para estimar localização e dimensão da indicação.
O método pode medir espessura de paredes e examinar juntas soldadas, chapas, eixos e componentes. Em tubulações sujeitas à corrosão, medições repetidas ajudam a acompanhar a redução do material. Técnicas avançadas também produzem representações detalhadas, mas exigem procedimentos, calibração e qualificação específicos.
Quando são usadas partículas magnéticas?
O ensaio por partículas magnéticas é aplicado a materiais ferromagnéticos. A peça é magnetizada e recebe partículas secas ou suspensas em líquido. Quando existe uma descontinuidade superficial ou próxima da superfície, o campo magnético sofre alteração e atrai as partículas, formando uma indicação visível.
A técnica é comum em soldas, eixos, componentes usinados e estruturas de aço. Preparação, direção da magnetização e intensidade do campo interferem no resultado. Como o método depende das propriedades magnéticas do material, não é indicado para todos os metais.
Como o líquido penetrante revela trincas superficiais?
O líquido penetrante entra por capilaridade em aberturas que alcançam a superfície. Depois do tempo previsto, o excesso é removido e um revelador ajuda a puxar o produto retido, formando uma indicação contrastante. A limpeza anterior e posterior é decisiva para evitar sinais falsos ou perda de sensibilidade.
O método pode ser utilizado em diferentes materiais não porosos, inclusive alguns metais que não aceitam partículas magnéticas. Entretanto, ele não mostra descontinuidades completamente internas. Rugosidade elevada, tinta, sujeira e resíduos também podem dificultar a interpretação.
Por que a radiografia exige controle especial?
A radiografia industrial utiliza radiação para produzir uma imagem das diferenças existentes no interior do componente. Variações de espessura, porosidades e determinadas falhas de soldagem podem aparecer no filme ou detector digital, dependendo da geometria, da técnica e da orientação do feixe.
Como existe exposição à radiação ionizante, a atividade exige planejamento, isolamento, sinalização, monitoração e profissionais autorizados para as funções correspondentes. A área precisa ser controlada para impedir a aproximação de pessoas durante a exposição. O ganho de informação não permite flexibilizar a proteção radiológica.
Onde o inspetor de END pode trabalhar?
O profissional encontra oportunidades em refinarias, plataformas, estaleiros, siderúrgicas, fábricas, termelétricas, mineradoras, empresas de manutenção e laboratórios. Ele pode examinar tubulações, vasos de pressão, tanques, estruturas, soldas e peças fabricadas antes da instalação ou durante paradas programadas.
Entre suas atividades estão:
- Preparar a inspeção: conferir procedimento, desenho, identificação e condição da superfície.
- Calibrar equipamentos: utilizar blocos e referências adequadas ao método.
- Executar o ensaio: seguir sequência, técnica e parâmetros documentados.
- Registrar indicações: informar posição, extensão e características observadas.
- Emitir relatórios: apresentar resultados sem omitir limitações ou condições adversas.
- Comunicar riscos: destacar indicações que exigem avaliação imediata.
Quais certificações são exigidas para atuar?
A certificação costuma ser organizada por método, nível e setor industrial. A ISO 9712 estabelece requisitos internacionais para qualificação e certificação de pessoal em END. No Brasil, a Abendi mantém o Sistema Nacional de Qualificação e Certificação em diferentes métodos.
Treinamento, experiência comprovada, exames e requisitos de acuidade visual podem integrar o processo. O profissional deve atuar dentro do método e do nível para os quais está qualificado. Certificação em líquido penetrante, por exemplo, não autoriza automaticamente a interpretação de exames ultrassônicos.
Como os níveis de qualificação mudam a responsabilidade?
Em linhas gerais, o nível inicial executa atividades conforme instruções e supervisão. O nível intermediário possui maior autonomia para preparar técnicas, interpretar resultados e elaborar instruções dentro do escopo certificado. O nível mais avançado assume responsabilidades técnicas amplas, seleciona métodos e orienta procedimentos.
A divisão exata deve ser consultada no sistema de certificação aplicável. Experiência não substitui habilitação formal quando o contrato ou a norma exige profissional certificado. Da mesma forma, possuir um certificado não elimina a obrigação de conhecer o equipamento, o procedimento e as condições específicas da inspeção.
Como funciona o END por acesso por corda?
Em tanques, torres, plataformas e estruturas elevadas, o inspetor pode combinar sua certificação em END com qualificação em acesso por corda. Esse recurso permite alcançar pontos difíceis sem montar grandes andaimes, mas adiciona planejamento de ancoragem, proteção contra quedas, resgate e supervisão.
A qualificação de corda não substitui a certificação do método de inspeção. O profissional precisa dominar as duas especialidades. A NR-35 estabelece requisitos para trabalho em altura e possui disposições específicas para acesso por corda, enquanto sistemas profissionais dividem a qualificação em níveis.
Por que identificar uma descontinuidade exige responsabilidade?
Uma indicação ignorada pode evoluir com pressão, vibração, temperatura, corrosão ou carregamentos repetidos. Por outro lado, classificar incorretamente uma geometria normal como falha pode interromper operações e gerar reparos desnecessários. O inspetor precisa relatar o que foi observado com objetividade e rastreabilidade.
O profissional de END não trabalha apenas com aparelhos. Ele conecta sinais, normas, histórico do equipamento e condições de operação. Sua responsabilidade está em reconhecer limites, interromper atividades inseguras e comunicar resultados com clareza antes que uma pequena descontinuidade se transforme em vazamento, ruptura ou falha estrutural.
