A fabricação de microchips é o ápice da engenharia moderna, ocorrendo em ambientes até 10 mil vezes mais limpos que o ar hospitalar. É nesse cenário de pureza absoluta que a litografia imprime circuitos microscópicos em silício, criando o “cérebro” de todos os eletrônicos.
Por que o ambiente precisa ser tão extremamente limpo?

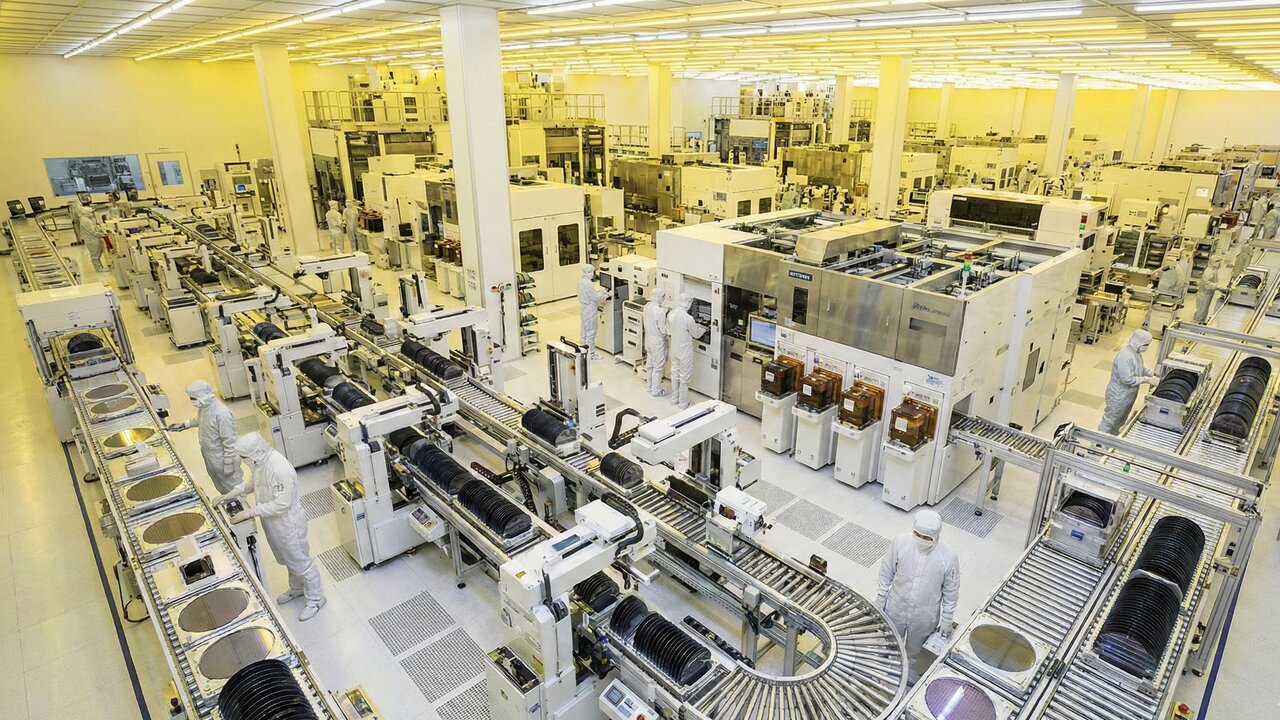

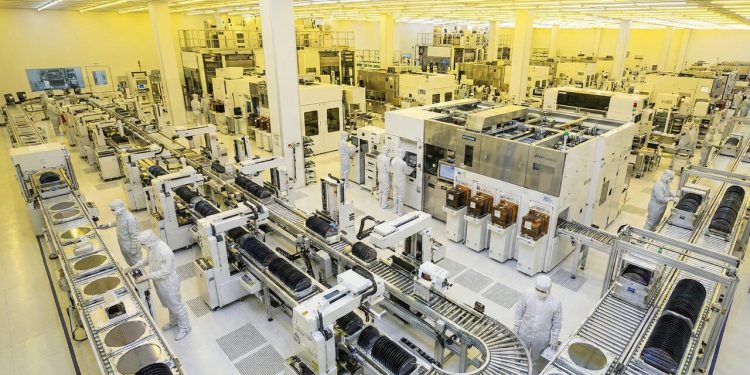

Um único grão de poeira pode arruinar um microchip, pois os componentes são menores que uma bactéria. Por isso, a produção acontece nas chamadas “salas limpas”, onde o ar é constantemente filtrado para remover partículas.
Os técnicos vestem trajes especiais, conhecidos como “bunny suits”, que cobrem o corpo todo. Esse rigor é monitorado por normas internacionais e acompanhado no Brasil pelo Ministério da Ciência, Tecnologia e Inovação (MCTI), garantindo a precisão necessária para a nanotecnologia.
O que é a litografia e como ela imprime os circuitos?
A litografia funciona como uma projeção de luz ultravioleta extremamente precisa. A luz passa por uma máscara com o desenho do circuito e atinge uma lâmina de silício revestida com um material fotossensível.
Para entender a complexa engenharia por trás da tecnologia que move o mundo moderno, selecionamos o conteúdo do canal maπeo, que traduz e dubla grandes processos industriais. No vídeo a seguir, o especialista detalha visualmente o passo a passo da produção na Infineon, desde o cristal de silício até a criação dos bilhões de transistores que compõem um microchip:
Onde a luz toca, o material químico reage e permite que os engenheiros gravem os caminhos por onde a eletricidade passará. É um processo de repetição camada por camada, construindo uma “cidade” tridimensional de transistores em escala atômica.
Quais materiais são essenciais para esse processo?
A base de tudo é o silício, escolhido por ser um semicondutor abundante e eficiente. Ele é purificado e cortado em discos finos chamados de “wafers”, que servem como a tela em branco para a impressão dos chips.
Além do silício, utilizam-se metais como cobre e ouro para as conexões elétricas, e diversos gases raros para o processo de corrosão e deposição. A indústria de semicondutores é vital para a economia global, sendo um indicador monitorado em relatórios industriais do IBGE.
Etapas principais da produção a seguir:
- Design: O desenho lógico do processador.
- Fabricação do Wafer: Criação do disco de silício puro.
- Litografia: Impressão dos circuitos com luz UV.
- Encapsulamento: Proteção do chip para uso final.
Onde esses microchips são utilizados no dia a dia?
Eles estão em absolutamente tudo, desde o seu smartphone e computador até carros modernos, geladeiras e sistemas bancários. A escassez desses componentes pode paralisar indústrias inteiras, como a automotiva.
A complexidade da fabricação de microchips define o ritmo da inovação tecnológica mundial. Abaixo, uma tabela comparativa sobre a escala desses componentes invisíveis a olho nu.
| Componente | Tamanho Aproximado | Comparação |
| Fio de Cabelo | 70.000 nanômetros | Espessura visível a olho nu. |
| Bactéria | 1.000 a 2.000 nanômetros | Visível apenas com microscópio. |
| Transistor Moderno | 3 a 5 nanômetros | Milhares de vezes menor que uma bactéria. |
