Como um sistema rotativo direcionável mantém a broca no caminho planejado enquanto toda a coluna gira? Sensores medem inclinação e rumo, atuadores aplicam forças laterais e controles eletrônicos corrigem continuamente a trajetória do poço.
Como o sistema rotativo direcionável mede e corrige a trajetória?
Um poço direcional segue uma trajetória inclinada ou horizontal para alcançar alvos afastados da sonda. Magnetômetros medem o azimute, direção horizontal em relação ao norte, enquanto acelerômetros identificam a inclinação da ferramenta.
A tecnologia opera em escala industrial. Sistemas modernos utilizam sensores próximos à broca e controles automáticos para comparar a posição medida com o plano do poço, ajustar a direção e manter a coluna em rotação.
Quais componentes conseguem mudar o caminho da broca?
O equipamento reúne medição, processamento e atuação dentro do BHA, conjunto de ferramentas instalado na extremidade inferior da coluna. Cada correção precisa ocorrer sob pressão, temperatura, vibração e rotação elevadas, sem impedir o avanço da perfuração.
Os três componentes principais são:
Como os comandos chegam ao fundo do poço?
Os operadores enviam instruções por downlink, transmissão realizada por mudanças controladas na pressão do fluido ou na rotação da coluna. A ferramenta interpreta esses padrões e atualiza os parâmetros de direção sem precisar retornar à superfície.

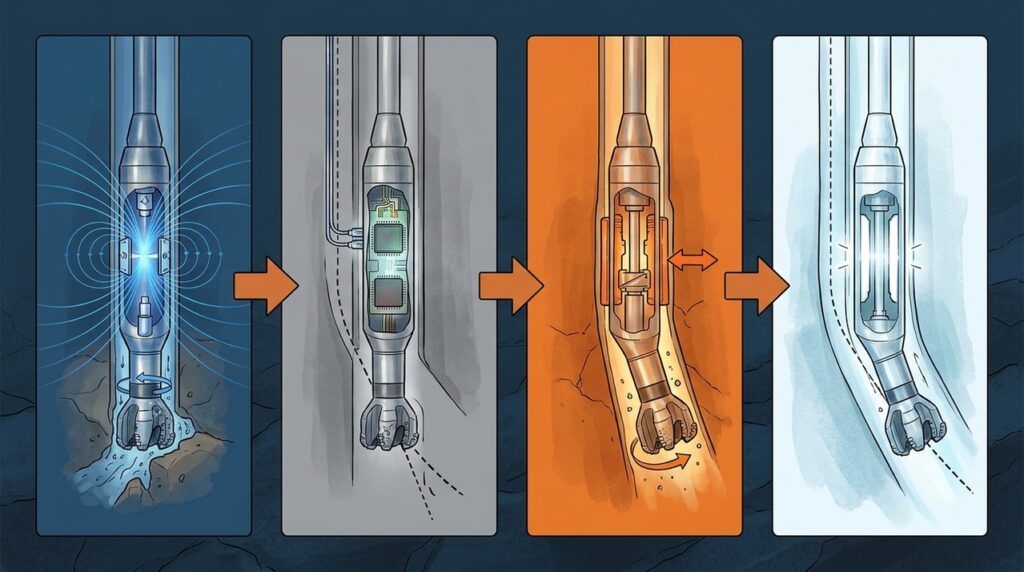

O ciclo de controle segue estas etapas:
- Medir a posição: sensores calculam inclinação, azimute, rotação e dinâmica da ferramenta.
- Comparar a trajetória: o controlador identifica diferenças em relação ao plano programado.
- Calcular a correção: o sistema define direção e intensidade da força lateral necessária.
- Acionar o mecanismo: atuadores desviam o corte enquanto a coluna continua girando.
- Verificar o resultado: novas medições confirmam se a broca respondeu conforme esperado.
O campo magnético realmente controla a broca?
O campo magnético terrestre funciona principalmente como referência de orientação. Os magnetômetros medem sua direção para estimar o azimute do poço, mas não produzem força suficiente para deslocar fisicamente a broca através da formação rochosa.
A mudança de trajetória é criada pelos atuadores. Em áreas com interferência causada por revestimentos metálicos, minerais magnéticos ou poços próximos, sistemas inerciais e giroscópios podem complementar as medições. A precisão de poucos metros depende também do levantamento direcional, do modelo geológico e da distância perfurada.
Leia também: Reatores de membrana tentam separar hidrogênio enquanto gases naturais viram hidrocarbonetos líquidos
Quais tecnologias trabalham juntas para atingir o reservatório?
O sistema de direção precisa saber onde a broca está e qual formação atravessa. O MWD, medição durante a perfuração, acompanha a posição. O LWD, perfilagem durante a perfuração, registra propriedades da rocha e dos fluidos próximos.
As funções podem ser comparadas assim:
| Tecnologia | Função principal | Maturidade |
|---|---|---|
| Sistema rotativo direcionável Direção com rotação contínua | Aplica forças e corrige a trajetória | Escala industrial |
| MWD Medição durante a perfuração | Mede inclinação, azimute e dinâmica | Uso consolidado |
| LWD Perfilagem próxima à broca | Avalia propriedades da formação | Uso consolidado |
| Geonavegação Interpretação em tempo próximo do real | Mantém o poço na camada de interesse | Aplicação avançada |
O que o sistema rotativo direcionável muda na perfuração?
A rotação contínua tende a produzir trajetórias mais suaves e paredes mais regulares. Isso pode reduzir atrito, facilitar a instalação de revestimentos e diminuir interrupções necessárias para orientar motores direcionais convencionais.
O sistema rotativo direcionável transforma medições magnéticas em referências de navegação, enquanto atuadores realizam a correção física. A precisão final nasce da integração entre sensores, eletrônica, comandos de superfície e leitura geológica, não da ação isolada de um campo magnético.
