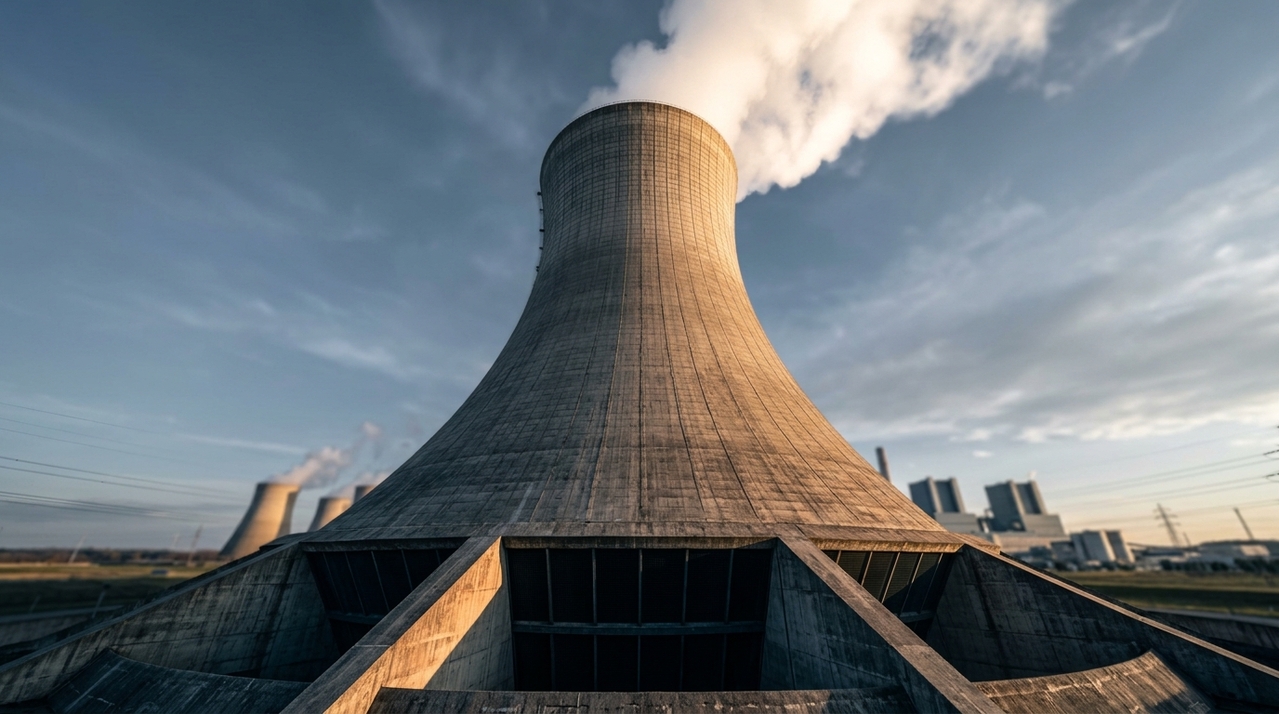

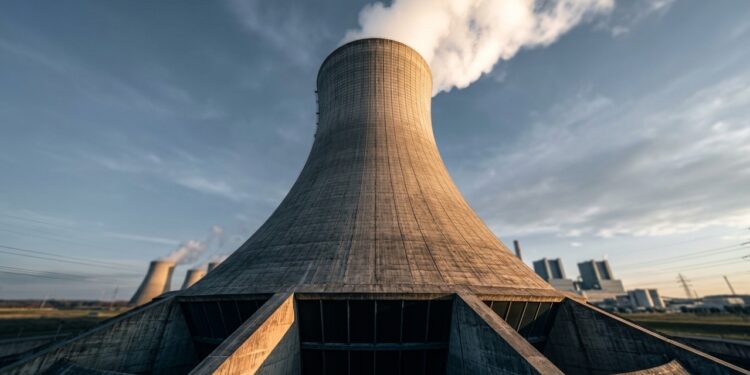

Com mais de 200 metros, uma torre de resfriamento hiperbólica pode tratar cerca de 1,8 milhão de litros por minuto. O ar sobe sem ventiladores, mas bombas ainda elevam a água quente até o sistema de distribuição.
Como o ar circula sem ventiladores dentro da torre?

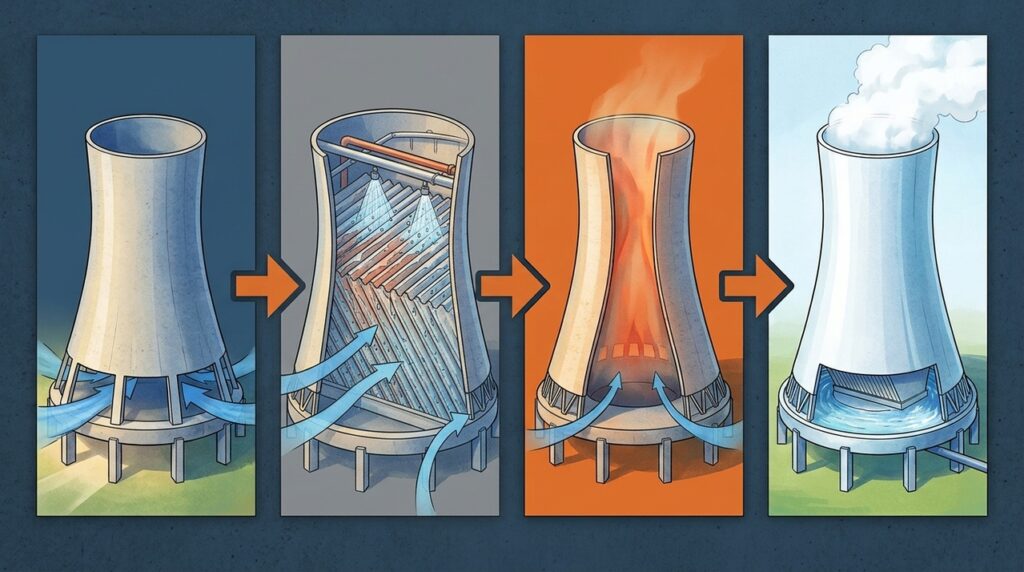

Na torre de resfriamento de tiragem natural, o ar frio entra pelas grandes aberturas da base. Ao encontrar água aquecida, recebe calor e umidade, fica menos denso e sobe pelo interior da estrutura.
A diferença de densidade entre o ar externo e a corrente quente cria o efeito de chaminé. A torre não precisa de ventiladores para manter esse fluxo, embora o circuito ainda utilize bombas para transportar e distribuir a água.
Quais etapas retiram calor da água recirculada?

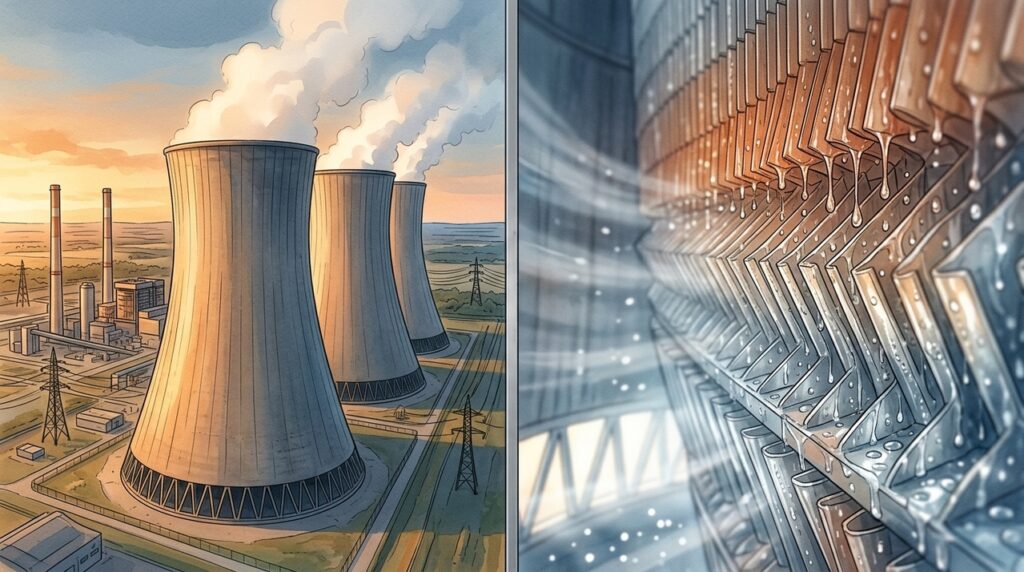

A água quente chega por tubulações e é distribuída sobre uma região interna chamada enchimento, conjunto de superfícies que amplia o contato entre gotas e ar. Uma pequena parte evapora, retirando energia térmica da parcela que permanece líquida.
O processo pode ser resumido em três etapas:
Por que o formato hiperbólico melhora estrutura e circulação?
A silhueta estreita no centro e aberta nas extremidades não é apenas visual. A geometria hiperbólica cria uma casca curva e rígida, capaz de resistir ao peso próprio e às pressões do vento com paredes relativamente finas de concreto armado.
Os principais efeitos dessa forma são:
- Base larga para permitir grande entrada de ar.
- Garganta estreita para organizar e acelerar a corrente ascendente.
- Topo ampliado para liberar o ar quente e úmido.
- Dupla curvatura para aumentar a rigidez da casca.
- Altura elevada para reforçar a diferença de pressão natural.
- Menor uso de material em relação a uma parede maciça equivalente.
Como milhões de litros perdem calor sem sair do circuito?
A maior parte da água permanece em circulação entre o condensador e a torre. Apenas uma fração evapora, levando calor para a atmosfera. O vapor branco frequentemente visível sobre a estrutura é água condensada em pequenas gotas, não fumaça da geração elétrica.
Segundo a descrição técnica da tiragem natural, o fluxo nasce da pequena diferença de densidade entre o ar quente e úmido interno e o ar ambiente. O rendimento varia com temperatura, umidade, vento e carga térmica da usina.
Leia também: A 3.700 metros de altitude, o Palácio de Potala sobe pela Montanha Vermelha como uma fortaleza de pedra sobre Lhasa
O que diferencia os sistemas usados em grandes usinas?
Nem toda torre utiliza a mesma combinação de ar, água e equipamentos. A escolha considera disponibilidade hídrica, clima, espaço, potência térmica e consumo elétrico aceitável para o sistema auxiliar.
As configurações principais podem ser comparadas assim:
| Sistema | Movimento do ar | Característica |
|---|---|---|
| Tiragem natural úmida Casca hiperbólica de grande porte | Diferença natural de densidade | Sem ventiladores |
| Tiragem mecânica úmida Módulos menores com ventiladores | Ventilação acionada por motores | Maior controle |
| Resfriamento seco Troca térmica sem evaporação direta | Natural ou mecânico | Menor uso de água |
| Sistema híbrido Combinação de seções úmidas e secas | Conforme o projeto | Operação flexível |
Por que a torre não funciona apenas com forças naturais?
A expressão se aplica ao movimento do ar, não ao sistema inteiro. Bombas elevam e recirculam a água, válvulas controlam vazões e equipamentos tratam sais e impurezas. Também é necessário repor o volume perdido por evaporação, purga e pequenas gotas arrastadas.
A torre de resfriamento hiperbólica reduz o consumo elétrico associado a grandes ventiladores, mas sua eficiência depende de água, manutenção e condições climáticas. Sua escala transforma uma diferença discreta de temperatura e densidade em uma corrente contínua capaz de remover enormes quantidades de calor.
