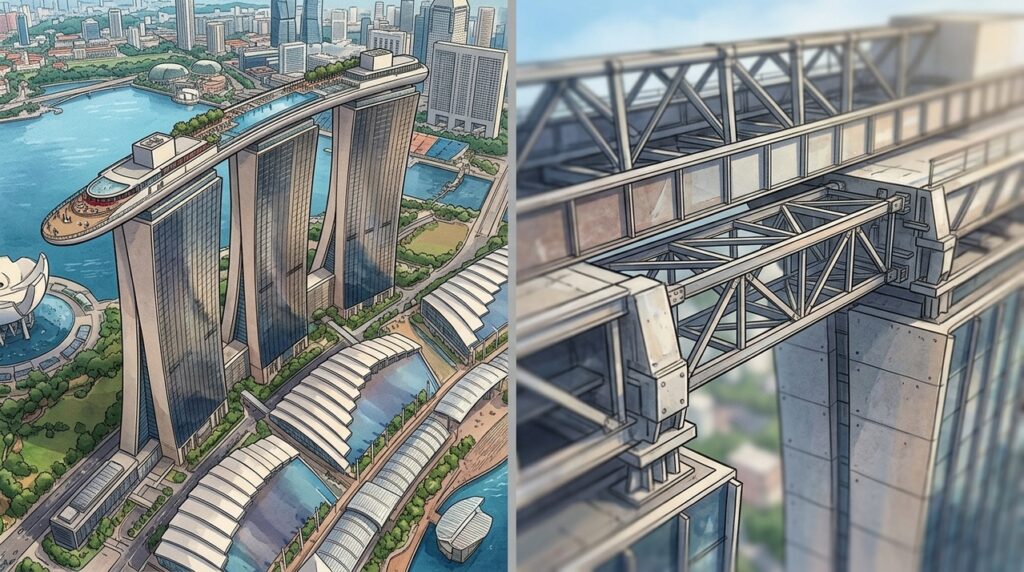

Como o Marina Bay Sands sustenta um parque de 340 metros sobre três torres que não se movem exatamente juntas? A solução combina paredes inclinadas, concreto protendido, treliças, gigantescas vigas de aço e juntas que permitem ao SkyPark acompanhar movimentos diferentes sem transformar tudo em uma peça rígida única.
Como o Marina Bay Sands conseguiu erguer suas torres inclinadas sem que elas tombassem durante a obra?
O Marina Bay Sands possui três torres de 55 pavimentos. Cada uma nasce em duas partes na base e essas pernas se aproximam até se unirem aproximadamente 20 andares acima, criando a forma aberta vista no nível inferior.

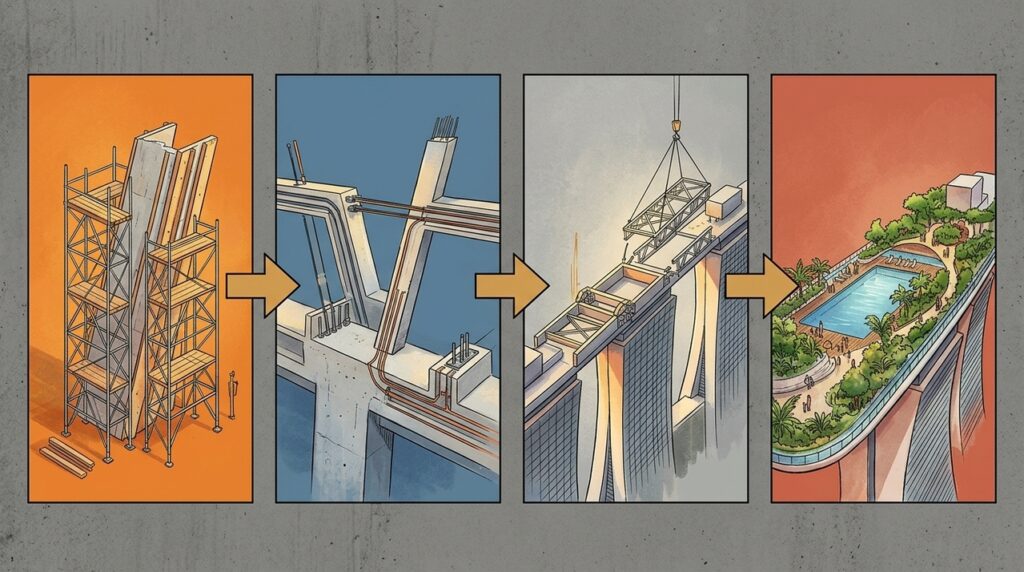

As torres 1 e 2 eram inclinadas demais para permanecerem estáveis durante determinadas etapas sem obras provisórias. Grandes escoras metálicas apoiaram paredes inclinadas contra as verticais, enquanto cabos de pós-tensão dentro do concreto controlavam esforços acumulados. A torre 3, quase vertical, dispensou esse sistema temporário.
Como o Marina Bay Sands controla os esforços criados pela geometria assimétrica?
Em um edifício convencional, grande parte do peso desce verticalmente. Aqui, a inclinação faz a própria gravidade gerar componentes horizontais e deformações laterais. Os engenheiros precisaram prever rotação no topo, recalques diferenciais e deslocamentos que continuariam ocorrendo depois da conclusão.
Três soluções foram decisivas:
Como o Marina Bay Sands sustenta um parque de 340 metros sobre três torres?

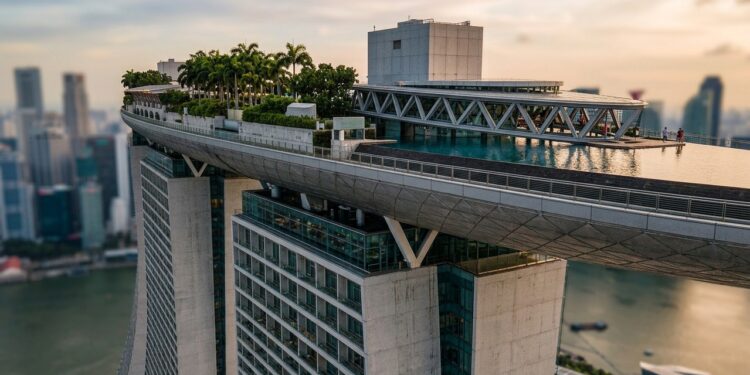

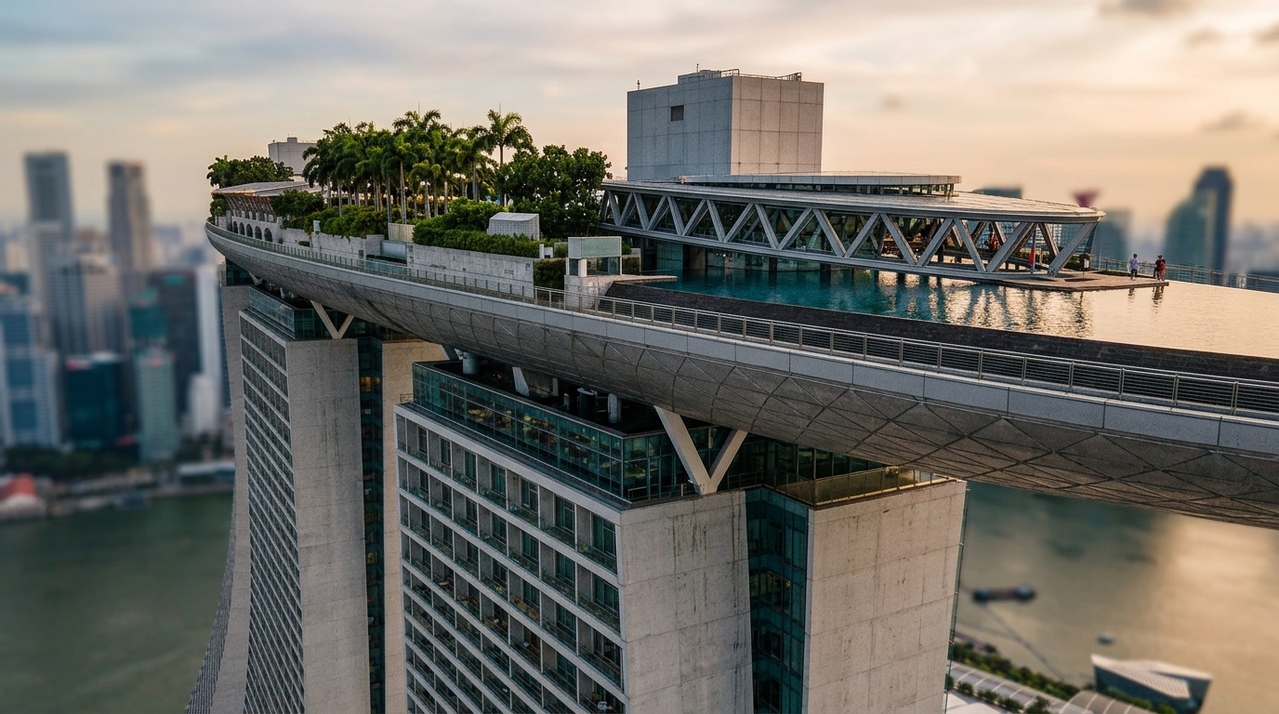

O Sands SkyPark mede aproximadamente 340 metros de comprimento e 38 metros de largura. Em vez de funcionar como uma simples laje de cobertura, sua estrutura combina soluções típicas de edifícios e pontes, incluindo treliças, vigas-caixão de aço e lajes compostas.
O sistema distribui as cargas por diferentes elementos:
- Trechos sobre as torres utilizam estruturas de aço com lajes compostas.
- Vãos com mais de 50 metros entre torres utilizam três treliças longitudinais.
- Vigas transversais sustentam o piso entre as principais estruturas.
- Núcleos de elevadores ajudam a fornecer restrição lateral ao SkyPark.
- Um balanço de 66,5 metros avança além da torre 3.
Por que o Marina Bay Sands não pode prender rigidamente o SkyPark às três torres?
Torres altas se deformam sob peso próprio, vento e efeitos de longo prazo do concreto. Como a geometria de cada torre é diferente, seus deslocamentos também não são idênticos. Prender rigidamente uma plataforma de 340 metros a todas elas poderia introduzir esforços adicionais indesejados.
O projeto estrutural do SkyPark divide a plataforma em zonas associadas às três torres. Juntas e apoios articulados permitem movimentos diferenciais sob gravidade e vento, enquanto detalhes do conjunto também precisam acomodar expansão térmica sem danificar revestimentos e ligações.
Leia também: Esculpido diretamente na rocha, Al-Khazneh permanece integrado à montanha de Petra há cerca de dois mil anos
Quais partes do Marina Bay Sands recebem os maiores desafios estruturais?
O ponto visualmente mais dramático é o grande balanço que avança além da última torre. A estrutura chega a aproximadamente 200 metros acima do solo e precisou ser analisada não apenas para cargas estáticas, mas também para vento e vibrações produzidas pelo movimento de pessoas.
As principais soluções podem ser organizadas assim:
| Elemento | Desafio | Solução |
|---|---|---|
| Torres 1 e 2 Paredes fortemente inclinadas | Instabilidade durante a construção | Escoramento e pós-tensão |
| Vãos entre torres Mais de 50 metros | Transferir cargas entre apoios separados | Treliças de aço |
| Balanço extremo 66,5 metros além da torre | Vento e vibração | Vigas-caixão protendidas |
| SkyPark 340 metros de extensão | Movimentos diferentes das torres | Juntas articuladas |
Por que o Marina Bay Sands se comporta mais como três edifícios ligados por uma ponte?
Visualmente, o SkyPark faz as torres parecerem uma única estrutura. Tecnicamente, porém, permitir movimento é parte essencial da solução. A plataforma precisa transferir suas próprias cargas sem impedir que cada torre responda de maneira diferente ao peso, ao vento e às deformações acumuladas ao longo do tempo.
É essa combinação que torna o Marina Bay Sands incomum. O parque suspenso não simplesmente repousa sobre três prédios, ele utiliza princípios de engenharia de pontes para conectar estruturas altas que continuam se movimentando individualmente, transformando o teto do hotel em uma construção de 340 metros a cerca de 200 metros do solo.
