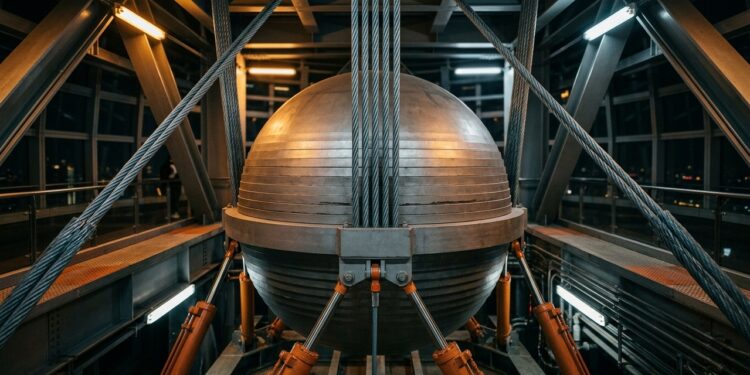

O Taipei 101 abriga uma esfera de aço de 660 toneladas suspensa perto do topo da torre. Quando vento ou movimento sísmico faz o edifício oscilar, esse amortecedor se desloca fora de fase e absorve parte da energia, reduzindo acelerações e tornando o movimento mais controlado.
Como o Taipei 101 usa uma esfera gigantesca para reduzir sua oscilação?
O Taipei 101 possui 508 metros e está sujeito a ventos intensos e atividade sísmica. Próximo ao topo fica um amortecedor de massa sintonizada, sistema passivo ajustado para responder à frequência de movimento da própria torre.

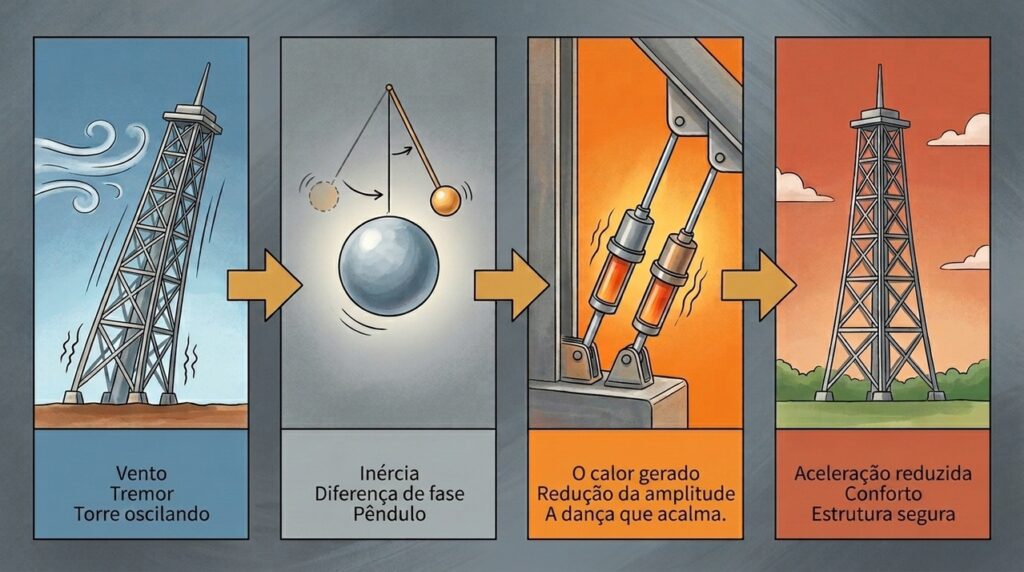

Quando o edifício começa a vibrar, a esfera não acompanha imediatamente o mesmo deslocamento. Sua inércia faz a massa oscilar fora de fase, enquanto amortecedores viscosos dissipam parte dessa energia mecânica e reduzem principalmente as acelerações percebidas nos pavimentos superiores.
O que existe por trás da esfera de aço de 660 toneladas?

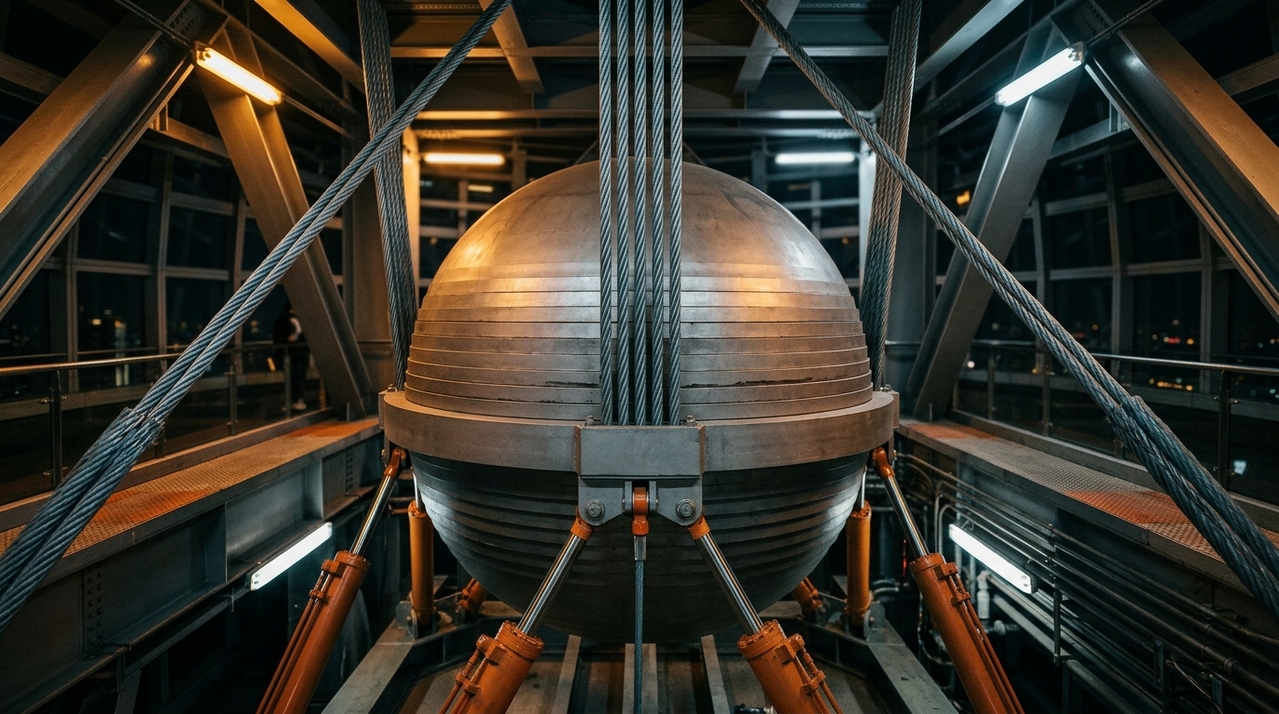

A aparência simples esconde um sistema de suspensão e dissipação cuidadosamente dimensionado. A esfera possui aproximadamente 5,5 metros de diâmetro e é formada por 41 placas circulares de aço soldadas umas às outras.

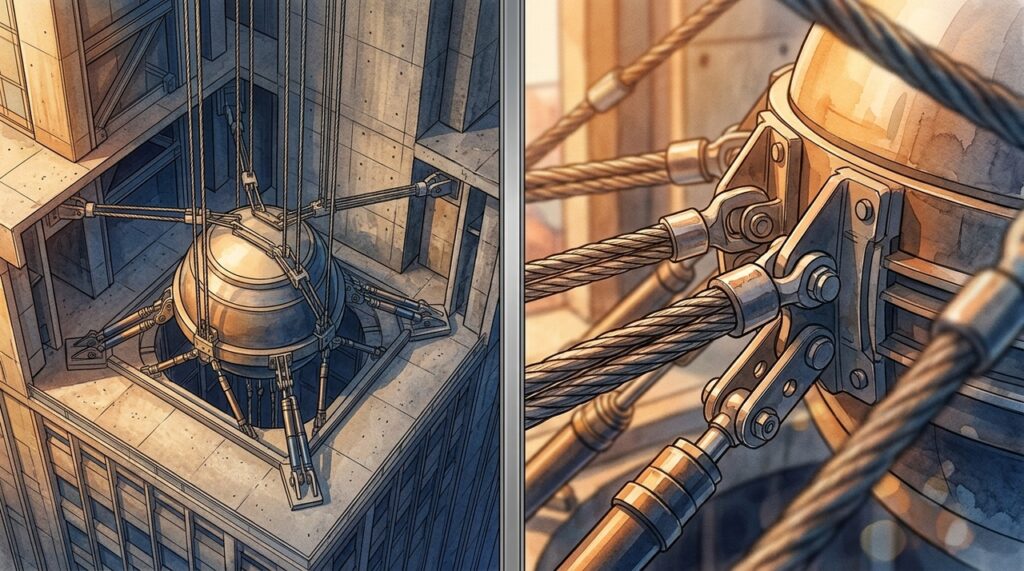

Três componentes permitem que essa massa trabalhe como um pêndulo controlado:
Por que um arranha-céu muito alto não deve tentar permanecer completamente rígido?
Rigidez é necessária para limitar deslocamentos, mas uma torre extremamente alta também precisa acomodar deformações controladas. Sob vento ou terremoto, tentar impedir qualquer movimento exigiria estruturas desproporcionalmente pesadas e poderia aumentar forças transmitidas a elementos e conexões.
O projeto procura equilibrar diferentes propriedades:
- Rigidez suficiente para limitar deslocamentos excessivos.
- Resistência para suportar esforços de vento e terremotos.
- Ductilidade para deformar sem ruptura repentina.
- Amortecimento para dissipar energia das oscilações.
- Conforto para reduzir acelerações percebidas pelos ocupantes.
Como o Taipei 101 reage de maneira diferente a tufões e terremotos?
Durante ventos persistentes, a torre pode oscilar repetidamente perto de determinadas frequências naturais. É justamente nesse comportamento que o amortecedor de massa sintonizada consegue trabalhar de forma especialmente eficiente, deslocando-se fora de fase e dissipando energia.
O sistema oficial do Taipei 101 permite até 1,5 metro de deslocamento da esfera. Em movimentos súbitos mais intensos, amortecedores hidráulicos e um anel limitador restringem a excursão, inclusive em eventos extremos associados a tufões ou grandes terremotos.
O que cada parte do sistema faz quando a torre começa a balançar?
A esfera não sustenta diretamente o edifício nem substitui pilares e contraventamentos. Ela funciona junto ao núcleo, supercolunas, treliças e conexões estruturais, acrescentando uma camada específica de controle das vibrações.
As funções podem ser organizadas assim:
| Elemento | Característica | Função |
|---|---|---|
| Esfera Massa principal do TMD | 660 toneladas | Contrapor oscilações |
| Cabos Suspensão do pêndulo | 92 unidades | Permitir movimento |
| Amortecedores Dispositivos viscosos | 8 unidades | Dissipar energia |
| Anel limitador Proteção em eventos extremos | Curso máximo de 1,5 metro | Limitar deslocamento |
Por que a esfera não é a única responsável por manter o Taipei 101 em pé?
O sistema principal da torre combina núcleo contraventado, grandes colunas periféricas, pórticos resistentes a momento e outriggers que conectam regiões internas e externas. Esses elementos recebem as forças estruturais, limitam deriva e fornecem resistência diante de cargas laterais.
A esfera de 660 toneladas cumpre outro papel. Ela deixa o Taipei 101 oscilar de maneira controlada e reduz parte da resposta dinâmica, mostrando que estabilidade em um edifício de 508 metros não significa eliminar todo movimento, mas administrar cuidadosamente como ele acontece.
