Como o Water Cube consegue parecer coberto por bolhas gigantes sem depender de uma pesada fachada de vidro? Uma malha tridimensional de aço recebe almofadas pneumáticas de ETFE extremamente leves, deixando entrar luz e calor enquanto estrutura e envoltória trabalham juntas contra vento e terremotos.
Como o Water Cube transformou bolhas de sabão em uma estrutura construível?
O Water Cube foi construído para os Jogos Olímpicos de 2008. Sua aparência aparentemente aleatória deriva da geometria Weaire-Phelan, maneira matemática de preencher o espaço tridimensional com células de diferentes formas inspiradas no comportamento de uma espuma.

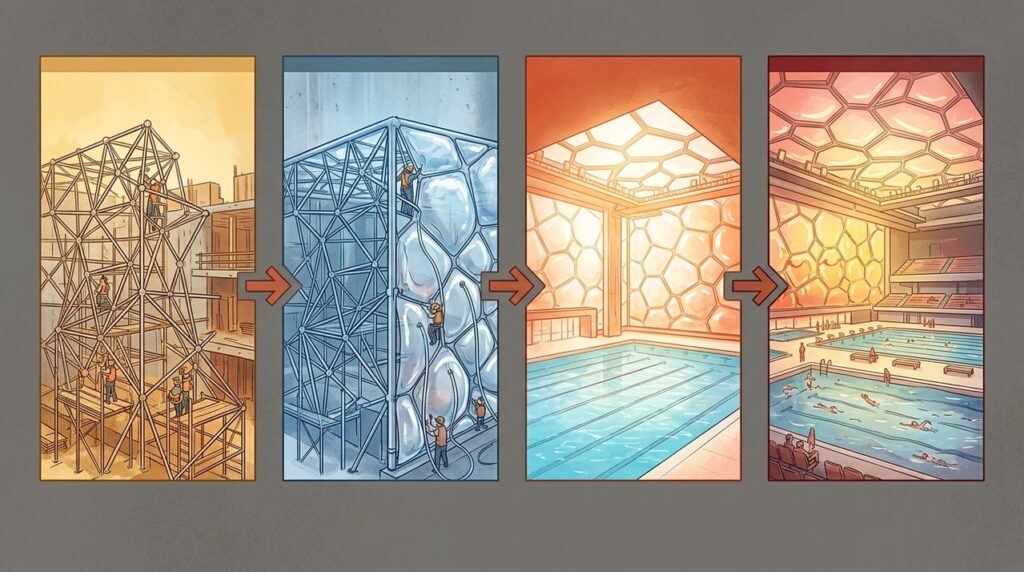

Os projetistas cortaram virtualmente uma grande matriz tridimensional dessa geometria para obter paredes e cobertura. O resultado parece orgânico, mas segue regras repetíveis que puderam ser analisadas por computador, dimensionadas estruturalmente e transformadas em milhares de barras e conexões de aço.
Por que o Water Cube usa ETFE em vez de cobrir suas bolhas com vidro?

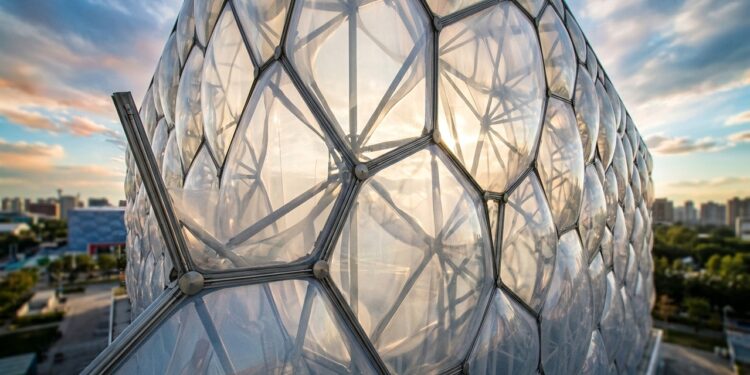

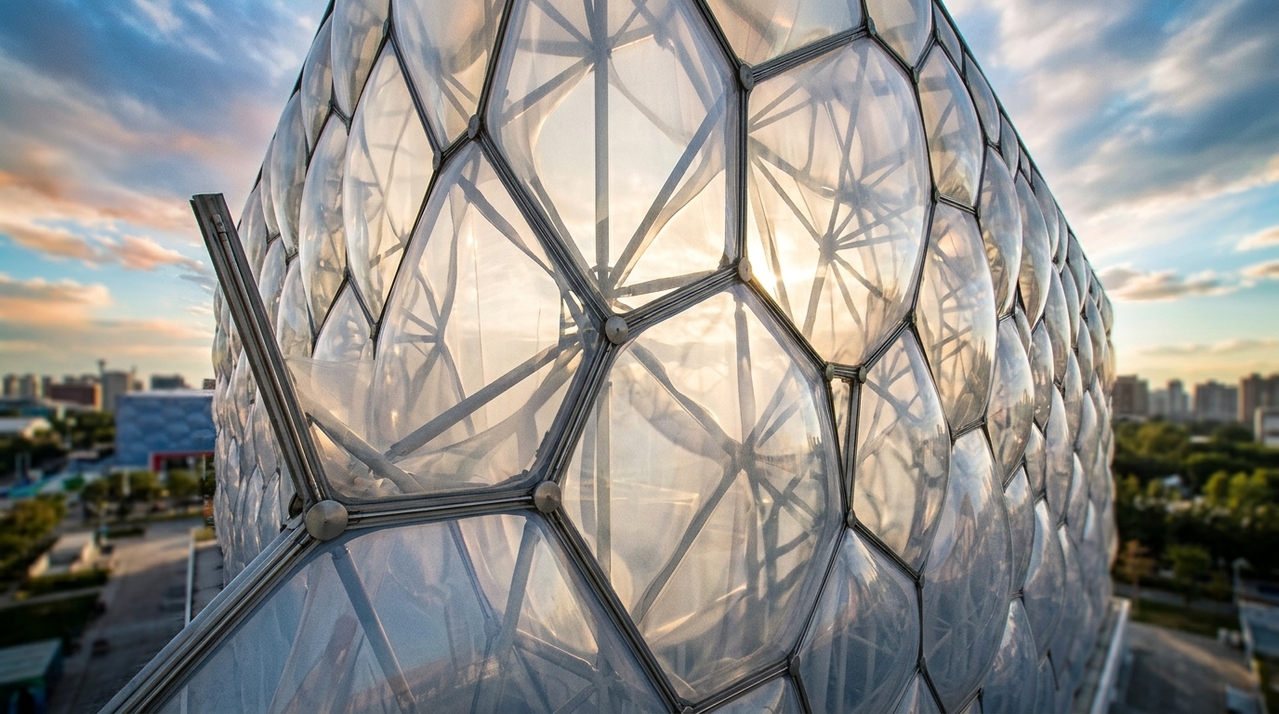

ETFE, sigla para etileno tetrafluoroetileno, é um polímero transparente utilizado em membranas arquitetônicas. No centro aquático, folhas muito finas são organizadas como almofadas preenchidas com ar de baixa pressão e fixadas à estrutura metálica.
Três características explicam essa escolha:
Como o Water Cube usa a própria fachada para aproveitar energia solar?
A pele translúcida funciona parcialmente como uma grande zona térmica ao redor do edifício. A radiação solar atravessa o ETFE e parte da energia fica retida dentro da envoltória, podendo contribuir para aquecer piscinas e ambientes internos.
O aproveitamento envolve diferentes efeitos:
- Permitir iluminação natural através das almofadas translúcidas.
- Reduzir a carga estrutural quando comparada a grandes painéis de vidro.
- Reter parte da energia solar que atravessa a fachada.
- Aproveitar esse ganho térmico nas necessidades do centro aquático.
- Utilizar as câmaras de ar das almofadas como parte do isolamento.
Como uma geometria que parece aleatória consegue resistir a terremotos?
A estrutura por trás das bolhas é uma enorme malha espacial, sistema tridimensional no qual barras conectadas distribuem forças por várias direções. Ela contém aproximadamente 22 mil elementos de aço ligados por cerca de 12 mil nós, criando uma rede contínua nas paredes e cobertura.
Segundo a engenharia estrutural do Water Cube, a geometria foi desenvolvida também para condições sísmicas. Em vez de depender de poucas vigas gigantes, a malha tridimensional possui numerosos caminhos para redistribuir esforços e foi dimensionada para apresentar comportamento resistente e dúctil durante movimentos do terreno.
Quais números mostram a diferença entre a aparência delicada e a estrutura real do Water Cube?
As bolhas visíveis são apenas a camada externa. Atrás delas existe uma estrutura espacial de grande escala, com milhares de peças individualizadas e uma envoltória de ETFE que cobre aproximadamente 100 mil metros quadrados entre fachadas e cobertura.
Os principais elementos podem ser organizados assim:
| Elemento | Escala | Função |
|---|---|---|
| ETFE Membrana transparente | Cerca de 1% do peso do vidro equivalente | Reduzir carga |
| Estrutura espacial Rede tridimensional de aço | Cerca de 22 mil elementos | Distribuir esforços |
| Nós estruturais Encontros entre barras | Cerca de 12 mil conexões | Manter a geometria |
| Energia solar Calor incidente aproveitado | Cerca de 20% | Aquecer piscinas e interior |
Por que o Water Cube mostra que uma fachada leve pode mudar a engenharia de um edifício inteiro?
Trocar vidro por uma membrana que pesa uma fração tão pequena reduz cargas permanentes sobre barras, conexões e fundações. Ao mesmo tempo, a envoltória precisa manter pressão interna nas almofadas, resistir ao vento e conservar suas propriedades ao longo de grandes áreas expostas.
O Water Cube funciona porque aparência e engenharia nasceram da mesma ideia. As bolhas não foram simplesmente desenhadas sobre uma caixa pronta: sua geometria determinou a malha de aço, enquanto o ETFE transformou essa estrutura em uma pele muito leve que também participa do desempenho térmico e luminoso do edifício.
