Como a Magdeburg Water Bridge sustenta água suficiente para formar um canal e ainda recebe navios pesados? A estrutura de 918 metros mantém uma lâmina de água com 4,25 metros de profundidade sobre aço e concreto, enquanto a flutuação faz cada embarcação deslocar praticamente seu próprio peso em água.
Como a Magdeburg Water Bridge consegue levar um canal inteiro sobre outro rio?

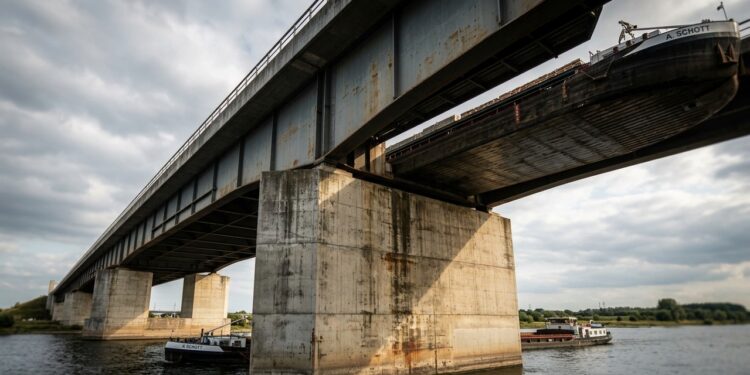

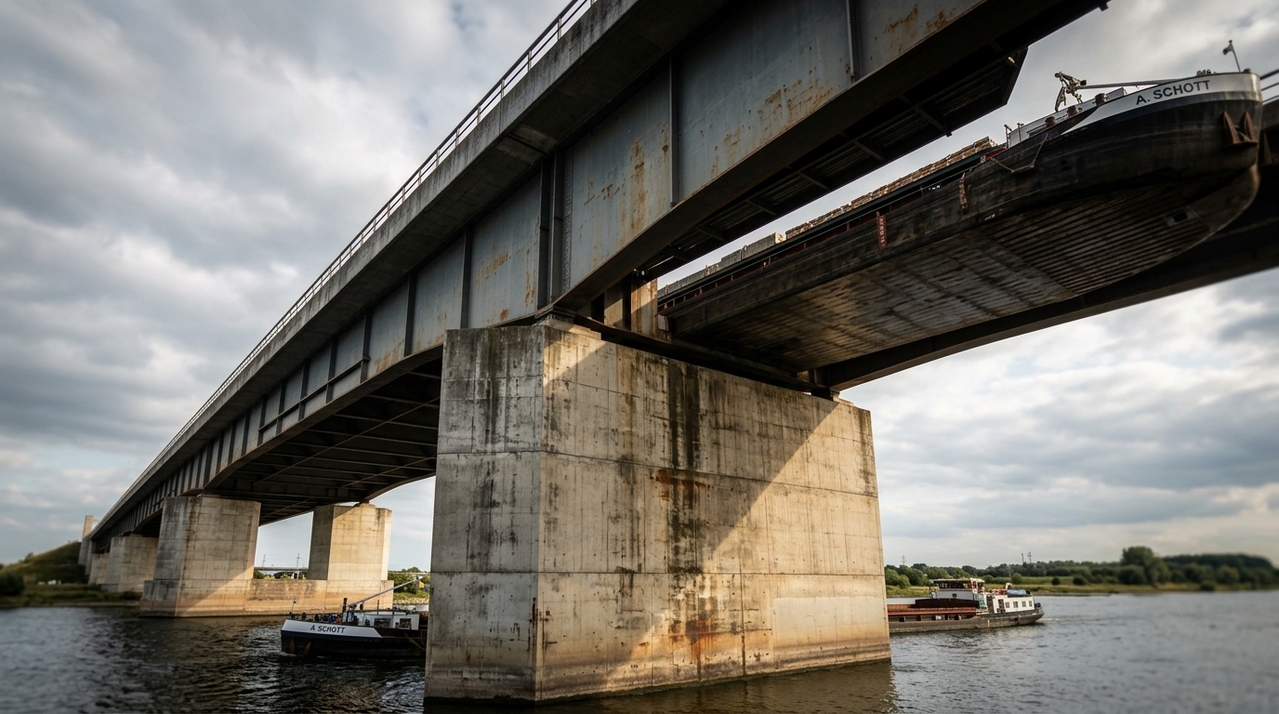

A Magdeburg Water Bridge conduz o Mittellandkanal sobre o Rio Elba em direção ao Elbe-Havel-Kanal. Inaugurada em 2003, a travessia eliminou uma rota anterior que obrigava embarcações a descer até o rio e depois retornar ao sistema de canais.
A estrutura possui 918 metros de comprimento. Destes, aproximadamente 690 metros atravessam a planície de inundação e 228 metros formam a ponte principal sobre o Elba, cujo maior vão chega a cerca de 106 metros.
Quanto peso a Magdeburg Water Bridge precisa sustentar antes mesmo de um navio chegar?
O elemento mais pesado não é uma embarcação, mas a própria água. O canal possui cerca de 34 metros de largura estrutural, aproximadamente 32 metros úteis para navegação e profundidade normal de 4,25 metros, criando uma enorme carga permanente distribuída ao longo da ponte.
Três partes concentram essa escala:
Por que um navio pesado não acrescenta todo o seu peso à Magdeburg Water Bridge?
O princípio de Arquimedes determina que um corpo flutuante desloca água cujo peso é igual ao seu próprio peso. Quando uma embarcação entra no canal elevado mantendo-se flutuando, ela ocupa um volume que antes era preenchido por uma massa equivalente de água.

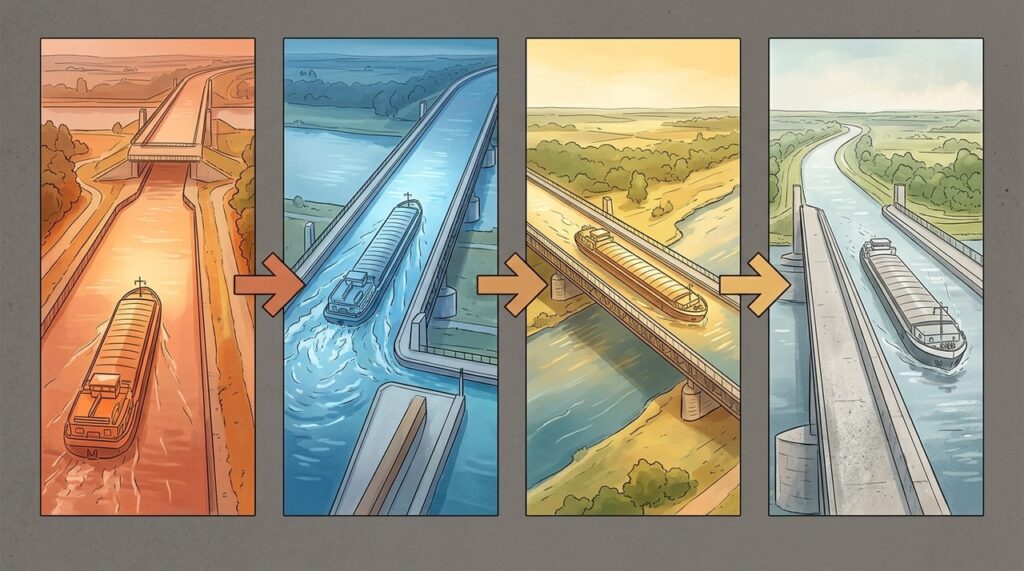

O efeito pode ser entendido em etapas:
- O canal permanece conectado às vias navegáveis em suas extremidades.
- Um navio entra e começa a deslocar água.
- O volume deslocado corresponde ao peso da embarcação enquanto ela flutua.
- Parte dessa água é redistribuída para fora do trecho ocupado pelo navio.
- Assim, a carga total não cresce simplesmente pelo peso integral do barco.
Por que a Magdeburg Water Bridge foi construída em vez de deixar os navios cruzarem diretamente o Elba?
A rota antiga exigia descer do Mittellandkanal para o Elba, navegar pelo rio e depois subir novamente para alcançar o sistema oriental. Além de acrescentar aproximadamente 12 quilômetros e horas ao percurso, a navegação ficava condicionada ao nível variável do próprio rio.
A ponte canal de Magdeburgo cria uma ligação com profundidade praticamente constante. O tráfego atravessa o Elba sem entrar nele, reduzindo a dependência de períodos de baixa água e mantendo uma rota contínua para embarcações comerciais.
Quais números mostram a escala estrutural da Magdeburg Water Bridge?
A ponte funciona como um enorme recipiente metálico apoiado sobre sucessivos vãos. Além da pressão da água sobre o fundo e as paredes laterais, a estrutura precisa acomodar temperatura, movimento hidráulico, vento, tráfego e as forças transmitidas aos apoios.
Os principais dados podem ser organizados assim:
| Elemento | Escala | Função |
|---|---|---|
| Comprimento total Ponte principal e aproximações | 918 metros | Cruzar rio e várzea |
| Canal navegável Profundidade normal | 4,25 metros | Manter calado disponível |
| Vão máximo Travessia sobre o Elba | 106 metros | Liberar navegação inferior |
| Superestrutura Aço estrutural | Cerca de 24 mil toneladas | Conter água e cargas |
Por que a Magdeburg Water Bridge é mais parecida com um aqueduto gigante do que com uma ponte rodoviária?
Uma ponte rodoviária recebe cargas móveis concentradas quando caminhões passam. Na Magdeburg Water Bridge, a carga dominante está presente continuamente: uma enorme massa de água distribuída pelo canal, contida por uma estrutura que precisa permanecer estanque e navegável durante todo o ano.
A curiosidade é que o navio mais pesado não altera esse equilíbrio da maneira intuitiva. Ao flutuar, ele substitui praticamente seu próprio peso em água, fazendo com que a engenharia da ponte seja governada sobretudo pelo enorme canal que ela carrega permanentemente sobre o Rio Elba.
