O Eurotúnel parece uma única passagem ferroviária sob o mar, mas sua estrutura é muito mais complexa. São aproximadamente 50 quilômetros de extensão, com cerca de 37 quilômetros sob o Canal da Mancha, divididos entre duas galerias para trens e um túnel central dedicado à segurança, manutenção e acesso técnico.
Como o Eurotúnel consegue atravessar o Canal da Mancha?
O sistema liga terminais localizados no Reino Unido e na França sem ocupar o próprio leito marinho. As galerias foram escavadas dentro das camadas geológicas abaixo dele, permanecendo, em média, dezenas de metros sob o fundo do mar durante o trecho submarino.
O traçado não segue uma linha perfeitamente reta. Engenheiros ajustaram curvas e níveis para permanecer em formações de giz consideradas mais adequadas à escavação. As condições também mudavam entre os lados francês e britânico, especialmente pela presença de água no terreno.

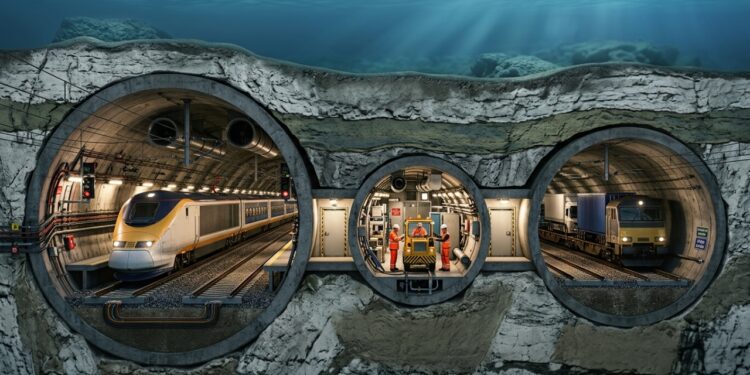

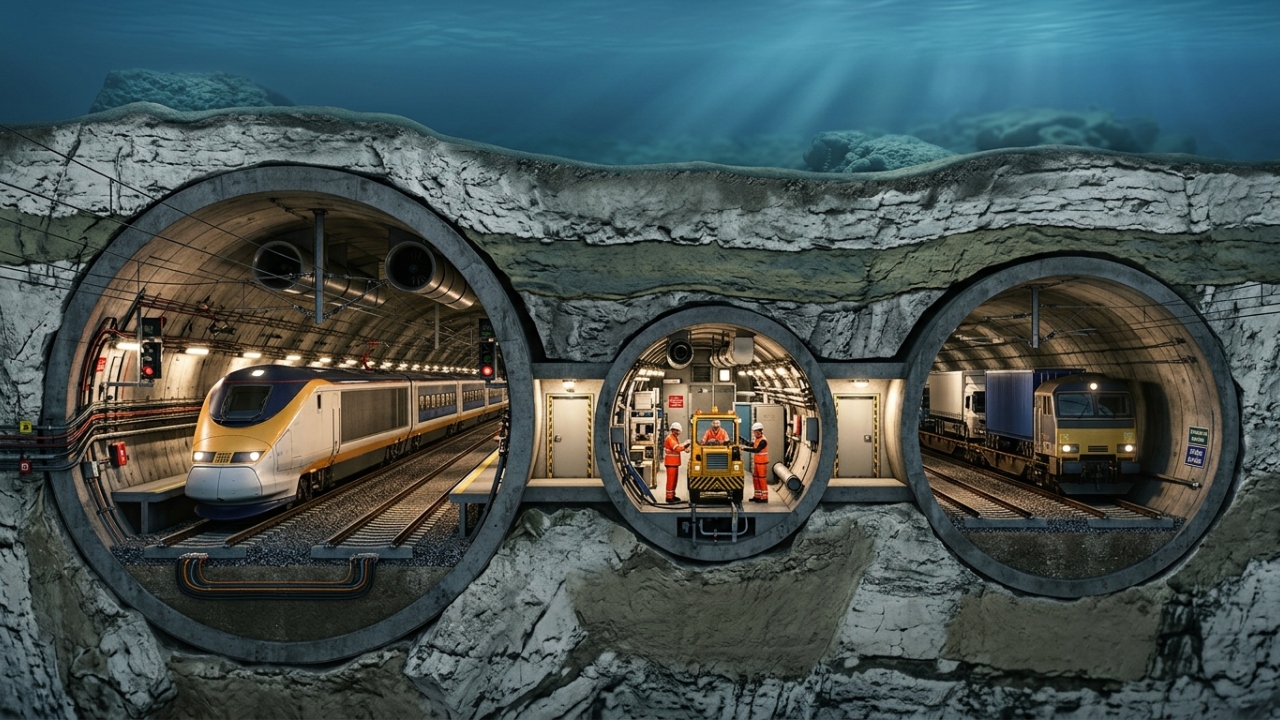

Por que existem três túneis paralelos?
Duas galerias maiores, com aproximadamente 7,6 metros de diâmetro, recebem as vias ferroviárias. Cada uma possui uma única linha e normalmente atende um sentido de circulação. Entre elas fica uma galeria menor, com cerca de 4,8 metros de diâmetro, destinada principalmente às funções técnicas.
Passagens transversais conectam os túneis ferroviários ao túnel de serviço a intervalos regulares. Essa configuração permite alcançar uma composição em caso de emergência, transportar equipes de manutenção e criar uma rota protegida para evacuação sem depender exclusivamente da mesma galeria onde ocorreu um incidente.
Túnel ferroviário norte
Túnel de serviço central
Túnel ferroviário sul
Como as galerias foram escavadas sob o mar?
A construção começou em 1988 e empregou 11 máquinas tuneladoras. Seis avançaram a partir do lado britânico e cinco trabalharam a partir da França. O túnel de serviço foi escavado primeiro, permitindo que as equipes conhecessem melhor as condições geológicas encontradas à frente.
Depois da passagem das máquinas, o túnel precisava receber revestimento para sustentar o terreno. Foram utilizados segmentos metálicos e anéis de concreto pré-moldado conforme a região. As frentes de escavação avançaram até que equipes vindas dos dois países se encontrassem sob o Canal.
Como a obra evitou que os túneis se encontrassem fora de posição?
Antes das tuneladoras avançarem, levantamentos topográficos e sistemas de referência definiam cuidadosamente a direção de cada escavação. Qualquer pequeno erro angular acumulado durante dezenas de quilômetros poderia fazer as duas frentes chegarem a pontos diferentes quando se aproximassem sob o mar.
O encontro demonstrou a precisão do controle geométrico aplicado à obra. Além da direção horizontal, era necessário acompanhar altitude, curvas e posição em relação às camadas geológicas, fazendo correções durante o avanço para manter a escavação dentro da faixa prevista.
Como o túnel de serviço aumenta a segurança?
O corredor central permanece separado do tráfego ferroviário e possui pressão de ar superior à das galerias principais. Em uma situação com fumaça, essa sobrepressão ajuda a dificultar sua entrada no túnel protegido, criando condições melhores para evacuação e atuação das equipes de emergência.
As passagens entre as galerias possuem portas, e veículos específicos podem circular pelo túnel central. O sistema também conta com equipamentos contra incêndio, iluminação, drenagem, alimentação elétrica e áreas preparadas para responder a ocorrências ao longo de uma infraestrutura difícil de acessar pela superfície.
- Passagens transversais: conectam as galerias ferroviárias ao corredor central;
- Sobrepressão: ajuda a manter o túnel de serviço protegido contra fumaça;
- Rede contra incêndio: fornece água para resposta a emergências;
- Drenagem: remove a água que alcança partes da infraestrutura;
- Iluminação e comunicação: apoiam manutenção e evacuação;
- Veículos técnicos: permitem deslocamentos dentro da galeria de serviço.
Como ventilação e temperatura são controladas?
Trens, instalações elétricas e equipamentos produzem calor continuamente. Por isso, o sistema utiliza ventilação e uma rede de resfriamento associada a instalações nas duas extremidades. Tubulações percorrem as galerias para retirar calor e manter condições adequadas de funcionamento.
A ventilação também participa da resposta a emergências. Sensores, portas, equipamentos elétricos e sistemas de segurança trabalham de forma integrada. A infraestrutura do túnel reúne milhares de equipamentos conectados e controlados a partir dos terminais.
Como o tráfego ferroviário é monitorado?
Centros de controle acompanham a circulação dos trens e os equipamentos fixos. O gerenciamento ferroviário coordena movimentos e sinalização, enquanto outro sistema supervisiona ventilação, iluminação, alimentação elétrica e instalações técnicas. Existem centros nos dois terminais, capazes de assumir o controle da operação.
Os dois túneis ferroviários também possuem pontos de cruzamento que permitem transferir trens entre linhas em situações planejadas. Essa flexibilidade facilita manutenção e ajuda a conservar parte da infraestrutura operacional quando determinada seção precisa ficar temporariamente indisponível.
Leia mais: Casa sem laje pode ser mais fresca e econômica quando o telhado é projetado do jeito certo
Como o vídeo ajuda a visualizar uma obra escondida sob o mar?
A maior parte da engenharia permanece invisível para quem atravessa o Canal dentro de um trem. O passageiro não observa as conexões laterais, sistemas de ventilação, corredores técnicos e estruturas construídas ao redor das vias durante a viagem.
O material selecionado complementa a explicação ao representar a disposição das galerias e as etapas necessárias para construir uma ligação ferroviária contínua sob o fundo do mar, tema também documentado pela engenharia civil do projeto.
Por que o Eurotúnel continua sendo uma referência de engenharia?
A obra, inaugurada em 1994 após aproximadamente seis anos de construção, uniu escavação mecanizada, topografia de alta precisão, estruturas ferroviárias e sistemas permanentes de segurança. O desafio não terminou quando as máquinas se encontraram, pois era necessário transformar as galerias escavadas em uma ferrovia operável.
Seu principal aprendizado está na redundância. Duas vias independentes, túnel de serviço, alimentação elétrica pelos dois lados, drenagem, ventilação e centros de controle foram combinados para permitir operação e manutenção dentro de uma infraestrutura com aproximadamente 37 quilômetros de trecho submarino.
