O sistema turret em FPSO permite que uma unidade flutuante permaneça ancorada ao campo submarino e, ao mesmo tempo, gire ao redor desse ponto. Essa liberdade de rotação ajuda o navio a se alinhar naturalmente com vento, ondas e correntes sem interromper a produção.
O que é um turret instalado em um FPSO?
O turret é uma estrutura de conexão entre o FPSO e os sistemas instalados no fundo do mar. Nele se concentram linhas de amarração e interfaces por onde chegam fluidos produzidos pelos poços submarinos.
A característica principal é permitir que o casco gire em relação a esse ponto aproximadamente fixo. Assim, a unidade pode mudar sua orientação sem perder a conexão com o campo produtor.
Como o FPSO permanece estável enquanto gira?
O FPSO gira em torno do turret para se alinhar às condições predominantes de vento, ondas e correntes, reduzindo esforços sobre a unidade e o sistema de amarração. Esse movimento é conhecido como weathervaning.
As linhas de amarração limitam o deslocamento da unidade e mantêm sua posição dentro dos limites previstos. Enquanto isso, os sistemas rotativos do turret permitem a passagem de fluidos e outras conexões sem que a rotação do casco torça as linhas submarinas.

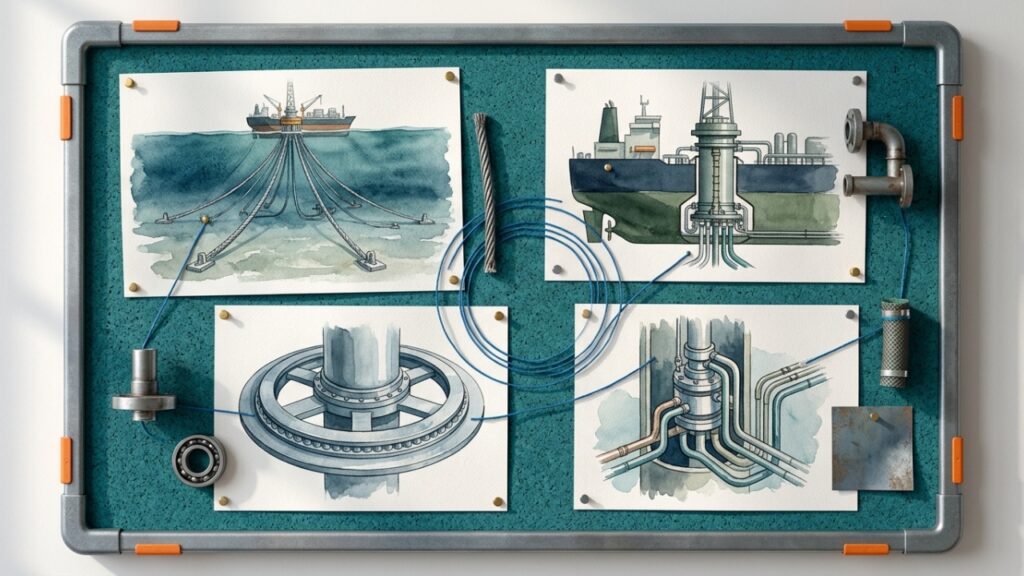

Quais componentes precisam trabalhar em conjunto?
O turret integra funções mecânicas, estruturais e de processo. Uma falha em qualquer uma delas pode afetar tanto a posição da unidade quanto a continuidade da produção.

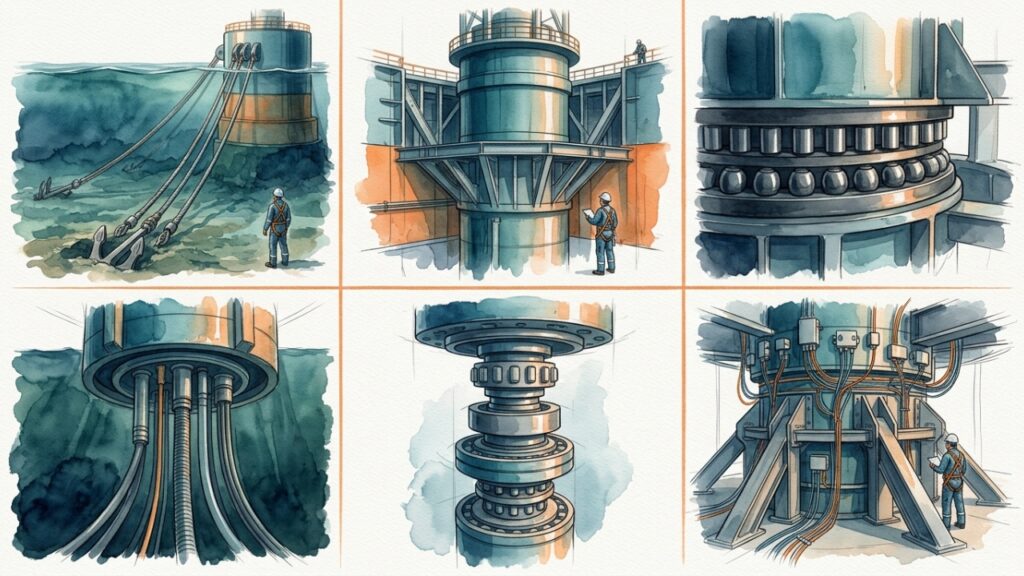

Entre os principais elementos envolvidos estão:
- linhas de amarração ligadas ao leito marinho;
- estrutura principal do turret integrada ao FPSO;
- grandes rolamentos que permitem a rotação relativa;
- risers e linhas de produção vindos do campo submarino;
- swivels ou uniões rotativas para transferência de fluidos;
- sistemas de monitoramento das condições de operação;
- interfaces de controle entre sistemas fixos e rotativos;
- estruturas de suporte para distribuir cargas no casco.
Leia mais: O telhado embutido esconde as telhas e exige cuidado redobrado com a drenagem
Como o turret permite a rotação do FPSO?
Os swivels permitem a passagem de fluidos entre partes que giram entre si, mantendo a conexão estanque. Já o sistema de rolamentos permite que o casco do FPSO gire sem torcer diretamente as linhas conectadas ao campo.
O turret também recebe esforços de vento, ondas e correntes, transmitindo essas cargas entre o casco e o sistema de amarração. Assim, ele combina funções de produção, movimentação e sustentação da unidade.
Como visualizar um FPSO girando ao redor do turret?
Imagine o turret como o centro de uma grande rotação. O ponto conectado ao sistema de ancoragem permanece aproximadamente na mesma região enquanto o casco muda seu rumo ao redor dele.
Observe principalmente como a rotação é permitida sem interromper as conexões responsáveis pela produção.
Todo FPSO usa sistema de turret?
Não. Existem diferentes soluções de posicionamento e amarração para unidades flutuantes, escolhidas conforme profundidade, condições ambientais, número de linhas conectadas e estratégia de produção.
O turret se torna especialmente interessante quando permitir rotação livre ou ampla da unidade traz vantagens para enfrentar mudanças de vento, ondas e correntes.
Por que o sistema turret em FPSO é tão importante?
O sistema turret em FPSO resolve simultaneamente dois desafios: manter uma grande unidade conectada ao campo submarino e permitir que o casco ajuste sua orientação às condições ambientais.
Rolamentos, amarras, risers e componentes rotativos precisam funcionar como um conjunto. É essa integração que permite transformar um navio sujeito ao movimento do mar em uma unidade capaz de produzir continuamente sobre um mesmo campo offshore.
