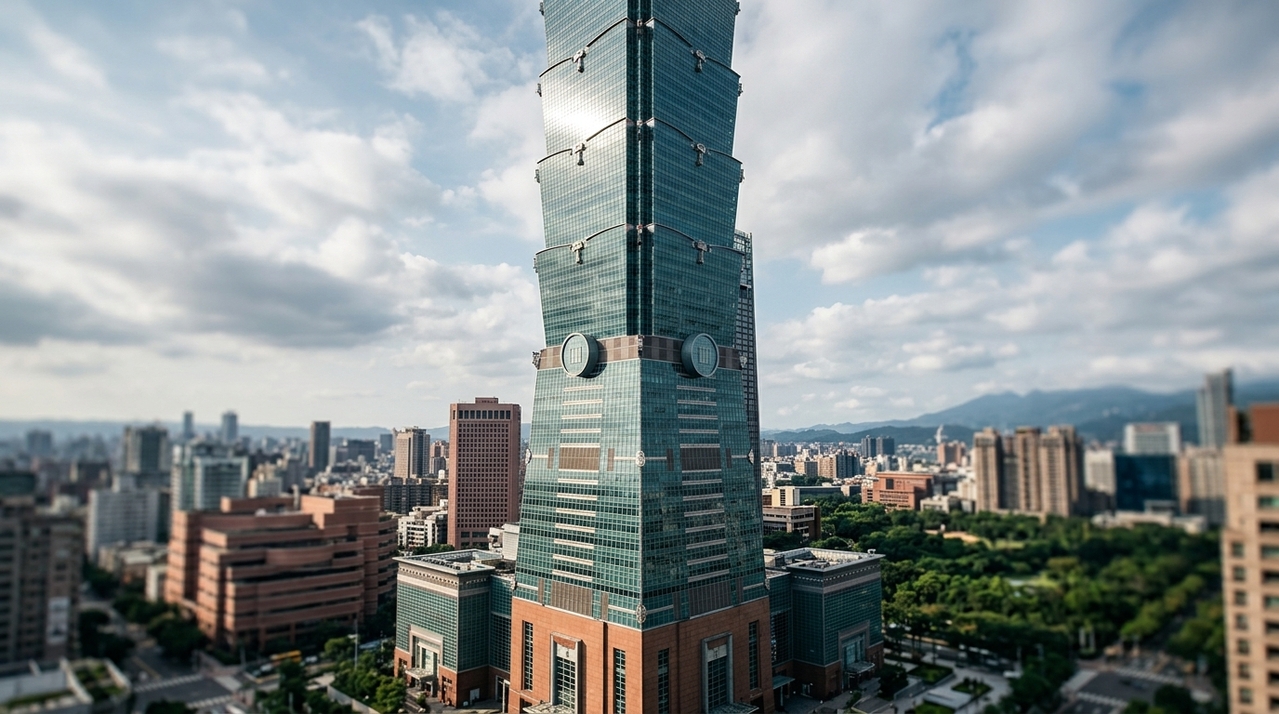

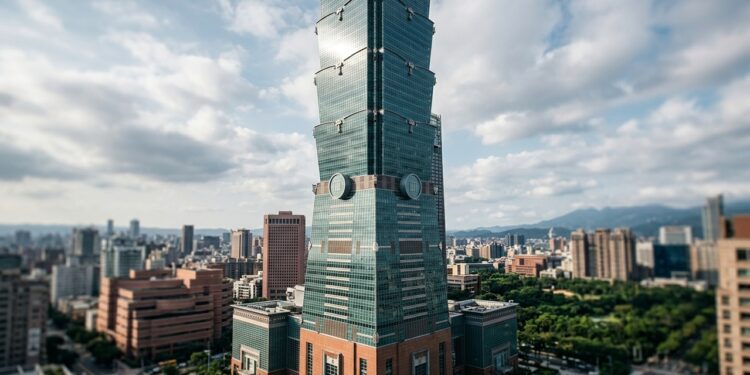

A Taipei 101, em Taiwan, usa uma enorme esfera metálica suspensa para reduzir oscilações causadas por ventos fortes e terremotos. O sistema funciona como um pêndulo gigante, balançando para proteger uma das torres mais altas da Ásia.
Por que a Taipei 101 precisava de uma solução tão incomum?
A Taipei 101 foi construída em uma região exposta a tufões, ventos intensos e atividade sísmica frequente. Em um edifício com mais de 500 metros de altura, o problema não é apenas resistir, mas controlar movimentos.
Segundo a página oficial da Taipei 101, a esfera do amortecedor pesa 660 toneladas, tem 5,5 metros de diâmetro e fica suspensa por cabos de aço. Esse conjunto foi projetado para reduzir o balanço da torre e aumentar o conforto e a segurança.
Como funciona um amortecedor de massa sintonizado?

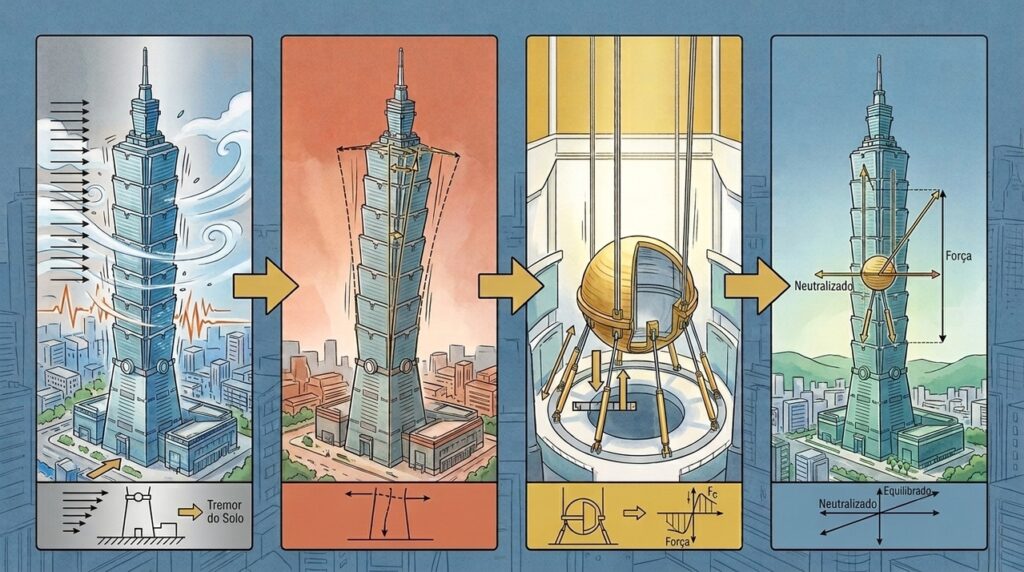

Um amortecedor de massa sintonizado, também chamado de TMD, é um sistema que usa uma massa pesada para reduzir vibrações. Quando o edifício se move em uma direção, a esfera tende a responder de forma atrasada, ajudando a neutralizar parte da oscilação.
Nunca foi tão fácil ficar atualizado sobre finanças, economia e investimentos. Assine gratuitamente
Os três pilares desse sistema são:
Por que a esfera precisa balançar para estabilizar o prédio?
Em um arranha-céu muito alto, impedir todo movimento seria inviável e até indesejável. A estrutura precisa ter flexibilidade controlada. O papel do amortecedor é reduzir oscilações excessivas, não transformar o prédio em uma peça rígida.
Quando ventos fortes empurram a torre, a esfera se desloca com atraso. Esse deslocamento ajuda a dissipar energia e diminuir o balanço percebido. Em termos simples, o prédio se move, a massa responde e o sistema reduz parte da vibração.
Como a esfera foi instalada dentro da torre?
O amortecedor fica nos pavimentos superiores, entre áreas técnicas e de observação. Sua posição elevada é importante porque as oscilações são maiores perto do topo, onde pequenas inclinações na base se transformam em deslocamentos mais perceptíveis.
A esfera não é um único bloco maciço moldado de uma vez. Ela é formada por chapas de aço empilhadas e soldadas, criando um corpo pesado, compacto e visualmente marcante. Por estar visível ao público, o sistema também virou uma atração dentro da própria torre.
- 660 toneladas, massa suficiente para influenciar a resposta dinâmica da torre.
- 5,5 metros de diâmetro, escala que torna a esfera comparável a uma pequena sala.
- 92 cabos de aço, responsáveis por suspender o conjunto.
- Cabos de 42 metros, que permitem o comportamento pendular controlado.
- Movimento máximo de 150 cm, limite de projeto para o deslocamento da esfera.
- Instalação visível, rara em sistemas estruturais desse tipo.
Quais números explicam a engenharia da Taipei 101?
A Taipei 101 reúne várias camadas de engenharia. A esfera é a parte mais famosa, mas ela trabalha junto com estrutura metálica, núcleo, mega-colunas, fundações profundas e projeto aerodinâmico da fachada.
A leitura técnica fica assim:
| Dado | O que representa | Leitura técnica |
|---|---|---|
| 660 toneladas Massa da esfera | Peso usado para contrariar parte da oscilação do edifício em ventos fortes e terremotos. | Controle dinâmico |
| 5,5 metros Diâmetro da esfera | Dimensão que torna o amortecedor visível e comparável a uma grande peça de maquinaria urbana. | Escala monumental |
| 92 cabos Sistema de suspensão | Conjunto que sustenta a esfera e permite o movimento pendular dentro de limites calculados. | Suspensão redundante |
| 150 cm Balanço máximo de projeto | Amplitude limite prevista para o deslocamento controlado do amortecedor. | Movimento controlado |
Como o amortecedor ajuda contra ventos e tufões?
Ventos fortes podem fazer uma torre alta oscilar lentamente, criando desconforto para ocupantes e esforços adicionais na estrutura. Em Taiwan, tufões tornam esse problema ainda mais importante, porque rajadas intensas podem atuar por longos períodos.
O amortecedor reduz parte dessa resposta. A esfera absorve energia do movimento e os sistemas hidráulicos ajudam a transformar essa energia em dissipação controlada. Isso protege componentes sensíveis, reduz desconforto e limita vibrações no topo.
Como o sistema se relaciona com terremotos?
Durante terremotos, o movimento vem do solo e percorre a estrutura. A Taipei 101 precisa resistir tanto aos esforços horizontais quanto à aceleração transmitida aos pavimentos. O amortecedor ajuda a reduzir oscilações, mas não trabalha sozinho.
A segurança sísmica depende também de fundações profundas, núcleo resistente, mega-colunas, treliças de ligação e projeto estrutural flexível. A esfera é a parte mais visível do sistema, mas a estabilidade vem da combinação entre várias soluções.
