Como os cabos umbilicais mantêm máquinas trabalhando a milhares de metros sob a água? Eles agrupam energia elétrica, comunicação e fluidos de controle em uma estrutura resistente, permitindo que equipamentos submarinos sejam comandados e monitorados continuamente a partir da superfície.
Como os cabos umbilicais controlam equipamentos no fundo do oceano?
O umbilical submarino, conjunto flexível formado por diferentes linhas funcionais, conecta uma instalação de superfície aos sistemas posicionados no leito oceânico. Ele pode alimentar válvulas, sensores, módulos de controle e equipamentos de produção sem exigir operadores humanos junto às máquinas.
Os comandos enviados da superfície percorrem condutores elétricos, fibras ópticas ou circuitos hidráulicos. As respostas dos sensores retornam pelo mesmo conjunto, informando pressão, temperatura, posição de válvulas e condições operacionais antes que uma anomalia provoque interrupções maiores.
O que existe dentro dos cabos umbilicais submarinos?
Não existe uma composição única. Cada projeto combina elementos conforme a distância, a profundidade, a potência exigida e as funções do equipamento atendido. Um umbilical submarino pode reunir tubos metálicos, mangueiras termoplásticas, cabos elétricos e fibras de comunicação.
Nunca foi tão fácil ficar atualizado sobre finanças, economia e investimentos. Assine gratuitamente
Todos esses elementos recebem camadas de preenchimento, proteção e resistência mecânica para formar uma seção compacta. Os três caminhos principais encontrados no conjunto são:
Quais forças os cabos umbilicais precisam suportar?
A pressão externa aumenta com a profundidade, enquanto correntes marinhas movimentam os trechos suspensos. Durante a instalação, o conjunto também enfrenta tração, curvatura e o próprio peso entre a embarcação e o ponto onde toca o fundo.
Os principais fatores considerados no projeto são:
- Pressão hidrostática associada à profundidade de operação.
- Tração aplicada durante o lançamento e a recuperação.
- Fadiga provocada por movimentos repetidos das ondas e correntes.
- Curvatura mínima permitida para evitar danos internos.
- Corrosão causada pela exposição prolongada à água salgada.
- Abrasão gerada pelo contato com o leito oceânico.

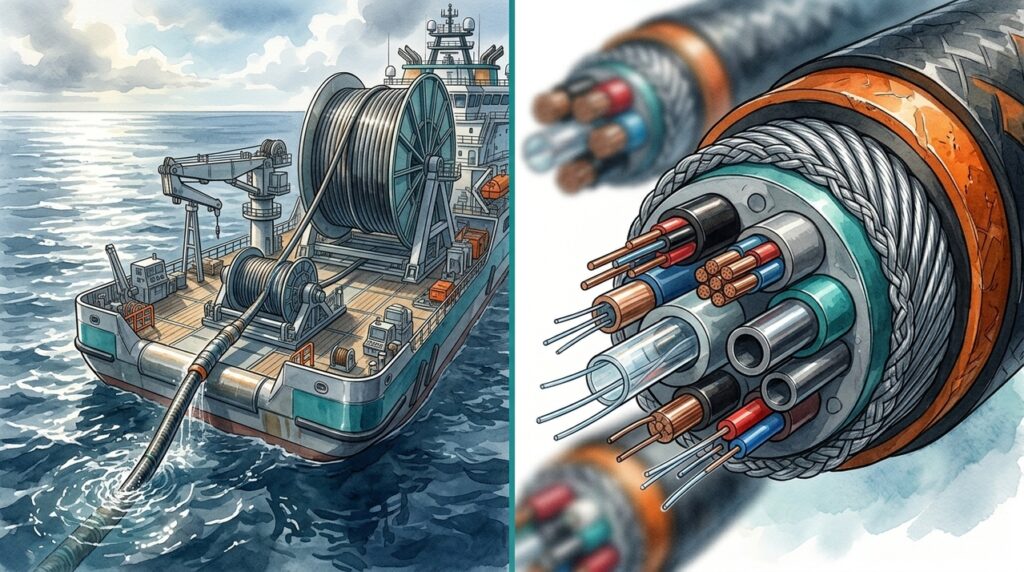

Como um cabo submarino é lançado a partir de uma embarcação?
O umbilical é armazenado em grandes carretéis ou sistemas circulares e liberado de maneira controlada. Sensores acompanham tensão, ângulo e velocidade para impedir curvaturas excessivas. Veículos operados remotamente podem observar o posicionamento e verificar a conexão com as estruturas submarinas.
Embora o vídeo trate de cabos submarinos de telecomunicações, ele ajuda a visualizar os cuidados envolvidos no lançamento. O canal Loucos da Telecom, com mais de 126 mil inscritos, apresenta uma operação acompanhada por embarcação e equipamentos de controle:

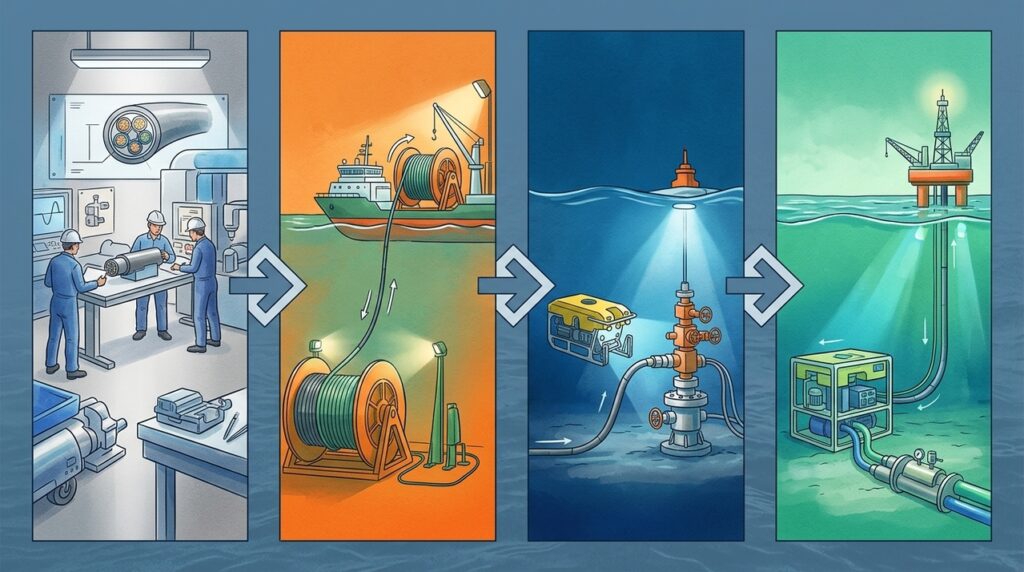

Como cada parte do umbilical participa da operação?
A falha de apenas um elemento pode retirar funções importantes do sistema. Por isso, componentes são testados individualmente e depois como conjunto, incluindo verificações elétricas, ópticas, hidráulicas e mecânicas antes da instalação definitiva.
A tabela mostra o papel das principais partes internas:
| Elemento | Função | Condição |
|---|---|---|
| Condutor elétrico Núcleo metálico com isolamento | Entrega potência aos módulos e sensores | Isolamento exigente |
| Fibra óptica Filamento que transmite pulsos luminosos | Transporta grande volume de dados e sinais | Sinal sensível |
| Linha hidráulica Tubo metálico ou mangueira reforçada | Leva fluido pressurizado para acionar válvulas | Pressão controlada |
| Armadura externa Camadas resistentes ao redor do conjunto | Suporta tração, impacto e abrasão | Esforço elevado |
Por que os cabos umbilicais são indispensáveis em águas profundas?
Equipamentos instalados longe da superfície precisam operar por longos períodos com pouca intervenção direta. O umbilical cria a ligação necessária para transmitir comandos, receber diagnósticos e acionar mecanismos mesmo onde mergulhadores não conseguem chegar com segurança.
Essa integração transforma quilômetros de materiais diferentes em uma única conexão operacional. Protegidos contra pressão, movimento e corrosão, os cabos funcionam como sistemas nervosos da produção submarina, mantendo máquinas na escuridão conectadas às decisões tomadas na superfície.
