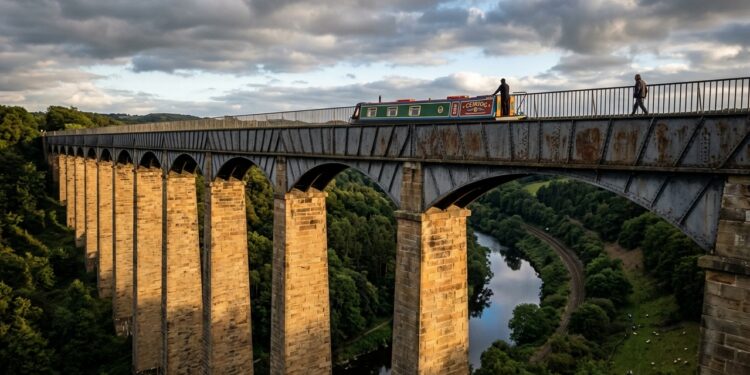

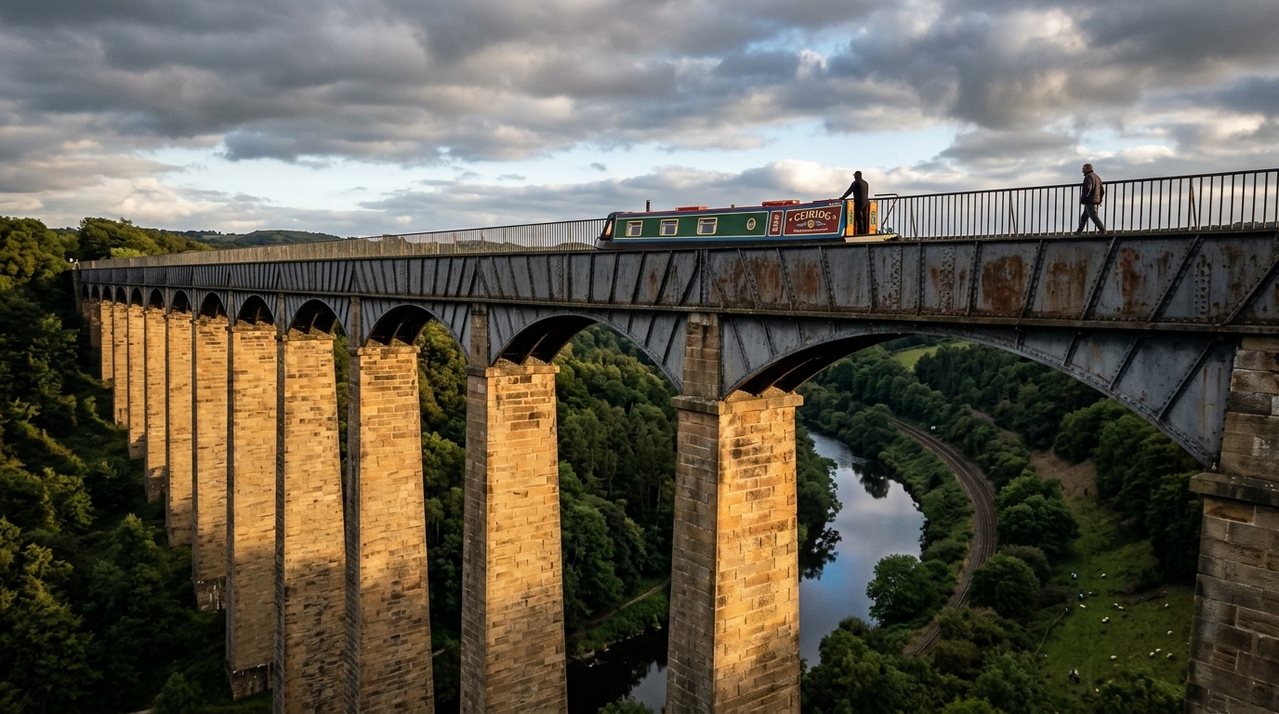

Como o Aqueduto Pontcysyllte mantém barcos e toneladas de água a quase 40 metros sobre um vale? Um canal de ferro fundido distribui seu peso por arcos metálicos e pilares de alvenaria, formando uma passagem navegável com apenas 307 metros de comprimento.
Por que o Aqueduto Pontcysyllte precisava atravessar o vale?
Construído no nordeste do País de Gales, o Aqueduto Pontcysyllte permitiu que o canal cruzasse o vale do rio Dee sem descer até o fundo e subir novamente. Essa solução manteve a navegação em um nível praticamente contínuo.
As obras começaram em 1795 e a travessia foi aberta em 1805. Desenvolvido por Thomas Telford e William Jessop, o projeto fazia parte da expansão das rotas utilizadas para transportar matérias-primas e mercadorias durante a Revolução Industrial.
Como arcos metálicos e pilares estreitos sustentam o canal?
O ferro fundido, material produzido ao moldar uma liga de ferro rica em carbono, permitiu criar uma calha mais leve que os canais inteiramente apoiados sobre grandes massas de alvenaria. Arcos curvos recebem essa calha e conduzem as cargas até pilares de arenito.

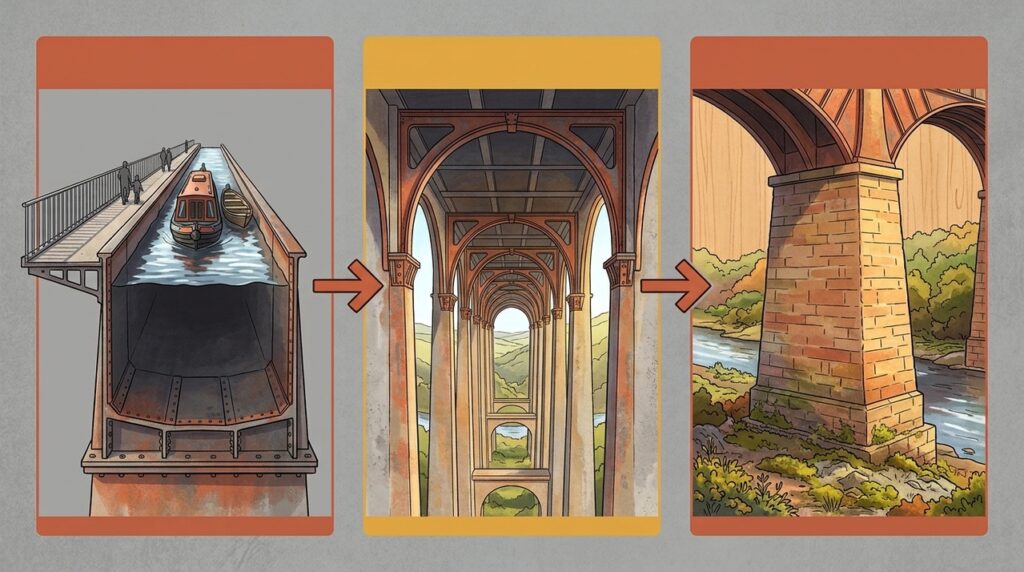

O caminho estrutural pode ser dividido em três partes:
Quais soluções reduziram o peso da travessia?

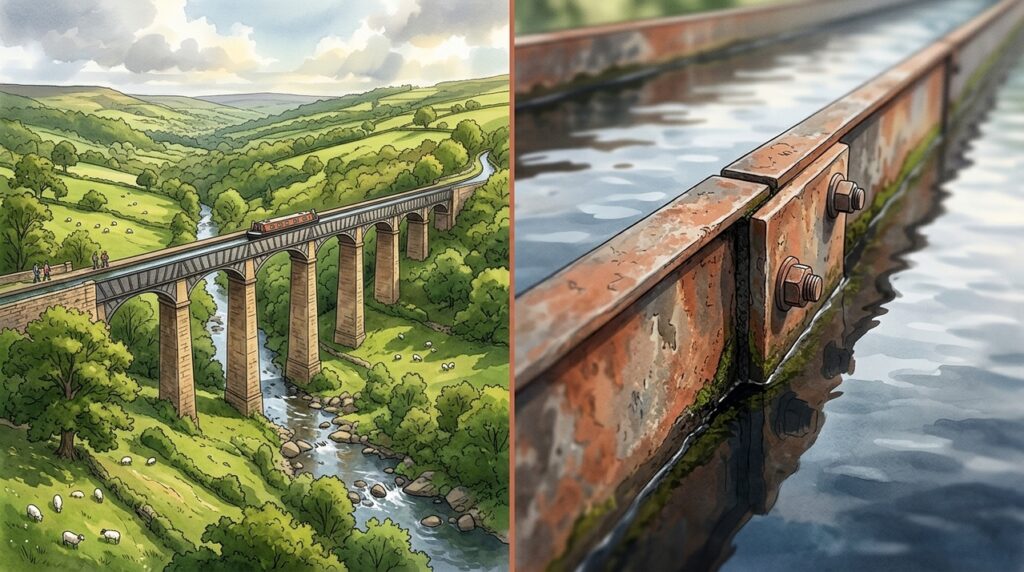

A inovação estava em evitar uma pesada calha de pedra revestida para conter a água. As placas metálicas possuem bordas salientes, chamadas flanges, que permitiram montar e aparafusar as diferentes partes como um grande recipiente industrial.
As principais decisões foram:
- Usar uma calha de ferro fundido relativamente fina.
- Apoiar a calha sobre arcos metálicos leves e resistentes.
- Construir pilares de alvenaria altos e progressivamente estreitos.
- Fixar a passagem lateral junto à estrutura da calha.
- Vedar as juntas entre as placas para impedir vazamentos.
- Manter o canal elevado sem uma sequência de eclusas.
Como barcos e água atravessam o Aqueduto Pontcysyllte?
As embarcações avançam lentamente por uma calha com aproximadamente 3,7 metros de largura. Uma passagem estreita acompanha um dos lados, enquanto a água ocupa o restante da seção e permanece no mesmo nível dos trechos de canal localizados antes e depois do aqueduto.
O peso da água permanece relativamente constante, pois o barco desloca um volume equivalente à sua própria massa. A estrutura ainda precisa resistir ao peso total, ao vento, às variações de temperatura e aos movimentos produzidos pela navegação e pela manutenção.
Quais números mostram a escala do aqueduto navegável?
A descrição do Patrimônio Mundial reconhece a travessia como uma obra pioneira de engenharia e arquitetura metálica. Ela combina ferro fundido, componentes de ferro forjado e pilares esbeltos em uma construção que continua navegável mais de dois séculos depois.
Os principais indicadores são:
| Componente | Dado | Função estrutural |
|---|---|---|
| Comprimento Travessia sobre o vale | 307 metros | Canal contínuo |
| Altura Acima do rio Dee | 38,4 metros | Travessia elevada |
| Vãos metálicos Arcos de ferro fundido | 19 vãos | Distribuição das cargas |
| Pilares Apoios de arenito | 18 pilares | Condução ao terreno |
| Conclusão Abertura da navegação | 1805 | Uso preservado |
Por que essa infraestrutura se tornou arquitetura monumental?
Os pilares quase desaparecem quando observados à distância, deixando a linha horizontal do canal recortada contra o céu. Essa proporção transforma uma instalação criada para transporte em um elemento visual que atravessa a paisagem sem esconder completamente o vale.
O Aqueduto Pontcysyllte permanece relevante porque sua função original continua ativa. Água, barcos e pedestres ainda cruzam a mesma estrutura, demonstrando como a engenharia da Revolução Industrial conseguiu unir eficiência, leveza e presença monumental.
