Como a Cayan Tower consegue girar 90 graus sem transformar sua estrutura em um emaranhado de pilares inclinados? Cada pavimento repete praticamente a mesma planta, mas é deslocado cerca de 1,2 grau ao redor de um núcleo cilíndrico de concreto.
Como a Cayan Tower gira sem torcer seu núcleo central?

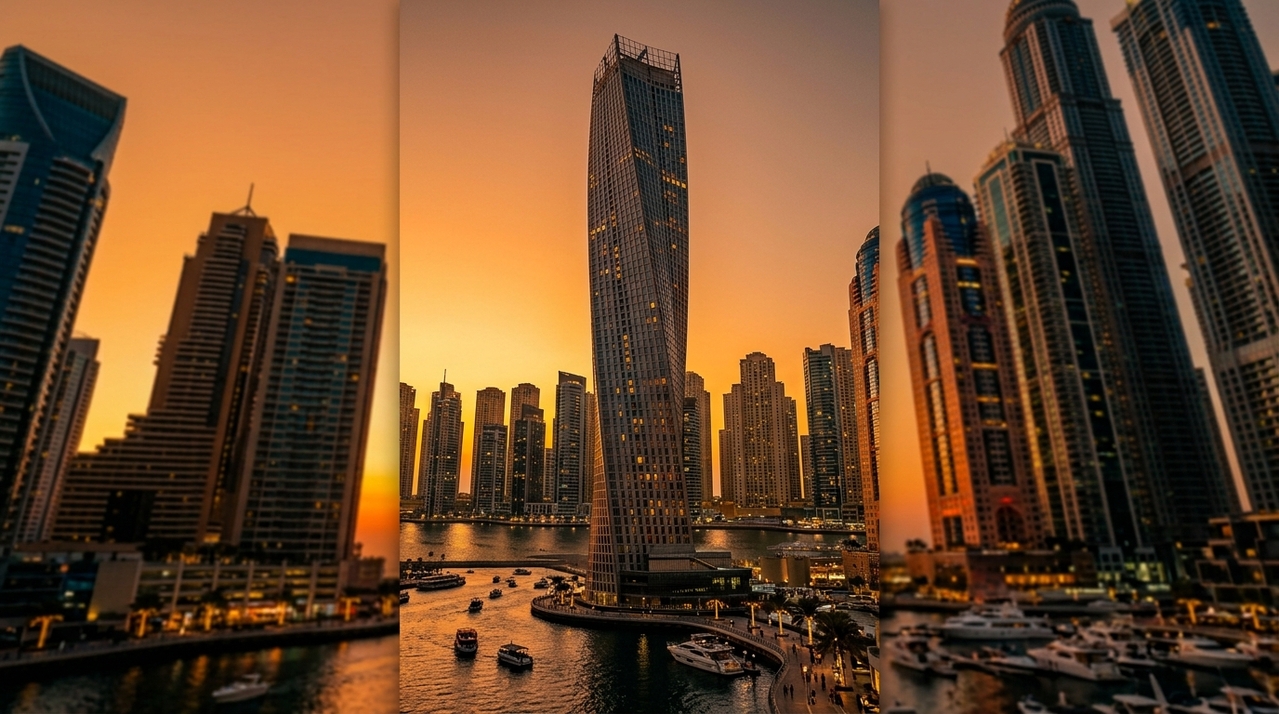

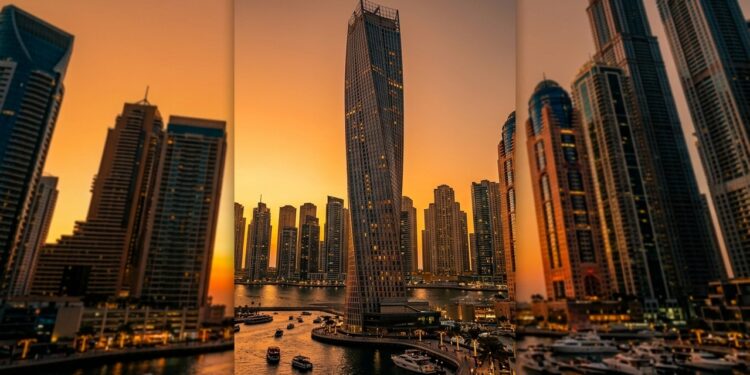

Concluída em 2013, a Cayan Tower é uma torre residencial com aproximadamente 307 metros. Sua rotação não acontece por movimento mecânico, pois todos os pavimentos permanecem fixos depois da construção.
A planta de cada andar é posicionada com uma pequena diferença angular em relação à anterior. A soma desses deslocamentos produz a rotação de 90 graus, enquanto o núcleo central permanece vertical e concentra elevadores, escadas, instalações e parte da resistência lateral.
Como concreto, lajes e pilares sustentam a espiral?

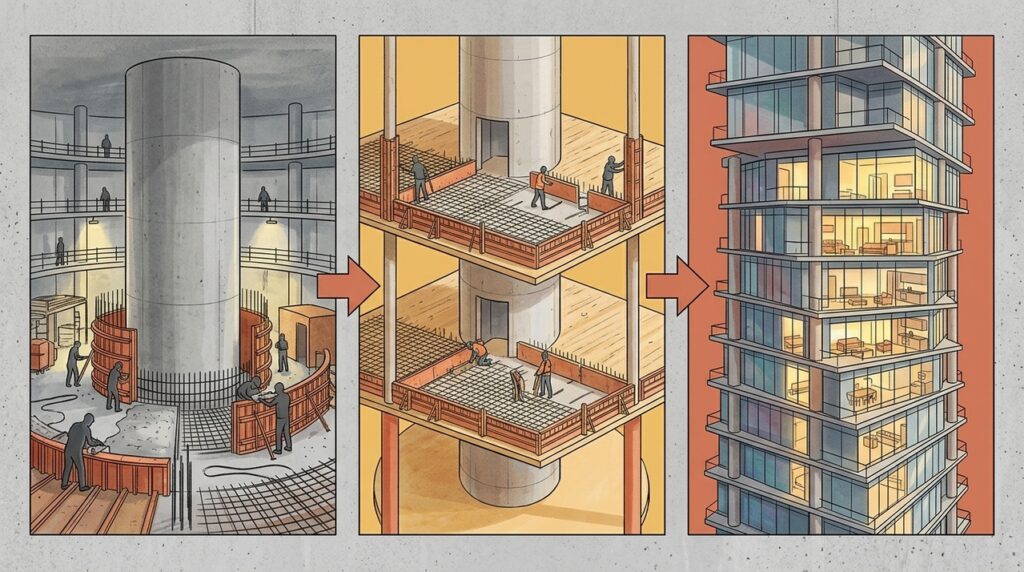

A estrutura foi executada principalmente em concreto armado moldado no local. As lajes conectam o núcleo às colunas periféricas e funcionam como diafragmas, elementos horizontais que distribuem forças do vento entre diferentes partes da torre.
Três componentes mantêm o caminho das cargas organizado:
Quais desafios aparecem quando cada andar muda de posição?
A rotação modifica o encontro entre lajes, colunas, paredes e painéis externos. O projeto precisou evitar que a forma exigisse centenas de componentes exclusivos, o que aumentaria custos, erros de montagem e tempo de execução.
- Reposicionar colunas sem criar inclinações estruturais excessivas.
- Manter elevadores e escadas em trajetórias verticais contínuas.
- Organizar tubulações entre apartamentos que mudam de orientação.
- Padronizar painéis mesmo com a fachada em rotação.
- Controlar esforços adicionais gerados pela geometria.
- Medir alinhamentos durante a concretagem de cada pavimento.
- Limitar movimentos provocados pelo vento no topo.
Como os apartamentos continuam organizados dentro da torção?
Na solução desenvolvida pela SOM, os pavimentos mantêm geometrias repetitivas ao redor do núcleo. Instalações principais seguem trajetórias verticais no centro ou em faixas técnicas próximas aos corredores.
Isso permite que apartamentos, paredes internas e fachadas usem componentes relativamente padronizados. A rotação também muda gradualmente a direção das vistas, orientando unidades inferiores para a marina e pavimentos mais altos para o Golfo.
Quais números resumem a engenharia da Cayan Tower?
Ensaios em túnel de vento e modelos tridimensionais ajudaram a dimensionar as colunas e verificar o comportamento da estrutura. A própria espiral altera o fluxo de ar e dificulta a formação contínua de vórtices organizados ao redor da torre.
Os principais indicadores são:
| Elemento | Dado | Papel no projeto |
|---|---|---|
| Altura Topo arquitetônico | Cerca de 307 metros | Escala vertical |
| Rotação acumulada Da base ao topo | 90 graus | Forma helicoidal |
| Rotação típica Entre pavimentos | Cerca de 1,2 grau | Mudança gradual |
| Unidades residenciais Apartamentos e coberturas | 495 unidades | Uso residencial |
| Conclusão Abertura da torre | 2013 | Estrutura concluída |
Por que a torre retorcida continua sustentando cargas de forma organizada?
A aparência sugere uma estrutura girando como uma peça única, mas o edifício foi dividido em etapas repetitivas. Cada laje recebe cargas locais, transfere esforços para núcleo e colunas e ocupa apenas uma posição ligeiramente diferente da anterior.
A Cayan Tower mostra que formas complexas podem nascer da repetição de decisões simples. A espiral resulta de pequenos deslocamentos controlados, enquanto concreto, circulação e instalações permanecem organizados ao redor de um eixo vertical estável.
