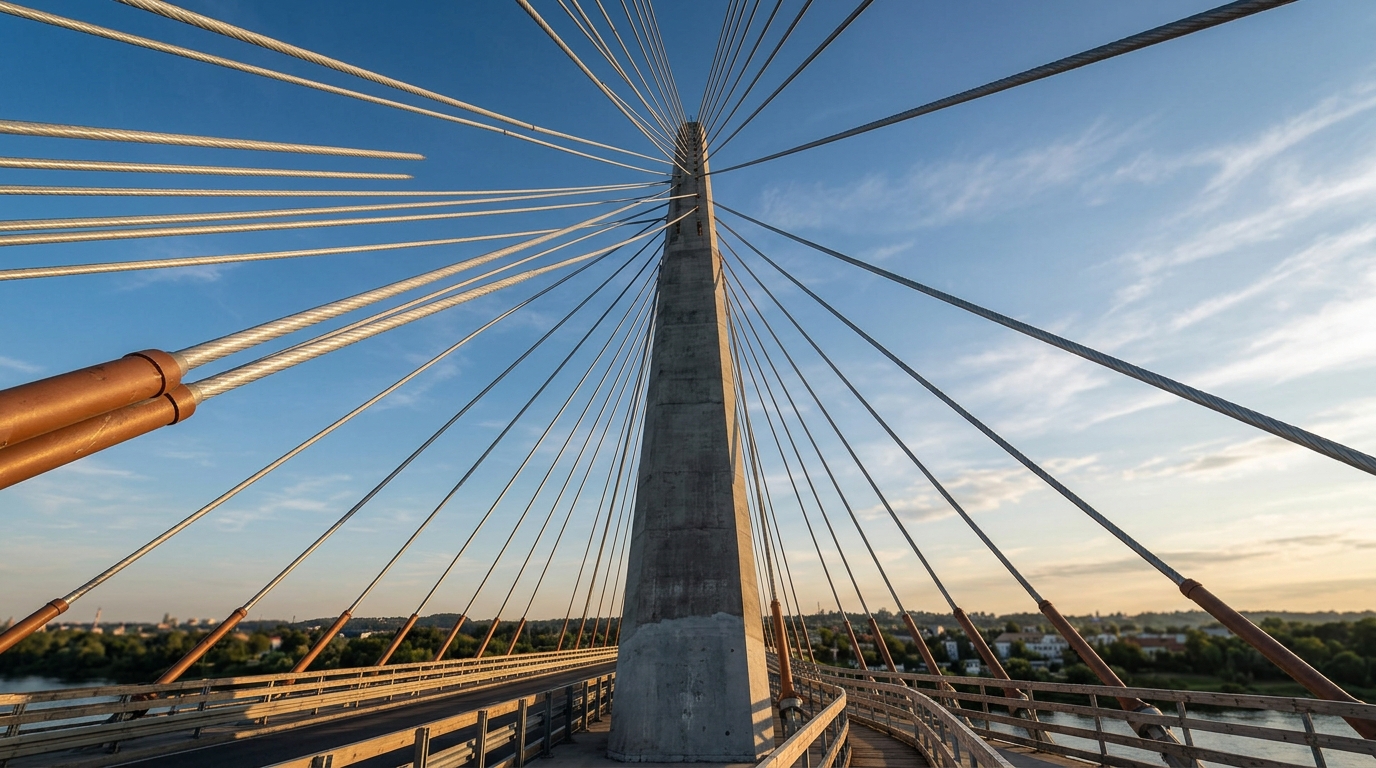

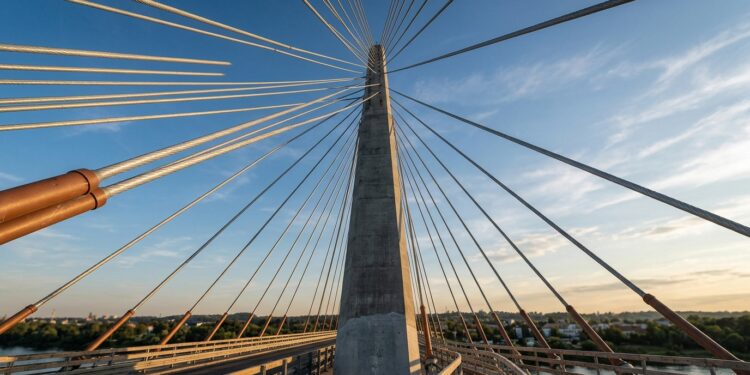

Uma ponte estaiada assimétrica pode sustentar um grande tabuleiro com um único mastro inclinado e dezenas de cabos tensionados. O equilíbrio surge quando tração, compressão, rigidez e fundações conduzem cada carga por um caminho estrutural controlado.
Como um único mastro consegue sustentar um grande vão?
Em uma ponte estaiada, os estais, cabos inclinados ligados diretamente ao tabuleiro, trabalham principalmente sob tração. Eles recolhem o peso da pista, dos veículos e das demais cargas, transferindo esses esforços para o mastro.
O mastro, torre que recebe e organiza os cabos, trabalha principalmente sob compressão. As forças descem por sua estrutura até a fundação, enquanto o tabuleiro distribui esforços entre os pontos de ancoragem e ajuda a limitar deformações entre os estais.
Quais elementos formam o caminho das forças?
A estabilidade não depende da resistência isolada de um cabo ou de uma torre. Cada elemento recebe uma parcela do esforço e a transfere ao componente seguinte, até que as cargas alcancem o solo.
Os três caminhos estruturais mais importantes são:
O que mantém uma estrutura assimétrica em equilíbrio?
Quando os cabos aparecem principalmente de um lado, suas forças produzem uma tendência de rotação. O projeto precisa compensar esse momento de tombamento, esforço que tenta girar o mastro e levantar ou pressionar partes da fundação.
As soluções mais usadas para controlar esse desequilíbrio incluem:
- Inclinação do mastro na direção oposta à tração predominante dos estais.
- Cabos traseiros ancorados em blocos de concreto ou em um vão menor.
- Contrapesos incorporados ao mastro, ao tabuleiro ou à fundação.
- Tabuleiro rígido para distribuir forças entre diferentes ancoragens.
- Fundações profundas capazes de resistir a forças horizontais e rotação.
- Sequência de construção calculada para evitar desequilíbrios temporários.

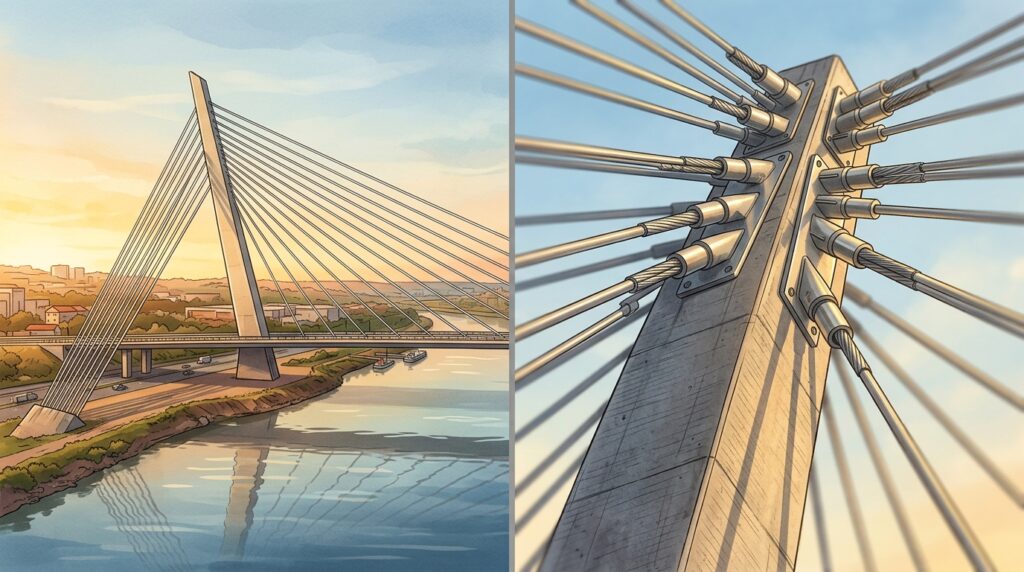

Por que o mastro costuma aparecer inclinado?
A inclinação pode aproximar o peso próprio do mastro da direção necessária para equilibrar a tração dos cabos. Em certas configurações, a própria massa da torre participa do contrapeso, reduzindo parte da força que precisaria ser absorvida por cabos traseiros.
Essa geometria não elimina a necessidade de cálculos rigorosos. O mastro inclinado também recebe flexão, forças horizontais e efeitos do vento. Durante a construção, cada novo segmento e cada cabo tensionado alteram o equilíbrio antes que a estrutura alcance sua configuração definitiva.
Leia também: A roda de 1.800 toneladas que levanta barcos na Escócia e substitui 11 eclusas em poucos minutos
Quais vantagens e limites aparecem em áreas urbanas?
Um único mastro pode liberar o canal navegável e reduzir a quantidade de pilares próximos à água. A solução também permite construir parte do tabuleiro por segmentos, avançando a partir da margem sem ocupar toda a área inferior com estruturas provisórias.
Essas vantagens dependem das condições do terreno e do espaço disponível:
| Aspecto | Efeito no projeto | Avaliação |
|---|---|---|
| Canal livre Menos pilares dentro da água | Facilita navegação e reduz interferências no fluxo | Vantagem |
| Área urbana Concentração dos apoios | Pode liberar espaço sob parte do tabuleiro | Favorável |
| Fundação Grandes esforços concentrados | Exige solo resistente ou elementos profundos | Condicionante |
| Vibração dos cabos Ação combinada de vento e chuva | Análise dinâmica e amortecimento podem ser necessários | Controle técnico |

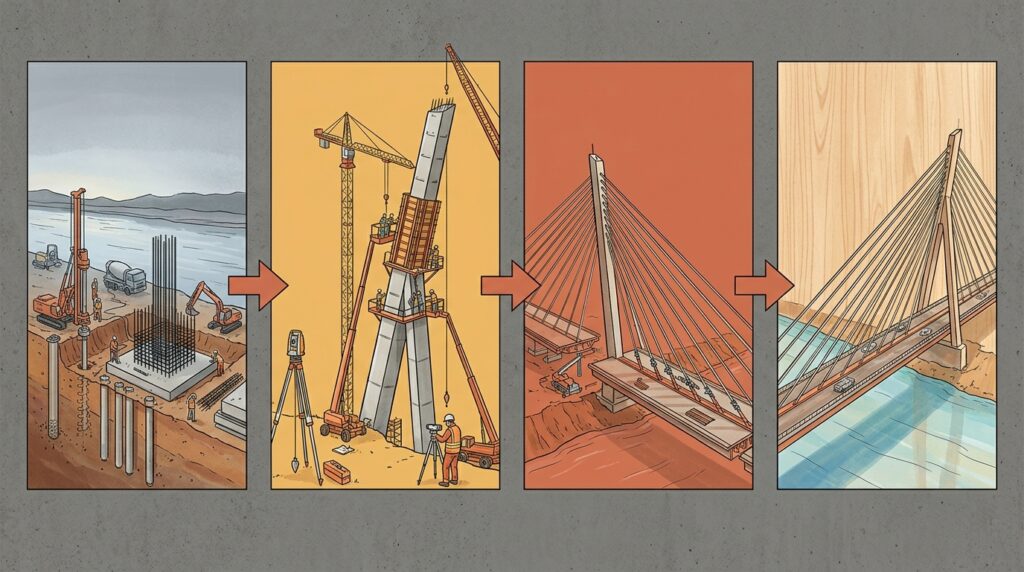

| Construção Equilíbrio muda a cada etapa | Tensionamento dos estais segue uma sequência calculada | Planejamento |
Por que dezenas de cabos trabalham como um único sistema?
Cada estai sustenta uma região do tabuleiro, mas sua tensão interfere nos cabos vizinhos, no mastro e nas fundações. Sensores, inspeções e ajustes acompanham esse comportamento, pois alterar um único cabo pode modificar a distribuição de esforços em vários pontos da ponte.
A força de uma ponte estaiada assimétrica nasce dessa cooperação. Dezenas de elementos relativamente esbeltos formam um sistema capaz de equilibrar grandes vãos, desde que geometria, rigidez, ancoragens, proteção contra corrosão e comportamento dinâmico sejam tratados como partes da mesma estrutura.
