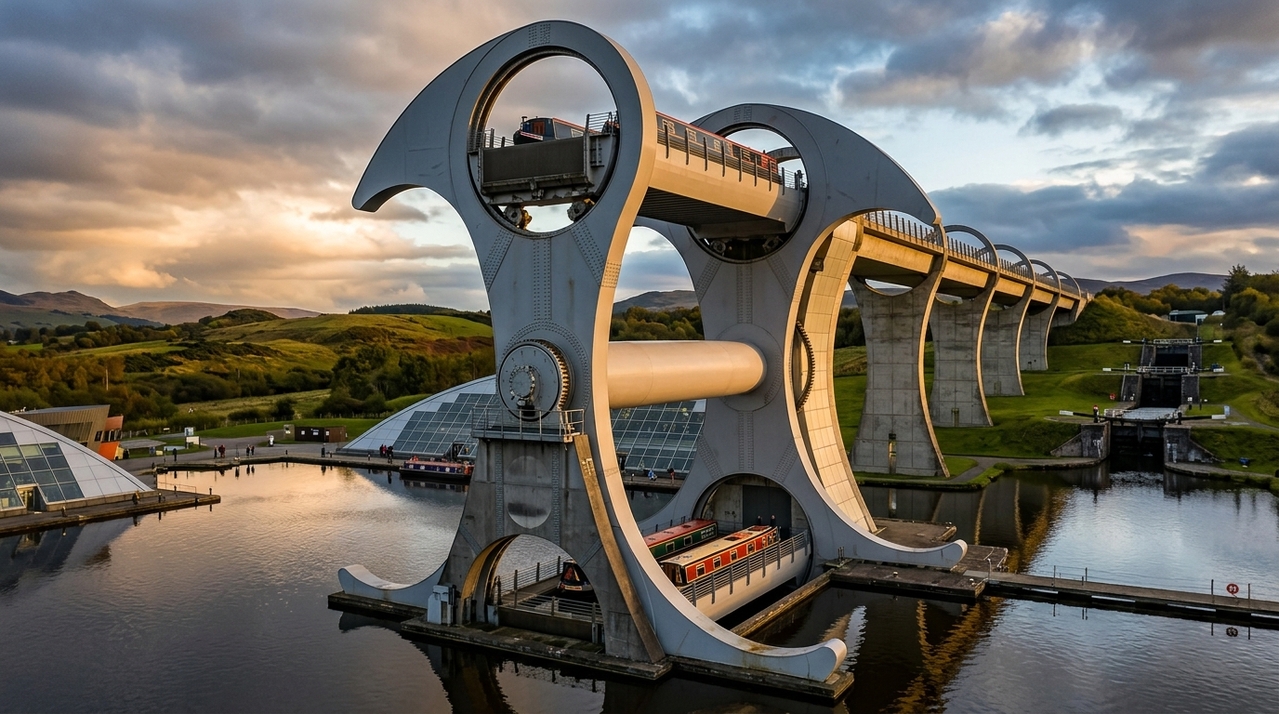

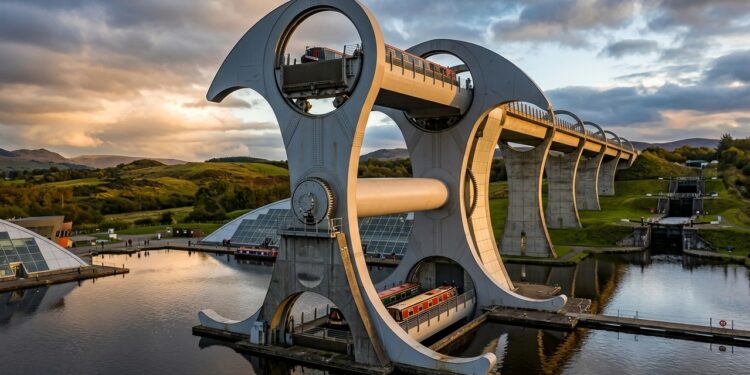

A Falkirk Wheel conecta dois canais escoceses separados por 35 metros de altura. A roda eleva barcos por 24 metros, enquanto duas eclusas vencem o trecho restante, usando gôndolas equilibradas e apenas uma pequena quantidade de eletricidade.
Em que estágio está a Falkirk Wheel?
Inaugurada em 2002, a Falkirk Wheel permanece em operação na Escócia. Ela reconectou os canais Forth and Clyde e Union, separados durante décadas após o abandono e a desmontagem da antiga sequência de eclusas.
A estrutura é considerada o único elevador de barcos totalmente rotativo desse tipo. A diferença total entre os canais chega a 35 metros, mas a roda vence diretamente 24 metros. Depois, embarcações atravessam um aqueduto e duas eclusas para completar os 11 metros restantes.
Como duas gôndolas conseguem permanecer equilibradas?
Cada gôndola funciona como uma grande caixa cheia de água. Quando um barco entra, ele desloca uma quantidade de água com peso equivalente ao próprio barco, mantendo praticamente constante a massa total transportada pela roda.
Três princípios tornam o giro possível:

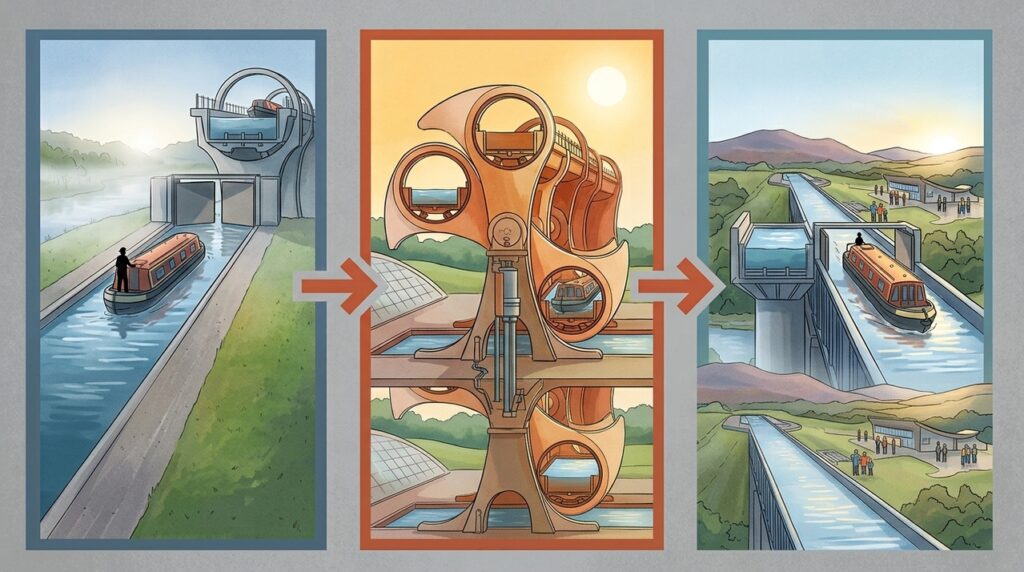

Quais etapas levam um barco do canal inferior ao superior?
O processo exige portas estanques e níveis cuidadosamente alinhados. A água não pode escapar entre a gôndola e o canal durante a entrada, o fechamento ou o início da rotação.
- O barco entra na gôndola posicionada no nível inferior.
- Uma porta fecha e separa a caixa do canal.
- Sistemas verificam nível, equilíbrio e condições de segurança.
- Motores iniciam uma rotação de meio círculo.
- Engrenagens mantêm as duas gôndolas horizontais.
- O barco chega ao aqueduto aproximadamente 24 metros acima.
- Duas eclusas completam a subida até o Union Canal.
Como uma estrutura de 1.800 toneladas foi montada?
A roda utilizou aproximadamente 1.200 toneladas de aço. Seus componentes foram fabricados e montados inicialmente em Derbyshire, depois desmontados e transportados até Falkirk em 35 cargas rodoviárias para nova montagem no local.
Os elementos foram unidos principalmente com milhares de parafusos, evitando que ciclos repetidos de carga provocassem problemas de fadiga em extensas soldas. Fundações com estacas de concreto alcançando a rocha sustentam a roda, os apoios e as forças produzidas durante cada movimento.
Quais números mostram a eficiência da Falkirk Wheel?
A Scottish Canals informa que a roda substituiu uma escadaria de 11 eclusas, cuja passagem exigia numerosas operações manuais e poderia ocupar grande parte de um dia.
Os principais indicadores são:
| Elemento | Dado | Papel no sistema |
|---|---|---|
| Massa da estrutura Conjunto rotativo | 1.800 toneladas | Movimento equilibrado |
| Elevação da roda Gôndola inferior ao aqueduto | 24 metros | Subida rotativa |
| Desnível total Entre os dois canais | 35 metros | Roda e duas eclusas |
| Água por gôndola Capacidade aproximada | 500 mil litros | Flutuação dos barcos |
| Energia por rotação Consumo informado | 1,5 kWh | Baixo esforço motriz |
Por que uma roda conseguiu substituir 11 eclusas?
As antigas eclusas dividiam o desnível em vários degraus, consumindo tempo e exigindo a abertura sucessiva de dezenas de portões. A roda concentra a maior parte da elevação em um movimento contínuo, sem descartar grandes volumes de água a cada passagem.
A Falkirk Wheel combina um princípio conhecido há mais de dois milênios com fabricação industrial, controles eletrônicos e engenharia moderna. Sua eficiência não surge de motores muito potentes, mas do equilíbrio que permite mover barcos, água e milhares de toneladas como partes de uma mesma máquina.
