A Ponte Beipanjiang Guanxing atravessa uma garganta profunda em Guizhou com um vão principal de 388 metros. Cabos ancorados nas montanhas sustentam um tabuleiro de concreto protendido situado mais de 360 metros acima do rio.
Como a Ponte Beipanjiang Guanxing atravessa o cânion sem pilares no rio?
Inaugurada em 28 de dezembro de 2003, a ponte liga áreas dos condados de Guanling e Zhenfeng. A garganta profunda e as encostas íngremes tornavam pouco viável erguer pilares intermediários ou montar grandes estruturas de apoio desde o fundo do vale.

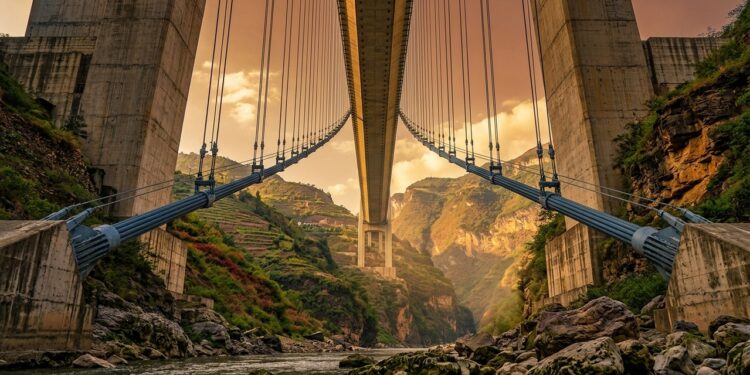

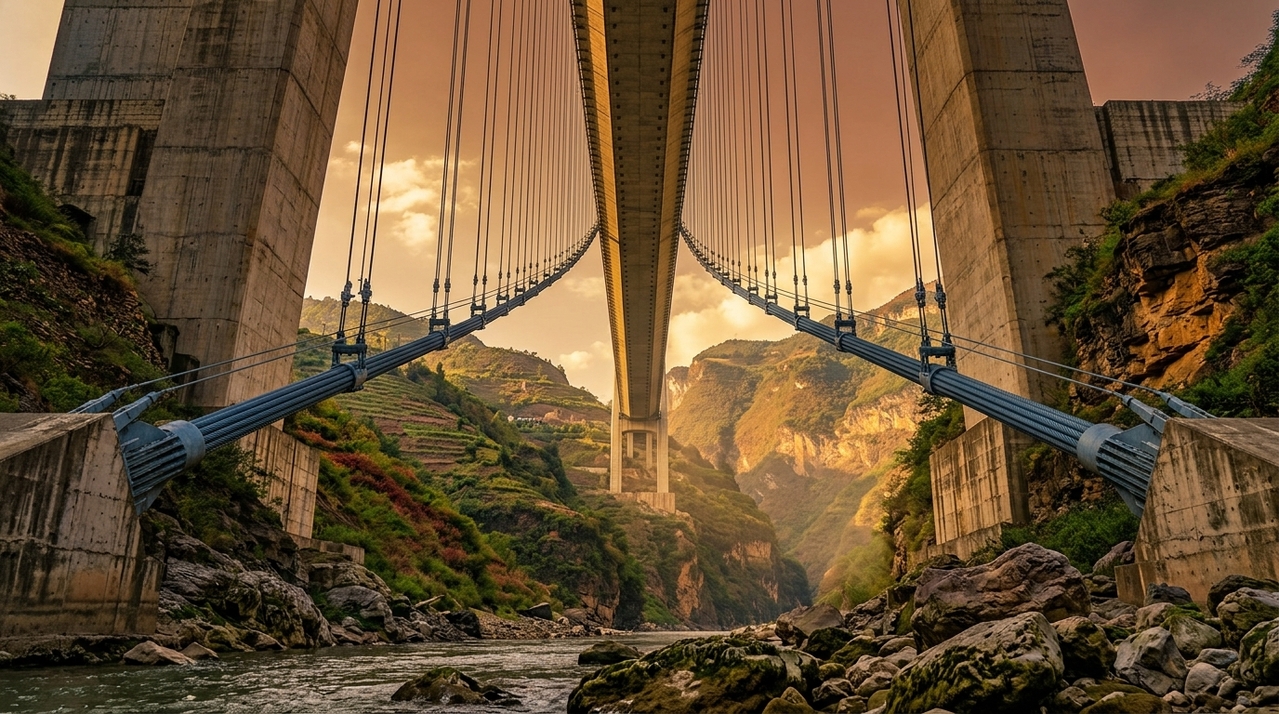

Os engenheiros adotaram uma ponte suspensa de vão único. O peso do tabuleiro alcança os cabos principais por meio de pendurais verticais, segue para as torres e termina nas ancoragens construídas nas extremidades rochosas.
Quais elementos mantêm o tabuleiro suspenso sobre o Beipanjiang?
A estabilidade depende de componentes que resistem de maneiras diferentes. Cabos trabalham principalmente sob tração, enquanto torres, tabuleiro e fundações recebem compressão, flexão e esforços provocados pelo vento.
Três conjuntos formam o sistema resistente:
Como o tabuleiro foi montado sobre uma garganta tão profunda?
Em vez de construir andaimes desde o rio, as equipes utilizaram cabos provisórios de içamento estendidos entre as margens. Eles funcionaram como uma linha aérea para transportar e posicionar as peças pré-fabricadas sobre o vazio.

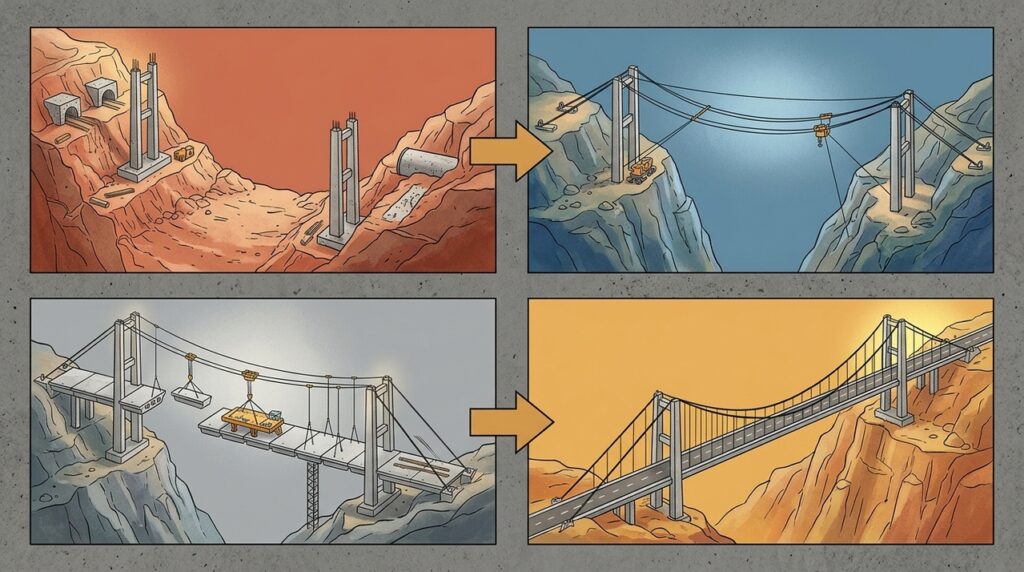

A montagem seguiu uma sequência controlada:
- Construir torres e ancoragens nas duas extremidades do cânion.
- Levar cabos auxiliares de uma margem à outra com apoio aéreo.
- Instalar os cabos principais e os pendurais verticais.
- Içar individualmente as peças de concreto do tabuleiro.
- Posicionar cada elemento com uma plataforma móvel de montagem.
- Unir e protender as peças para formar uma estrutura contínua.
O sistema sem escoramentos permitiu instalar 78 peças principais em apenas 18 dias. A operação reduziu o trabalho realizado nas encostas e evitou intervenções extensas no fundo do cânion.
Como o formato do tabuleiro controla as oscilações provocadas pelo vento?
Uma ponte suspensa pode se mover verticalmente e girar sob rajadas. Para aumentar a resistência à torção, o tabuleiro recebeu uma seção transversal semelhante a um pequeno haltere, com regiões laterais mais rígidas conectadas pela área central.
A documentação da Administração Rodoviária de Guizhou informa que essa geometria foi escolhida considerando o vão e as exigências contra o vento. A rigidez limita diferenças de movimento entre as duas bordas da pista.
Como as cargas percorrem a ponte até alcançar as montanhas?
Veículos, peso próprio e vento entram no sistema por pontos diferentes, mas precisam terminar no terreno. O comportamento seguro depende da continuidade desse caminho e do equilíbrio entre cabos flexíveis e elementos de concreto mais rígidos.
A transferência pode ser comparada desta forma:
| Elemento | Força predominante | Função |
|---|---|---|
| Tabuleiro Concreto protendido | Flexão e torção | Distribuir cargas |
| Pendurais Cabos verticais | Tração | Suspender a pista |
| Cabos principais Curvas sobre as torres | Tração elevada | Levar forças às margens |
| Torres e ancoragens Apoios nas extremidades | Compressão e reação | Transferir ao terreno |
Por que a Ponte Beipanjiang Guanxing marcou a engenharia chinesa?
Quando entrou em operação, a ponte foi reconhecida como a mais alta do mundo pela distância entre a pista e o rio. Ela também se destacou pelo vão de 388 metros e pelo uso incomum de peças de concreto protendido como elemento de rigidez de uma grande ponte suspensa.
A Ponte Beipanjiang Guanxing mostra como o sistema estrutural pode ser adaptado ao relevo. Cabos atravessaram o vazio, as torres permaneceram junto às bordas e o tabuleiro foi montado pelo alto, transformando uma garganta antes demorada de contornar em uma travessia direta.
