O isolamento sísmico do terminal Sabiha Gökçen permite que um edifício com mais de 160 mil m² se desloque horizontalmente durante terremotos. Cerca de 300 dispositivos reduzem a aceleração transmitida do solo para a estrutura.
Como o isolamento sísmico protege um terminal inteiro?
Inaugurado em 2009, o terminal internacional fica em Istambul, próximo à Falha da Anatólia do Norte. Como aeroportos precisam continuar atendendo operações essenciais após grandes abalos, o projeto buscou limitar danos estruturais e também proteger fachadas, instalações e equipamentos internos.
Em vez de ligar rigidamente os pilares às fundações, os engenheiros criaram um plano de isolamento sísmico. Os dispositivos separam parcialmente o movimento rápido do terreno do deslocamento mais lento da parte superior do edifício.
Quais elementos permitem que o terminal se movimente com controle?

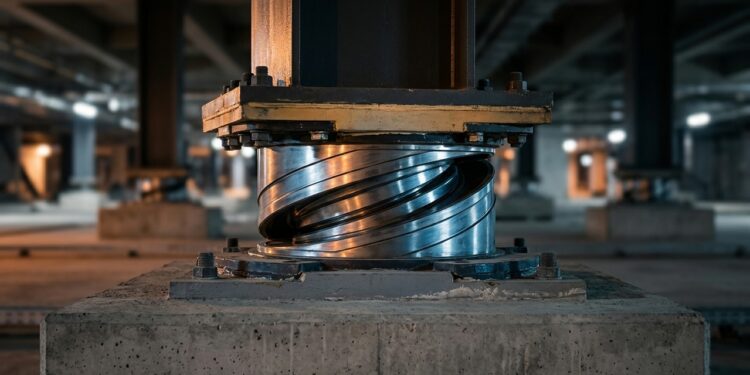

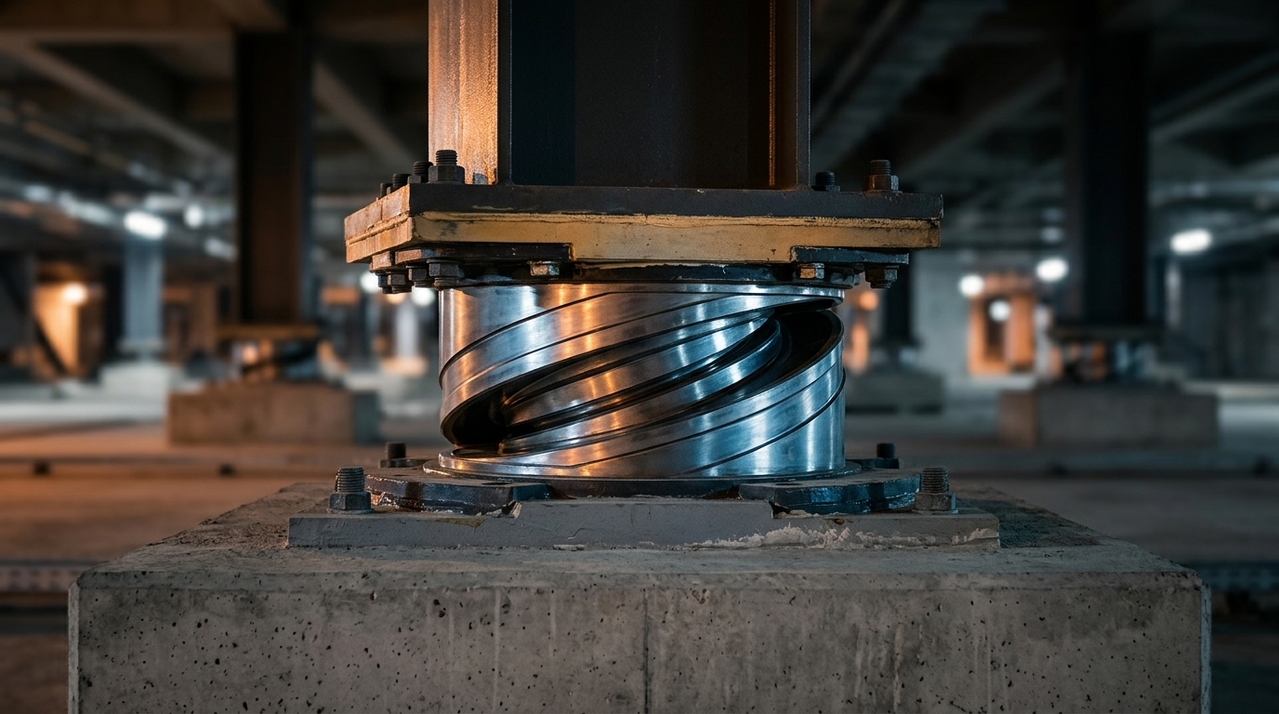

Os isoladores não são amortecedores convencionais instalados ao redor do prédio. Eles ficam entre a fundação e a superestrutura, sustentando permanentemente o peso do terminal e permitindo deslocamentos laterais durante um terremoto.
Três características concentram esse funcionamento:
Como os isoladores de pêndulo de fricção funcionam durante o tremor?

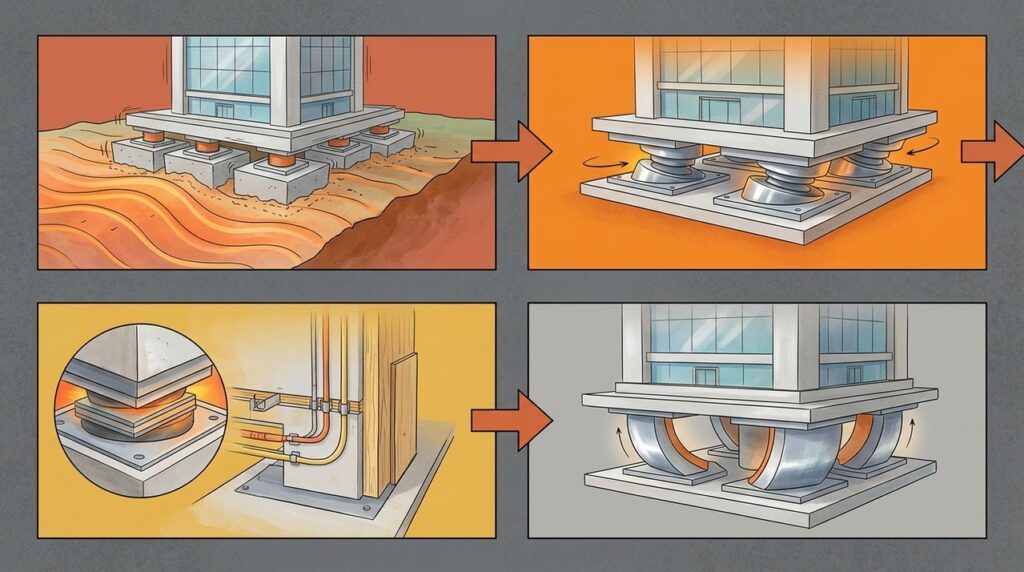

Quando o solo acelera, as fundações acompanham esse movimento. Os isoladores deslizam sobre superfícies curvas, aumentando o tempo necessário para que a superestrutura complete cada oscilação e reduzindo as forças rápidas transmitidas aos pavimentos.
O comportamento pode ser resumido nestas etapas:
- O movimento sísmico alcança as fundações do terminal.
- Os isoladores permitem deslocamento entre a base e a superestrutura.
- As superfícies curvas conduzem o movimento lateral dos apoios.
- O atrito dissipa parte da energia recebida.
- A geometria do pêndulo ajuda o terminal a retornar à posição central.
- Juntas flexíveis acompanham tubulações, cabos e conexões em movimento.

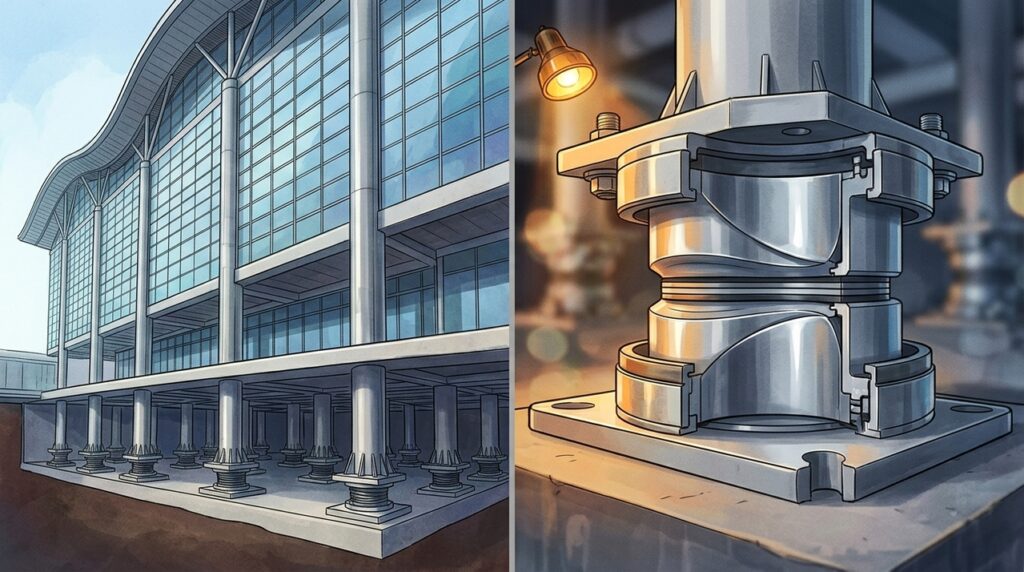

Os dispositivos adotados são do tipo pêndulo de fricção triplo. Diferentes superfícies entram em ação conforme o deslocamento aumenta, oferecendo respostas graduais para tremores moderados e movimentos muito mais intensos.
Por que reduzir a aceleração protege mais que pilares e vigas?
Mesmo quando a estrutura principal permanece de pé, acelerações elevadas podem romper tubulações, deslocar divisórias, danificar esteiras de bagagem e derrubar equipamentos. Em um aeroporto, esses danos não estruturais podem impedir a operação por longos períodos.
Segundo a engenharia do terminal Sabiha Gökçen, o sistema foi projetado para reduzir em cerca de 80% as cargas sísmicas laterais. O objetivo não é tornar o edifício imóvel, mas permitir movimentos mais lentos e uniformes.
O que cada parte do sistema precisa fazer durante um terremoto?
O isolamento funciona somente quando estrutura, juntas e instalações são projetadas para trabalhar juntas. Uma tubulação rígida atravessando o plano móvel poderia se romper, mesmo que os pilares permanecessem protegidos.
As funções principais podem ser organizadas desta forma:
| Componente | Função durante o abalo | Resultado esperado |
|---|---|---|
| Isoladores Cerca de 300 unidades | Alongar o movimento e dissipar energia | Menor aceleração |
| Superestrutura metálica Pilares, vigas e pisos | Mover-se de maneira relativamente uniforme | Menos deformações |
| Juntas sísmicas Espaços ao redor do edifício | Oferecer espaço livre para o deslocamento | Evitar impactos |
| Conexões flexíveis Cabos e tubulações | Acompanhar a movimentação entre os níveis | Manter serviços |
Por que o isolamento sísmico pode ajudar o aeroporto a continuar operando?
O projeto foi analisado em 14 cenários sísmicos, considerando não apenas a prevenção do colapso, mas níveis de desempenho ligados à ocupação e à continuidade operacional. Isso exige proteger componentes que normalmente recebem menos atenção em edifícios convencionais.
O terminal Sabiha Gökçen mostra que resistir a um terremoto não significa impedir todo movimento. O isolamento sísmico cria um local controlado para que ele aconteça, reduzindo as forças que alcançam passageiros, equipamentos e a estrutura construída acima das fundações.
