O InterContinental Shanghai Wonderland transformou uma pedreira abandonada de aproximadamente 88 metros em um hotel de 18 pavimentos. Apenas dois ficam acima da borda, enquanto 16 descem pelo penhasco e os dois níveis inferiores chegam abaixo da água.
Como o InterContinental Shanghai Wonderland ocupa uma pedreira de 88 metros?

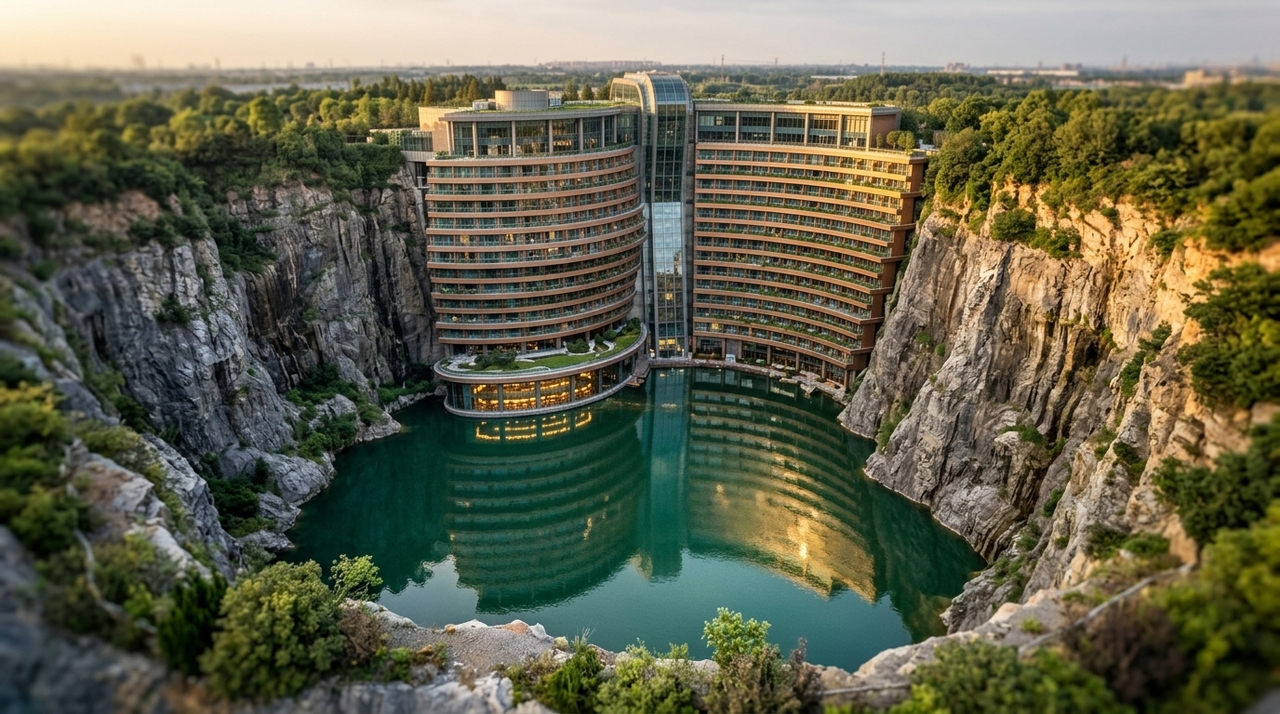

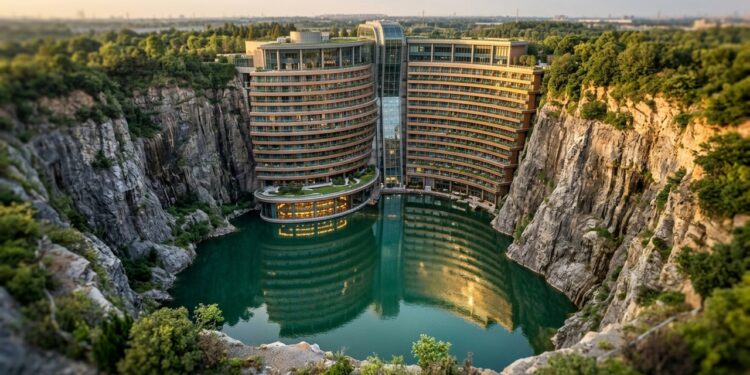

Inaugurado em 2018, o hotel fica no distrito de Songjiang, em Xangai. A antiga pedreira possui formato aproximadamente elíptico, com cerca de 280 metros por 220 metros e paredes muito inclinadas.
Em vez de preencher a escavação, o projeto utilizou sua geometria. As alas de hospedagem acompanham a parede rochosa, enquanto a parte inferior encontra o lago formado no fundo da pedreira. Dois pavimentos permanecem acima do terreno e 16 ficam abaixo dele.
Quais soluções mantêm o edifício seguro junto ao penhasco?
Décadas de exposição deixaram partes da rocha alteradas e fraturadas. Antes e durante a construção, levantamentos geológicos identificaram descontinuidades e setores que poderiam perder estabilidade.
Três sistemas foram essenciais para controlar esse ambiente:
Como milhares de toneladas de materiais chegaram ao fundo da pedreira?
A profundidade transformou a logística em parte da engenharia. Concreto, componentes metálicos e equipamentos precisavam descer aproximadamente 80 metros antes de alcançar as frentes de trabalho localizadas no fundo.

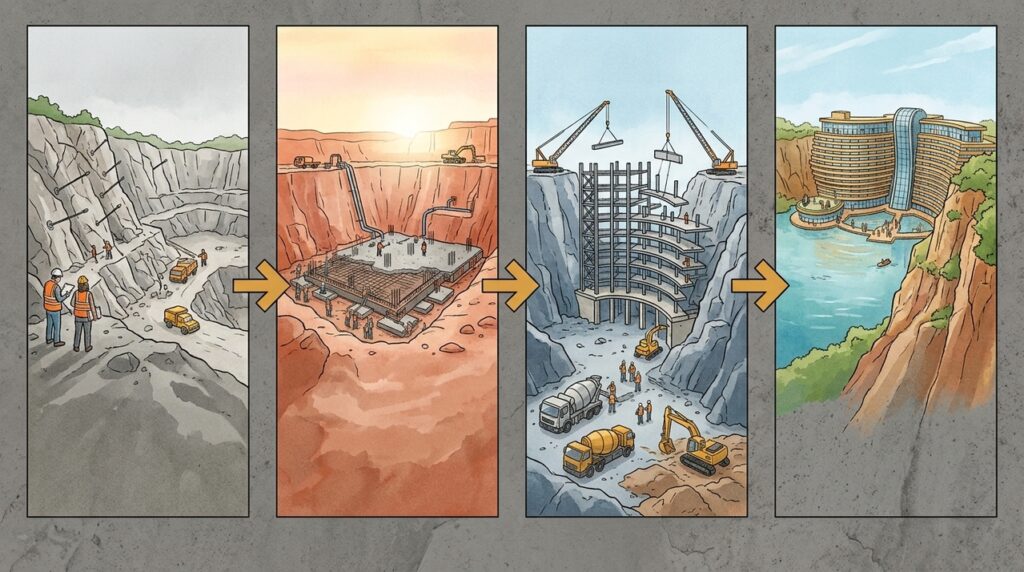

A execução exigiu uma sequência específica:
- Mapear e estabilizar os setores frágeis da parede rochosa.
- Preparar acessos temporários para trabalhadores e equipamentos.
- Transportar concreto pela grande diferença de altura sem segregação da mistura.
- Executar fundações sobre o terreno preparado no fundo da pedreira.
- Içar componentes de aço em uma área com pouco espaço para montagem.
- Controlar deformações durante o avanço das alas curvas do edifício.
A estrutura metálica principal possui geometria curva e utilizou aproximadamente 6.846 toneladas de aço. Alguns componentes individuais chegaram a cerca de 32 toneladas, exigindo planejamento detalhado das operações de içamento.
Como impermeabilização e drenagem protegem os pavimentos junto à água?
Os dois níveis inferiores ficam abaixo do nível do lago, portanto paredes, juntas e aberturas precisam impedir infiltrações sob pressão. Nessas condições, impermeabilização não é apenas um acabamento, mas parte da proteção permanente dos ambientes internos.
Drenagem também é necessária para captar infiltrações e águas que chegam pelas paredes da pedreira. Bombas, canais e monitoramento do nível da água complementam as barreiras estanques, permitindo que qualquer entrada controlada seja retirada antes de alcançar áreas ocupadas ou equipamentos.
Como as cargas do hotel chegam ao terreno e à rocha?

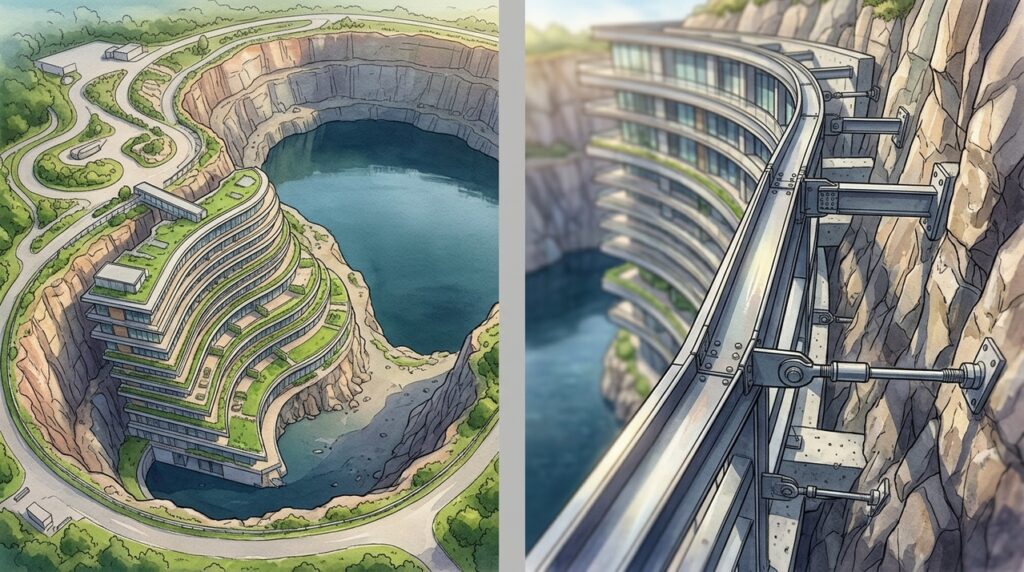

A posição dentro da escavação cria um comportamento incomum. Vento, peso próprio e ações sísmicas podem chegar ao edifício por regiões próximas ao fundo e também pelo contato estrutural nos níveis superiores.
O estudo estrutural do Shanghai Wonderland descreve um sistema de apoio em dois pontos, diferente do comportamento clássico de um edifício alto funcionando como um grande balanço vertical.
| Elemento | Desafio | Resposta de engenharia |
|---|---|---|
| Penhasco Mais de 80 m de altura | Rocha fraturada e alterada | Ancoragem e monitoramento |
| Fundo da pedreira Base estrutural | Grandes cargas concentradas | Fundações maciças |
| Pavimentos inferiores Junto ao lago | Pressão e infiltração de água | Estanqueidade e drenagem |
| Estrutura principal Geometria curva | Movimentos horizontais e deformações | Apoio em dois níveis |
Por que transformar a pedreira foi mais complexo que construir sobre um terreno vazio?
Em um terreno convencional, a construção modifica o local para receber o edifício. No InterContinental Shanghai Wonderland, ocorreu o inverso: a arquitetura precisou se adaptar a uma escavação existente, às paredes irregulares, ao lago e às restrições de acesso.
O resultado utiliza uma cicatriz industrial como parte permanente da arquitetura. A pedreira deixou de ser apenas o local da obra e passou a determinar forma, fundações, circulação, paisagem e vistas, transformando um vazio de 88 metros no principal elemento do projeto.
