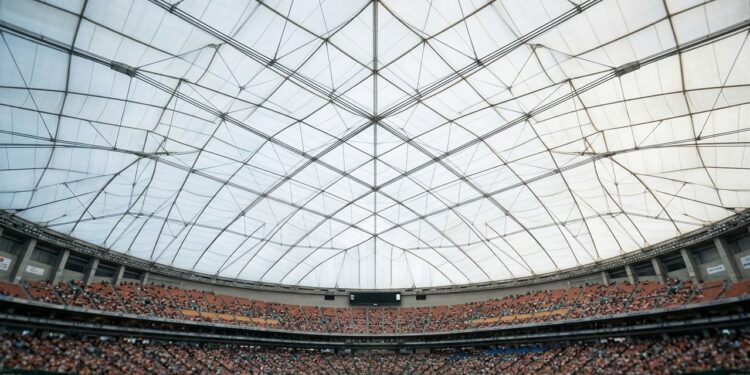

O Tokyo Dome mantém sua enorme cobertura elevada criando uma diferença de pressão de apenas 0,3% entre o interior e o exterior. Ventiladores alimentam continuamente a arena, enquanto membranas e cabos distribuem os esforços sobre um espaço com dezenas de milhares de lugares.
Como o Tokyo Dome consegue sustentar seu teto apenas com pressão do ar?
Inaugurado em 1988, o estádio utiliza uma estrutura pneumática do tipo air-supported. O princípio consiste em manter o ar interno ligeiramente mais pressurizado que a atmosfera externa, produzindo uma força distribuída sobre toda a membrana.
A diferença é pequena para os ocupantes, mas atua sobre uma área enorme. O resultado é força suficiente para manter a cobertura na geometria projetada sem uma floresta de pilares sustentando o centro da arena.
Quais componentes mantêm uma cobertura de centenas de toneladas estável?
A pressão não trabalha sozinha. A cobertura combina membranas leves, uma rede de cabos e equipamentos de ventilação que precisam operar de forma coordenada durante eventos, períodos fechados e mudanças nas condições externas.
Três conjuntos são essenciais:
Como os ventiladores transformam uma pequena diferença de pressão em sustentação?
Quando o ar é insuflado, a pressão interna aumenta até alcançar o nível necessário. Como essa pressão atua continuamente sobre milhares de metros quadrados, pequenas diferenças produzem uma força total elevada sobre a membrana.
O funcionamento pode ser resumido assim:
- Ventiladores enviam ar continuamente para dentro da arena.
- A pressão interna fica aproximadamente 0,3% acima da externa.
- A membrana recebe essa pressão por toda a sua superfície.

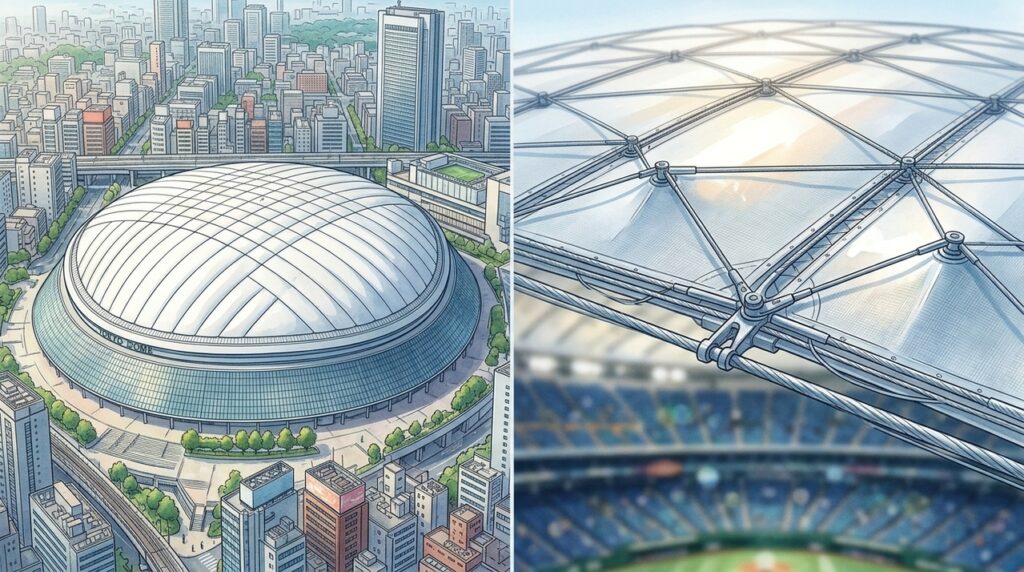

- Os cabos controlam a geometria e distribuem esforços.
- Portas especiais limitam a saída descontrolada de ar.
- O sistema ajusta a ventilação conforme a utilização do estádio.

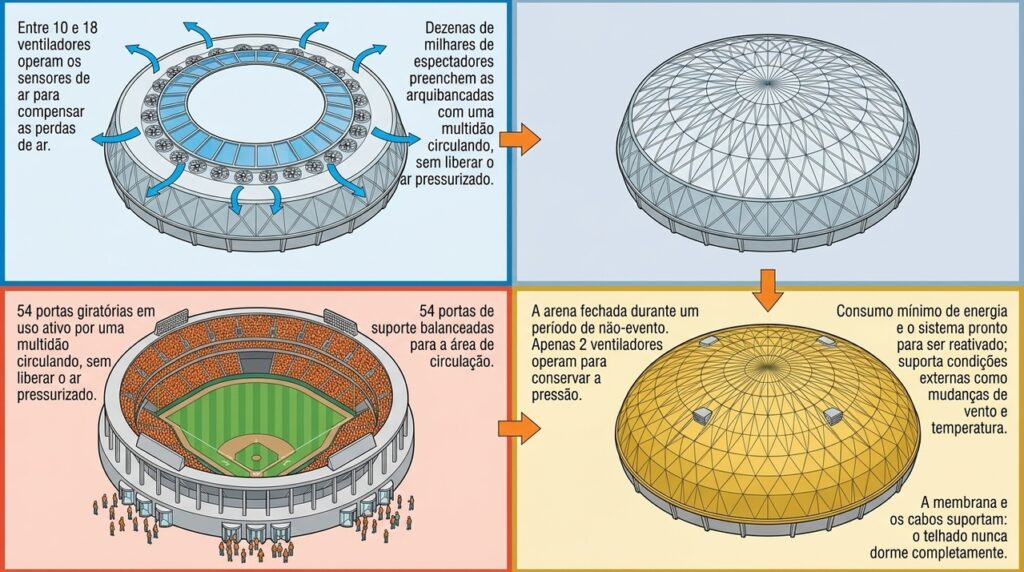

Durante eventos, normalmente funcionam entre 10 e 18 dos 36 ventiladores. Quando a arena está fechada, apenas dois podem ser suficientes para conservar a pressão requerida.
O que impede a cobertura de perder estabilidade quando milhares de pessoas saem?
A abertura simultânea de grandes portas poderia liberar rapidamente o ar pressurizado. Por isso, o estádio utiliza 54 portas giratórias, que permitem circulação de pessoas enquanto reduzem a comunicação direta entre o volume interno e o exterior.
O sistema oficial do Tokyo Dome também possui 80 portas balanceadas utilizadas como apoio em grandes fluxos e emergências. A estabilidade depende da combinação entre ventilação contínua, controle das aberturas e cobertura reforçada por cabos.
Quais números mostram a escala desse sistema pneumático?
A cobertura foi desenvolvida especificamente para uma arena de grandes dimensões. Mesmo sendo muito mais leve que uma cobertura convencional de aço e concreto, ela reúne centenas de toneladas de membranas, cabos e elementos associados.
Os principais números podem ser organizados assim:
| Elemento | Característica | Função |
|---|---|---|
| Pressão interna Diferença para o exterior | Cerca de 0,3% maior | Sustentar a membrana |
| Ventiladores Ao redor da arena | 36 unidades | Manter a pressão |
| Rede estrutural Cabos sobre a cobertura | 28 cabos | Controlar deformações |
| Cobertura Membrana dupla | Cerca de 400 t no conjunto informado | Fechar a arena |
Por que coberturas sustentadas pelo ar continuam sendo uma solução tão particular?

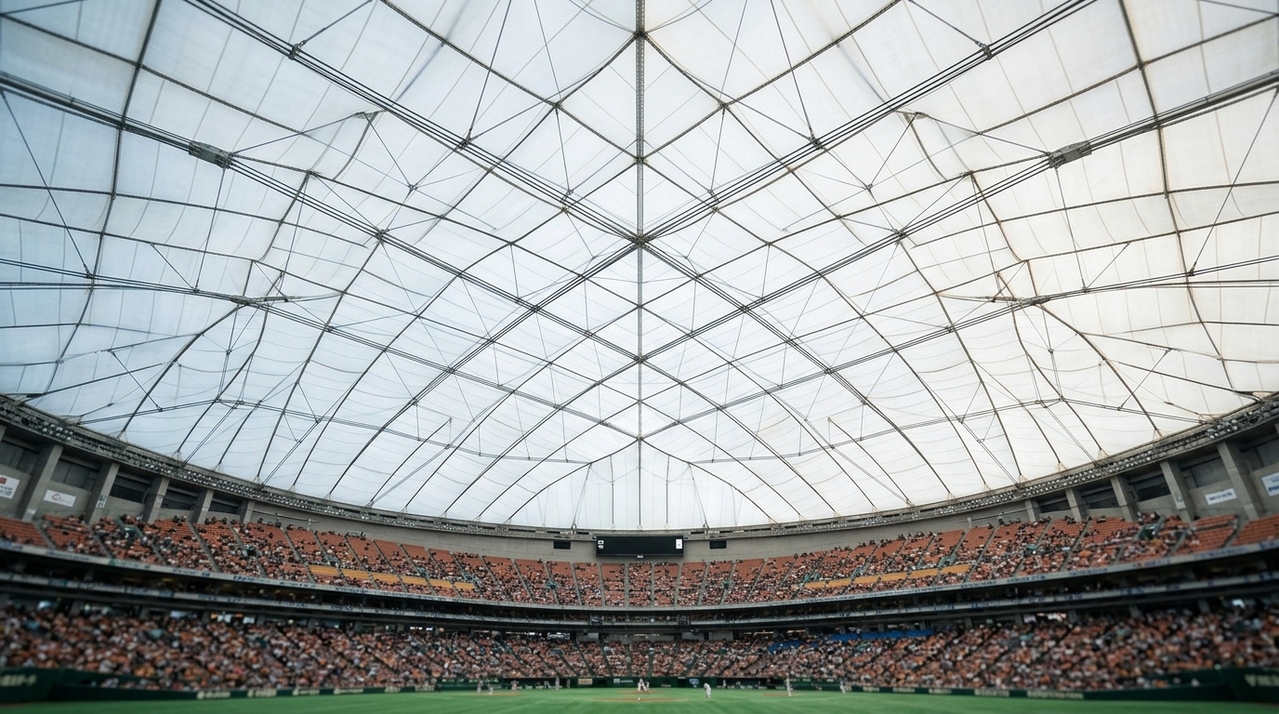

O Tokyo Dome mostrou que uma arena enorme pode dispensar grande parte da estrutura pesada normalmente necessária sobre o vão central. A membrana também permite a passagem de aproximadamente 5% da luz solar, reduzindo a sensação de um teto completamente opaco.
Essa eficiência exige uma condição incomum: o edifício inteiro participa do sistema estrutural, porque pressão, ventiladores e controle das entradas precisam funcionar continuamente. A cobertura pneumática economiza peso no alto, mas transforma o próprio ar interno em um elemento essencial da engenharia do estádio.
