As docas secas transformam enormes embarcações flutuantes em estruturas acessíveis por baixo do casco. No histórico complexo naval de Belfast, grandes bacias drenáveis, blocos de apoio, áreas de fabricação e guindastes pesados permitem construir, montar e reparar navios em uma escala difícil de reproduzir fora de um estaleiro.
Como as docas secas conseguem colocar um navio inteiro fora da água?
O Harland & Wolff, histórico estaleiro de Belfast, recebeu em 1968 uma grande doca projetada para construção e manutenção de superpetroleiros. Ela possui aproximadamente 335 metros de comprimento, 50 metros de largura e cerca de 12 metros de profundidade.

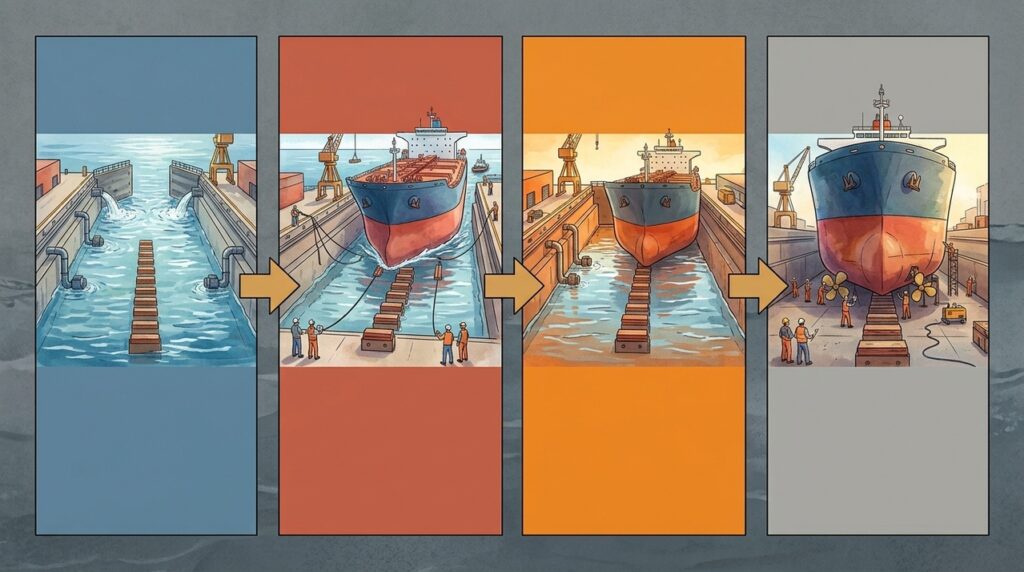

Uma doca seca, bacia que pode ser inundada e posteriormente esvaziada, recebe a embarcação enquanto ela ainda flutua. Depois que o navio é alinhado, a entrada é fechada e grandes sistemas de bombeamento retiram progressivamente a água até o casco alcançar os apoios preparados no fundo.
Como milhares de toneladas ficam apoiadas sem deformar o casco?

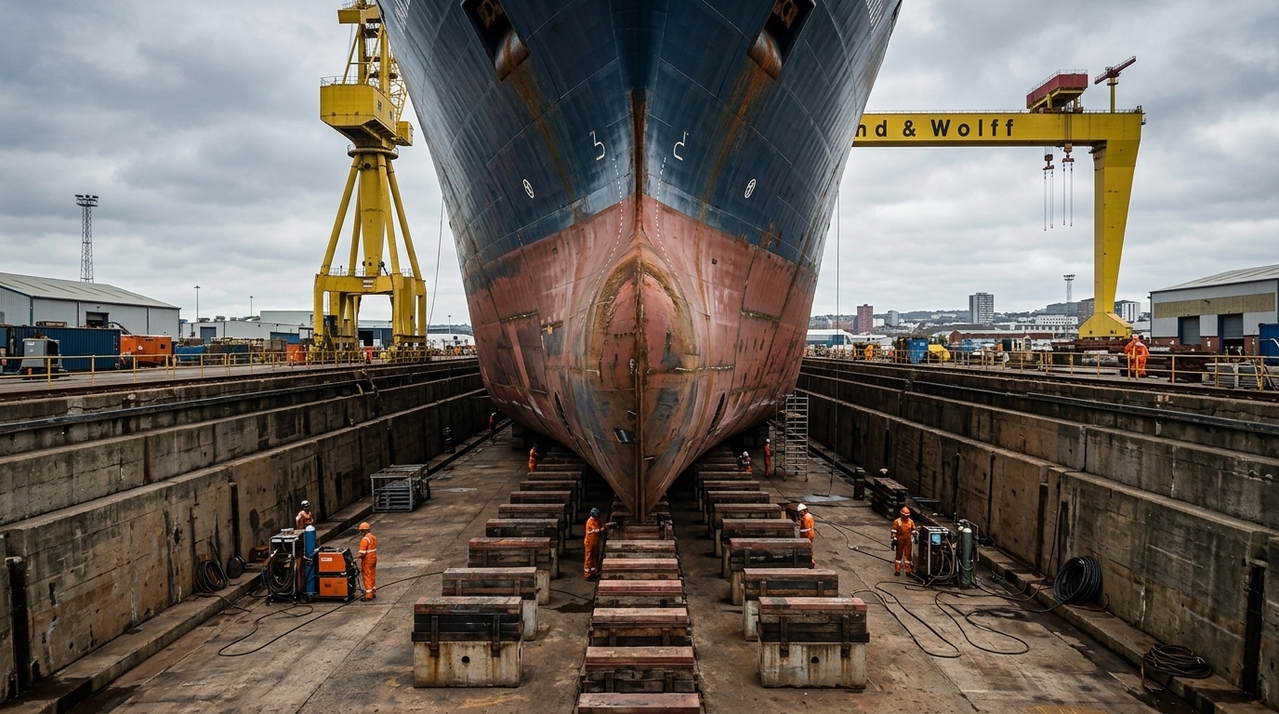

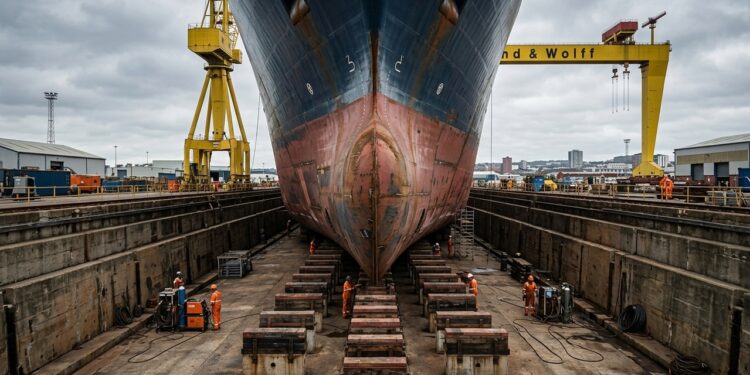

Antes da entrada da embarcação, equipes posicionam blocos de docagem, apoios dimensionados para receber cargas do casco quando a flutuação desaparece. A disposição segue a geometria e os pontos estruturalmente resistentes do navio, porque concentrar peso em locais inadequados poderia produzir tensões indesejadas.
Três elementos tornam essa operação possível:
Como guindastes monumentais transformam chapas em grandes módulos?
A construção naval moderna evita montar cada pequena peça diretamente dentro da doca. Chapas e perfis de aço são cortados, conformados e soldados em blocos estruturais, grandes seções pré-montadas que depois podem ser transportadas até a área de integração e unidas para formar o casco.
O processo geralmente reúne estas etapas:
- Chapas de aço são cortadas e conformadas conforme os desenhos de fabricação.
- Painéis recebem reforços longitudinais e transversais antes da montagem final.
- Partes menores são soldadas para formar blocos estruturais de grande porte.
- Os módulos são movimentados pelas áreas de pré-montagem até a região da doca.
- Guindastes posicionam grandes seções para alinhamento, soldagem e integração do casco.
Como a água é retirada sem fazer o navio sair da posição?
A retirada precisa acompanhar o assentamento do casco. Conforme o nível cai, a força de empuxo, força vertical exercida pela água sobre um corpo imerso, diminui. O peso transferido para os blocos aumenta até que a embarcação deixe de depender da água para permanecer sustentada.
A grande doca construída para superpetroleiros possui capacidade interna próxima de 200 mil metros cúbicos. Uma vez drenada, trabalhadores conseguem alcançar hélices, lemes, chapas inferiores e outras regiões normalmente escondidas abaixo da linha d’água.
Leia também: Um templo de madeira permanece de pé há mais de 1.300 anos em uma região atingida por terremotos
O que a escala das instalações permite fazer dentro do estaleiro?
O complexo atual reúne mais de uma doca de grande porte. Além da bacia de aproximadamente 335 por 50 metros, existe uma doca principal com cerca de 556 por 93 metros, apoiada por extensas áreas de fabricação e movimentação de estruturas.
As dimensões principais podem ser organizadas assim:
| Instalação | Dimensão ou capacidade | Aplicação |
|---|---|---|
| Belfast Dock Doca destinada a grandes embarcações | 335 m x 50,29 m | Construção e reparo |
| Doca principal Maior bacia do complexo | 556 m x 93 m | Grandes projetos |
| Guindastes de pórtico Equipamentos sobre a doca principal | Até 900 toneladas | Módulos pesados |
| Áreas de fabricação Galpões cobertos de produção | Mais de 30 mil m² | Pré-montagem |
Por que docas gigantes mudam a escala possível da construção naval?
Quanto maior o navio, mais difícil se torna movimentar grandes seções e acessar o casco depois da montagem. Uma instalação ampla permite trabalhar com módulos maiores, realizar operações simultâneas e colocar embarcações inteiras em ambiente seco para serviços que seriam complexos ou impossíveis com o casco flutuando.
É essa combinação que dá escala às docas secas. Bacias drenáveis, apoios preparados, áreas de pré-montagem e guindastes capazes de movimentar centenas de toneladas transformam milhares de peças de aço em estruturas navais gigantes, enquanto a mesma infraestrutura continua útil para manutenção e modernização ao longo da vida das embarcações.
