A Grand Central Madison leva oito vias ferroviárias até quase 46 metros abaixo das ruas de Manhattan. Em vez de abrir uma enorme estação na superfície, engenheiros escavaram cavernas na rocha, criaram conexões subterrâneas e integraram o novo terminal à infraestrutura ferroviária já existente.
Como a Grand Central Madison conseguiu caber tão profundamente sob Manhattan?
A Grand Central Madison possui quatro plataformas e oito vias distribuídas em dois níveis. Sua parte mais profunda fica aproximadamente 150 pés, cerca de 46 metros, abaixo da rua, sob uma região já ocupada por edifícios, metrô e ferrovias.
Construir em grande profundidade permitiu aproveitar a rocha competente de Manhattan e reduzir escavações abertas na superfície. O terminal ocupa enormes espaços subterrâneos paralelos à malha urbana, conectados por corredores, mezaninos, elevadores e longos conjuntos de escadas rolantes.
Quais técnicas permitiram escavar enormes estações sob edifícios existentes?

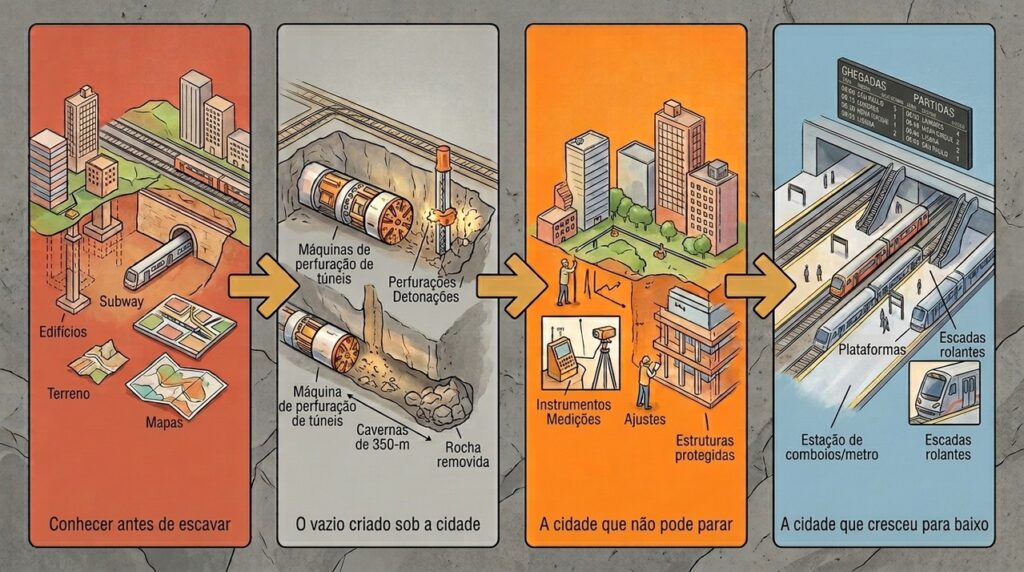

No lado de Manhattan, tuneladoras atravessaram rocha resistente enquanto grandes cavernas foram abertas por perfuração e detonação controlada. Duas dessas cavidades alcançaram aproximadamente 350 metros de comprimento, criando o espaço necessário para plataformas e vias ferroviárias.
Três recursos foram essenciais para executar a obra sem comprometer a cidade acima:
Como as escavações foram feitas sem danificar os edifícios acima?
O desafio não era apenas retirar rocha, mas controlar como a energia das detonações e a retirada de material afetariam fundações próximas. Um programa geotécnico acompanhou em tempo real vibrações e recalques em estruturas sensíveis localizadas sobre ou ao lado das obras.
O controle envolveu diferentes medidas:
- Mapear fundações e estruturas existentes antes de cada frente de escavação.
- Limitar vibrações produzidas pelas detonações subterrâneas.
- Medir deslocamentos do terreno durante as diferentes etapas da obra.
- Ajustar métodos de escavação quando os instrumentos identificavam variações relevantes.
- Preservar continuamente as operações ferroviárias e urbanas existentes.
Como passageiros chegam a plataformas localizadas quase 46 metros abaixo da rua?
A profundidade exigiu tratar circulação vertical como parte central do projeto. Passageiros atravessam um grande saguão subterrâneo e depois utilizam mezaninos, elevadores e extensos conjuntos de escadas rolantes para alcançar os dois níveis ferroviários instalados abaixo.
O terminal da Long Island Rail Road possui acessos distribuídos entre diferentes ruas e conexões com o terminal histórico. Dependendo da origem, a caminhada até as plataformas pode levar vários minutos, mostrando como profundidade e fluxo de passageiros precisaram ser planejados juntos.
Leia também: Erguida sobre palafitas, uma cidade amazônica mantém casas e ruas acima das águas durante as cheias
O que a estação subterrânea acrescentou à capacidade ferroviária de Manhattan?
A nova infraestrutura criou um segundo grande destino de Manhattan para trens provenientes de Long Island, anteriormente concentrados na Penn Station. O terminal também conecta passageiros ao metrô e às linhas ferroviárias existentes na região de Grand Central sem exigir uma nova estação monumental ocupando a superfície.
As principais características podem ser organizadas assim:
| Elemento | Escala | Função |
|---|---|---|
| Plataformas Distribuídas em dois níveis | 4 plataformas | Embarque ferroviário |
| Vias Atendimento dos trens | 8 vias | Maior capacidade |
| Profundidade Parte mais baixa do terminal | Cerca de 46 metros | Liberar a superfície |
| Circulação vertical Concourse, mezaninos e plataformas | Múltiplos níveis | Percursos mais longos |
Por que construir profundamente pode ser uma solução para cidades sem espaço?
A Grand Central Madison mostra que aumentar capacidade de transporte em uma região densamente construída não exige necessariamente substituir quarteirões inteiros. A rocha abaixo da cidade pode receber túneis, plataformas e instalações técnicas enquanto os edifícios e grande parte das atividades continuam acima.
Inaugurado em 2023, o terminal transforma profundidade em espaço urbano disponível. Seus oito trilhos e quatro plataformas foram inseridos abaixo de uma das áreas mais congestionadas da cidade, demonstrando como engenharia subterrânea pode ampliar uma rede ferroviária exatamente onde encontrar terreno livre na superfície seria praticamente impossível.
