O Swatch Headquarters transforma aproximadamente 4.600 vigas de madeira em uma casca curva com 240 metros de comprimento. Em vez de repetir peças padronizadas, o projeto combina geometria tridimensional, fabricação digital e encaixes de precisão para formar uma estrutura na qual praticamente cada componente ocupa uma posição específica.
Como o Swatch Headquarters transforma milhares de vigas em uma única casca?
O Swatch Headquarters utiliza uma gridshell, malha estrutural cuja geometria curva distribui esforços através de elementos interligados. A envoltória se estende por aproximadamente 240 metros, mede cerca de 35 metros de largura e alcança 27 metros no ponto mais alto.
A malha possui aproximadamente 4.600 vigas, e a fabricante responsável informa que nenhuma aparece exatamente na mesma versão duas vezes. Isso transforma a cobertura em algo próximo de um enorme quebra-cabeça tridimensional, no qual posição, orientação e geometria de cada componente precisam estar definidas antes da montagem.
Por que a fabricação digital foi indispensável para uma geometria tão irregular?
Desenhos bidimensionais convencionais seriam insuficientes para coordenar milhares de peças diferentes, suas interseções e a superfície curva resultante. O projeto utilizou modelagem tridimensional e planejamento paramétrico, no qual regras geométricas calculam automaticamente dimensões e relações entre componentes.

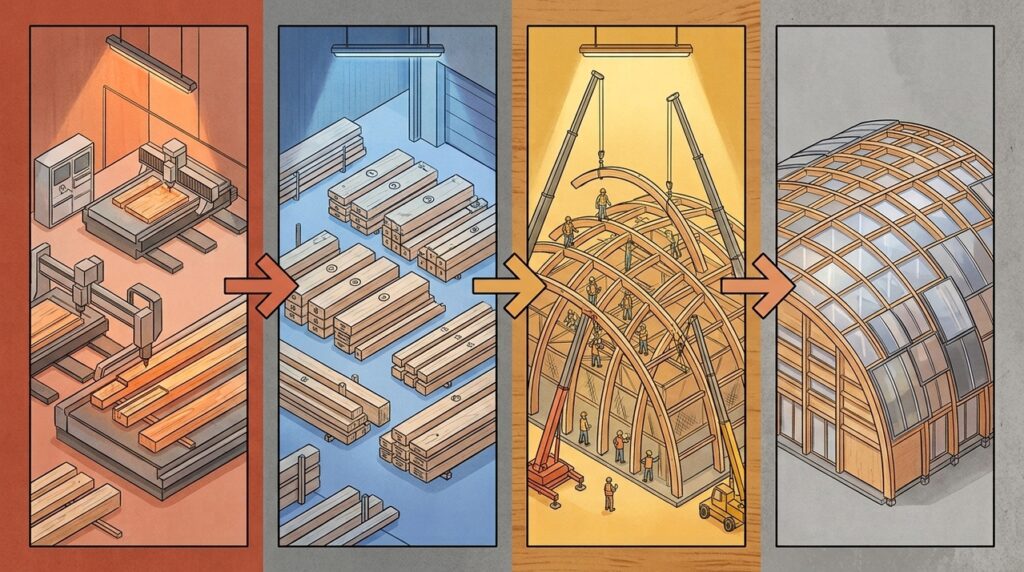

Três etapas conectaram o modelo digital à estrutura construída:
Como peças praticamente únicas conseguem ser montadas sem acumular erros?
A estrutura foi planejada com precisão da ordem de décimos de milímetro durante a fabricação digital. No canteiro, entretanto, tolerâncias reais continuam existindo. Por isso, medição e ajuste precisam acompanhar a montagem para impedir que pequenas diferenças se acumulem ao longo de centenas de metros.
O processo depende de várias ações coordenadas:
- Associar cada componente fabricado a uma posição específica no modelo.
- Usinar encaixes e superfícies diretamente a partir dos dados digitais.
- Planejar transporte segundo a sequência prevista de montagem.
- Medir continuamente a geometria já executada no canteiro.
- Ajustar pequenas diferenças antes que elas avancem para novas regiões da casca.
Como a malha de madeira também funciona como fachada e cobertura?
A gridshell não recebe apenas um revestimento uniforme. Aproximadamente 2.800 módulos preenchem seus espaços e assumem funções diferentes conforme a posição: alguns são opacos, outros translúcidos ou transparentes, enquanto determinadas unidades incorporam proteção solar, ventilação ou células fotovoltaicas.
O sistema de madeira da sede também integra cabos e instalações técnicas. Assim, a malha precisa coordenar estrutura, estanqueidade, isolamento, iluminação natural e sistemas prediais sem perder a continuidade de sua geometria curva.
O que diferencia essa casca de madeira de uma grande cobertura convencional?
Uma cobertura metálica de grande vão costuma revelar treliças, vigas principais e elementos secundários claramente hierarquizados. Aqui, a malha curva distribui funções por milhares de componentes menores, criando uma superfície estrutural contínua cuja forma e resistência foram desenvolvidas simultaneamente.
As principais características podem ser organizadas assim:
| Elemento | Escala | Função |
|---|---|---|
| Casca de madeira Malha estrutural curva | 240 metros de extensão | Estrutura e envoltória |
| Vigas Componentes individualizados | Cerca de 4.600 peças | Formar a gridshell |
| Módulos de fachada Opacos, translúcidos e transparentes | Cerca de 2.800 unidades | Fechar a envoltória |
| Fabricação Modelo digital para peça real | Milhares de geometrias específicas | Exigir alta precisão |
Por que o Swatch Headquarters mostra uma nova escala para estruturas de madeira?
O edifício inaugurado em 2019 utiliza madeira suíça em uma geometria que depende tanto da capacidade do material quanto da precisão digital disponível atualmente. A madeira não foi escolhida apenas como acabamento, mas participa diretamente da grande malha estrutural que define a forma externa.
O Swatch Headquarters mostra que a mudança não está simplesmente em trocar aço por madeira. Modelagem paramétrica, fabricação CNC e logística digital permitem transformar milhares de componentes individualizados em uma única superfície estrutural, tornando viáveis formas que seriam extremamente difíceis de coordenar apenas com desenho e carpintaria convencionais.
