Como o Grand Canyon Skywalk consegue projetar um piso transparente 21 metros além da borda sem pilares sob a extremidade? Vigas-caixão de aço levam os esforços de volta à rocha, enquanto dezenas de ancoragens profundas, vidro laminado e controle de vibração mantêm o enorme balanço estável.
Como o Grand Canyon Skywalk permanece suspenso sem nenhum pilar sob a extremidade?
O Grand Canyon Skywalk possui formato de ferradura e avança aproximadamente 21 metros além da borda. Essa configuração é um balanço, estrutura sustentada em uma região enquanto sua extremidade permanece livre.

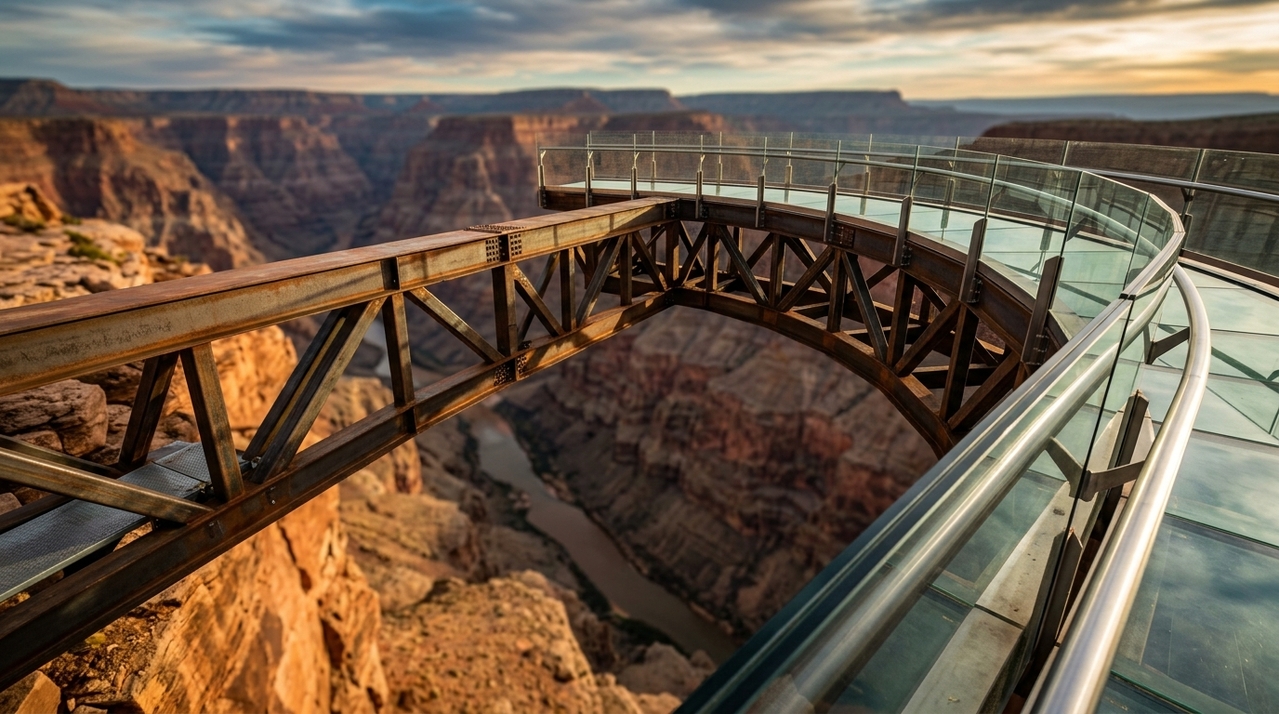

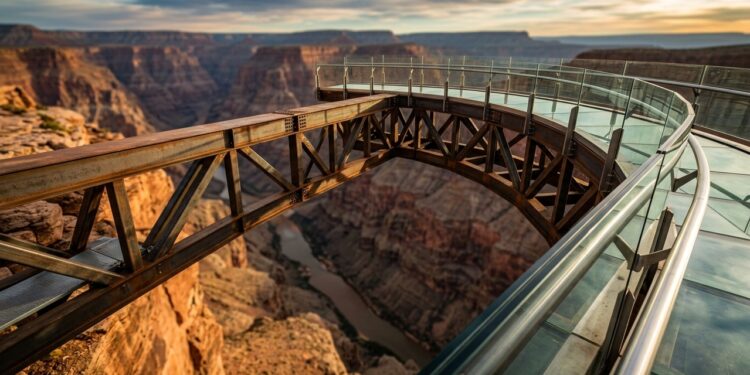

Duas grandes vigas-caixão de aço acompanham a curva da passarela. Em vez de descarregar peso diretamente no solo abaixo da ponta, elas conduzem flexão, cisalhamento e momento de tombamento para colunas, blocos de fundação e ancoragens instaladas atrás da borda do cânion.

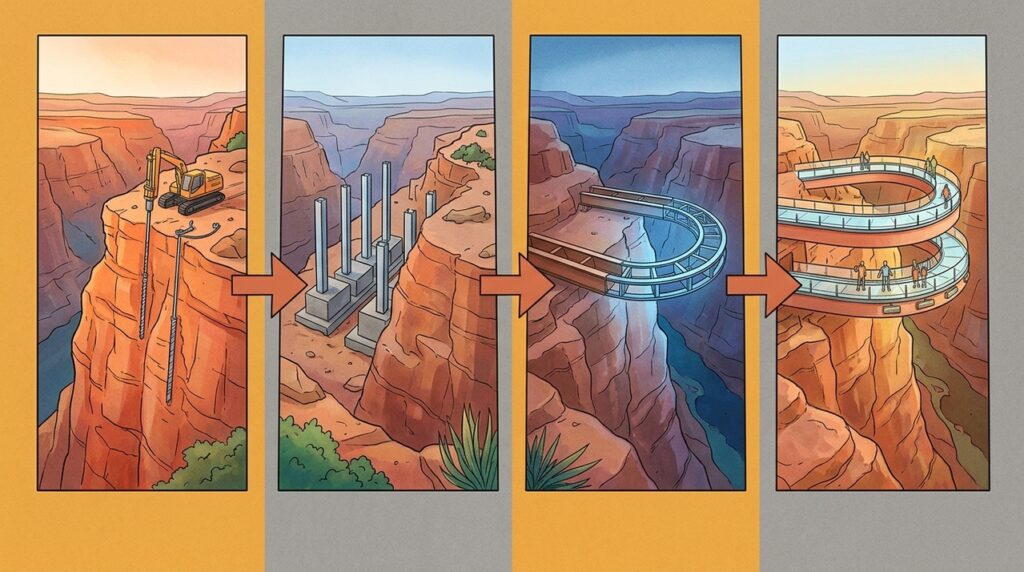

Como a rocha impede que o Grand Canyon Skywalk simplesmente tombe para frente?
O desafio principal não é apenas suportar peso vertical. Quanto mais a passarela avança, maior é o momento de tombamento, tendência de uma carga distante do apoio fazer a estrutura girar em torno da borda.
Três elementos combatem esse efeito:
Por que o piso de vidro do Grand Canyon Skywalk não depende de uma única placa?
O piso utiliza vidro laminado estrutural, conjunto de diferentes lâminas unidas por intercamadas resistentes. Essa construção cria redundância porque uma camada danificada não significa perda imediata de toda a capacidade do painel.
O sistema inclui características específicas:
- Quarenta e seis painéis personalizados compõem o piso transparente
- Cada unidade possui várias lâminas de vidro estrutural laminadas
- Uma camada superior sacrificável protege as camadas resistentes contra riscos
- Os painéis repousam sobre uma estrutura principal de aço
- Barreiras laterais transparentes preservam a vista sem eliminar a proteção física
Como o Grand Canyon Skywalk controla vento, passos e pequenas vibrações?
Uma estrutura longa em balanço pode responder perceptivelmente quando pessoas caminham, quando rajadas atingem suas laterais ou quando excitações repetidas coincidem com frequências naturais. Por isso, rigidez e resistência sozinhas não bastam: o conforto dos visitantes também precisa ser controlado.
O Skywalk em Grand Canyon West foi projetado para cargas de vento e ações sísmicas severas. Amortecedores de massa sintonizada, dispositivos que oscilam de modo controlado para reduzir vibrações, foram instalados dentro das vigas principais para limitar movimentos provocados principalmente por pedestres.
Quais números revelam a engenharia escondida sob o piso transparente?
A sensação visual é de fragilidade, mas quase tudo sob o vidro trabalha para produzir o efeito oposto. A estrutura pesa centenas de toneladas, possui vigas profundas, dezenas de ancoragens e foi dimensionada para solicitações muito maiores do que aquelas geradas por um grupo comum de visitantes.
Os números principais podem ser organizados assim:
| Elemento | Escala | Função |
|---|---|---|
| Projeção Além da borda | 21 metros | Criar o balanço |
| Ancoragens Barras na rocha | 96 unidades | Conter tombamento |
| Profundidade Ancoragem no maciço | Cerca de 14 metros | Transferir esforços |
| Piso transparente Painéis personalizados | 46 painéis | Permitir visão inferior |
| Queda direta Sob a passarela | Até cerca de 250 metros | Expor o cânion |
Por que os famosos 1.200 metros abaixo do Grand Canyon Skywalk precisam de uma explicação?
A atração costuma divulgar aproximadamente 4.000 pés, ou 1.219 metros, entre a borda e o fundo geral do Grand Canyon. Essa medida comunica a escala regional do relevo, mas não corresponde à queda vertical diretamente sob a ponta da passarela.
O registro técnico do Grand Canyon Skywalk indica uma queda direta de até cerca de 250 metros naquele ponto. Isso não diminui o feito: a engenharia continua precisando manter uma estrutura de 21 metros inteiramente em balanço, sustentada pela rocha atrás dos visitantes enquanto o piso transparente faz seus apoios parecerem desaparecer.
