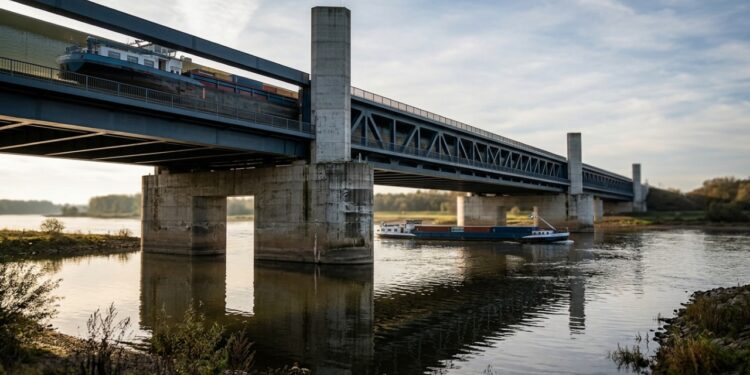

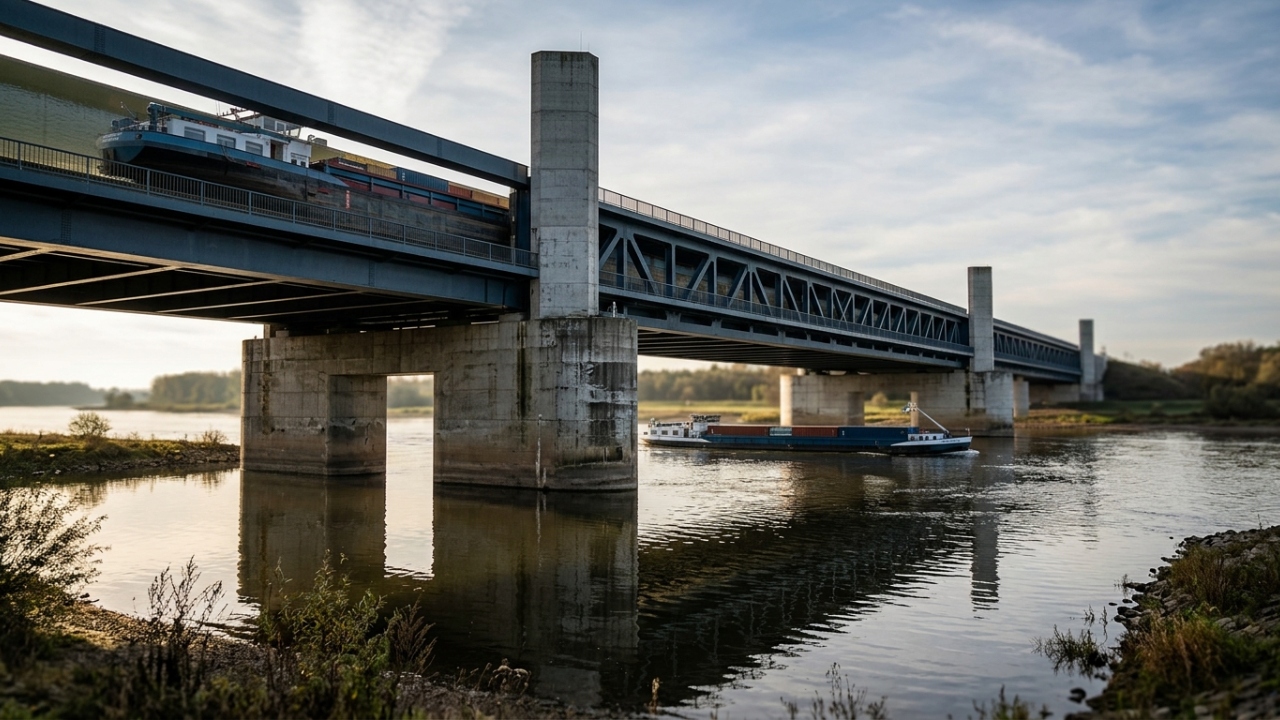

Na ponte de Magdeburg, embarcações atravessam o rio Elba sem navegar diretamente por ele. Os barcos seguem dentro de um canal elevado sustentado por uma estrutura de aço e concreto, criando uma passagem contínua entre importantes canais da Alemanha.
O que é a ponte aquífera de Magdeburg?
A ponte aquífera de Magdeburg é uma ponte-canal que conduz o Mittellandkanal sobre o rio Elba. Em vez de transportar carros ou trens, sua estrutura sustenta um grande canal navegável, com água suficiente para permitir a passagem de embarcações comerciais.
Localizada perto de Magdeburg, no estado alemão da Saxônia-Anhalt, ela integra um conjunto maior de canais, eclusas e conexões conhecido como cruzamento hidroviário de Magdeburg.
Como uma ponte consegue transportar um canal inteiro?

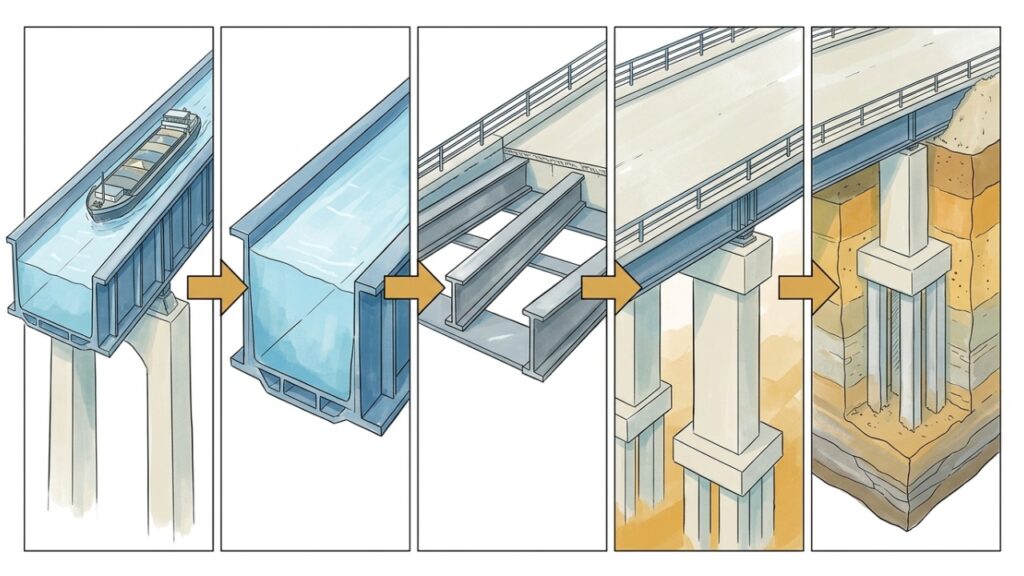

A parte principal funciona como uma grande calha estrutural impermeável. Dentro dela fica a água do canal, enquanto vigas, pilares e fundações transferem o peso para o terreno. A estrutura precisa resistir ao peso permanente, às variações térmicas, ao vento e às forças produzidas pela circulação da água.
A ponte possui aproximadamente 918 metros de extensão e uma parte metálica que atravessa o Elba. O restante segue sobre áreas terrestres, apoiado em pilares distribuídos ao longo do trajeto. Essa combinação reduz os vãos e distribui as cargas por diferentes apoios.
O peso aumenta muito quando uma embarcação entra na ponte?
Uma embarcação parece acrescentar toda a sua massa ao canal, mas o comportamento é mais interessante. Ao flutuar, ela desloca uma quantidade de água cujo peso corresponde ao peso do próprio barco, conforme o princípio de Arquimedes.
Quando o nível permanece controlado, a água deslocada ocupa outro trecho ou sai do volume analisado. Assim, a carga total sobre a ponte não aumenta simplesmente pelo peso integral da embarcação. A estrutura continua sendo dimensionada para situações reais de operação, variações de nível e combinações de carregamento.
- Água permanente: representa uma das maiores cargas mantidas sobre toda a estrutura.
- Embarcação flutuando: desloca um volume de água equivalente ao seu peso.
- Calha estrutural: contém a água e resiste às pressões exercidas no fundo e nas laterais.
- Ondas e movimentos: produzem esforços dinâmicos adicionais durante a navegação.
- Temperatura: provoca dilatações e contrações na estrutura de grande extensão.
- Vento e operação: entram nas combinações consideradas durante o projeto da ponte.
Por que os barcos não atravessavam diretamente o rio Elba?
Antes da ponte, embarcações que viajavam entre o Mittellandkanal e o Elbe-Havel-Kanal precisavam descer até o Elba, navegar por um trecho do rio e subir novamente por outra estrutura. Esse percurso acrescentava cerca de 12 quilômetros e dependia de eclusas e de um elevador de barcos.
O nível do Elba varia mais do que o nível controlado dos canais. Em períodos de pouca água, embarcações carregadas podiam ter calado excessivo para entrar no rio. Parte da carga precisava ser retirada e transportada por outra embarcação, aumentando tempo, custo e número de operações.
| Condição | Rota antiga pelo Elba | Travessia pela ponte |
|---|---|---|
| Percurso | Desvio maior | Conexão direta entre canais |
| Nível da água | Dependente do rio | Canal com nível controlado |
| Embarcação carregada | Podia exigir redução da carga | Navegação contínua |
| Operações | Descida, trecho fluvial e nova subida | Passagem elevada sobre o Elba |
Como a obra conectou os canais sem misturar seus níveis?
A ponte mantém a água do canal dentro de uma calha independente. O Elba continua correndo abaixo, sem receber diretamente a água usada pela navegação sobre a estrutura. Isso permite que canal e rio mantenham níveis e comportamentos hidráulicos diferentes no mesmo ponto geográfico.
O cruzamento hidroviário de Magdeburg inclui ainda eclusas responsáveis por vencer diferenças de altura em ramais próximos. A ponte resolve a travessia entre os canais, enquanto essas estruturas permitem acessar outros níveis da rede.
No vídeo abaixo, é possível visualizar as embarcações navegando dentro da calha elevada e perceber a separação entre o canal superior e o rio Elba, que continua passando sob a ponte.
Como vazamentos e dilatações são controlados em uma ponte com água?
A calha precisa permanecer impermeável, mas a estrutura não pode ser totalmente rígida. Uma ponte extensa sofre variações de comprimento conforme a temperatura muda. Juntas, aparelhos de apoio e detalhes flexíveis permitem pequenos movimentos sem abrir caminhos descontrolados para a água.
Também existem inspeções, sistemas de drenagem e áreas acessíveis para manutenção. Uma perda de água aparentemente pequena pode alcançar componentes metálicos, apoios e regiões internas da estrutura. Por isso, vedação e escoamento fazem parte da segurança, não apenas da conservação da água do canal.
Por que a ponte mudou a navegação entre o oeste e o leste da Alemanha?
A conclusão da estrutura, em 2003, estabeleceu uma ligação contínua entre o Mittellandkanal e o Elbe-Havel-Kanal. Embarcações passaram a atravessar sobre o Elba sem entrar no trecho fluvial, diminuindo manobras e reduzindo a influência dos níveis baixos do rio sobre essa rota.
A ponte de Magdeburg funciona porque não tenta suspender água livre no ar. Ela sustenta uma calha estrutural calculada como qualquer grande ponte, embora com cargas hidráulicas muito maiores. O resultado é uma estrada de água elevada, na qual barcos atravessam um rio navegando sobre outro curso d’água.
