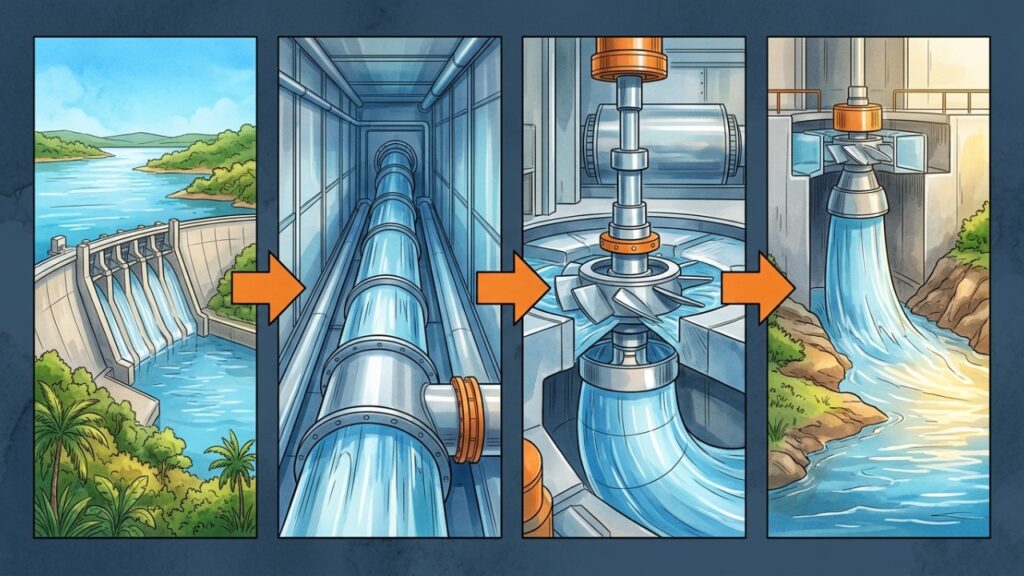

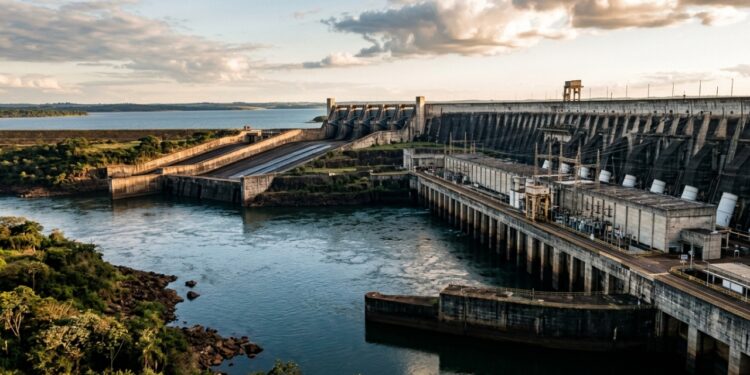

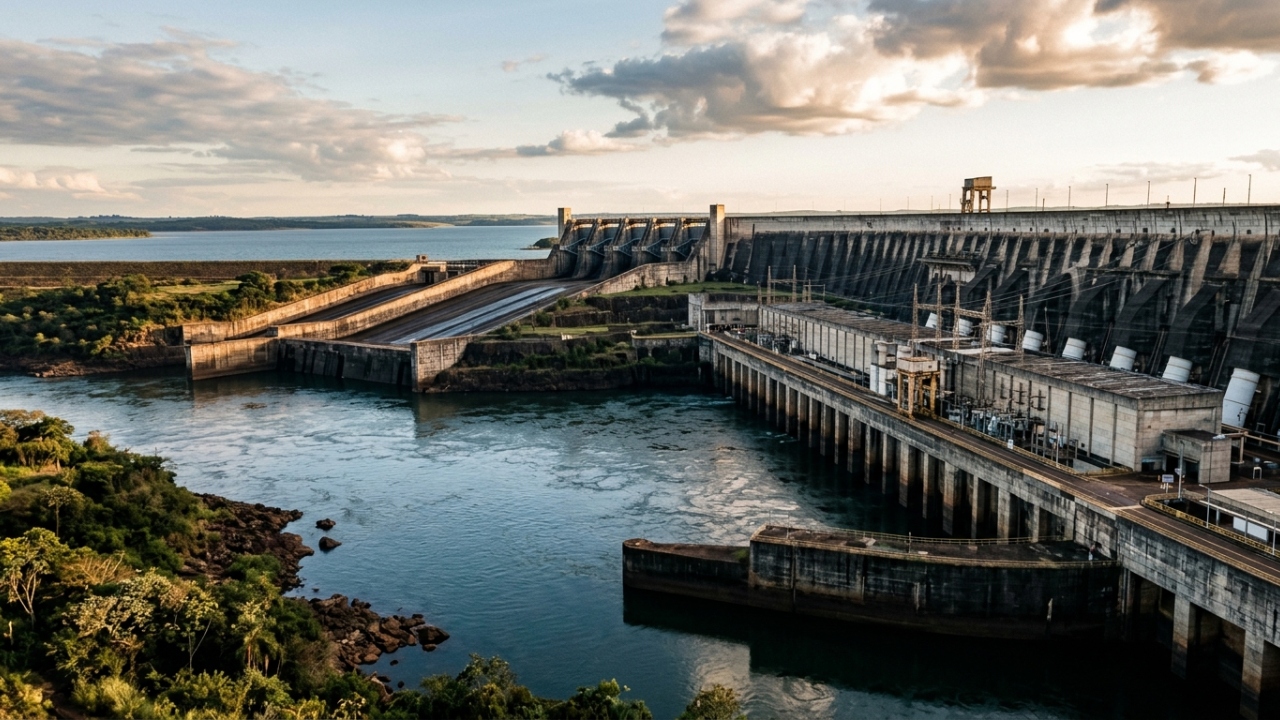

Compreender como funciona a Usina de Itaipu exige acompanhar a água desde o reservatório até sua devolução ao Rio Paraná. Nesse percurso, a energia associada ao desnível movimenta turbinas conectadas a geradores. Depois, transformadores e sistemas de transmissão conduzem a eletricidade para Brasil e Paraguai.
Onde começa o caminho da água em Itaipu?
O processo começa no reservatório da barragem, onde a água acumulada em uma cota mais alta concentra energia potencial devido ao desnível até a casa de força. A barragem não gera eletricidade diretamente: ela controla o armazenamento e a passagem da água até as unidades geradoras.
A produção depende da vazão liberada, da altura do desnível, da eficiência dos equipamentos e das condições do sistema elétrico. Por isso, um reservatório cheio não significa operação constante na potência máxima.
Para que servem os condutos forçados?

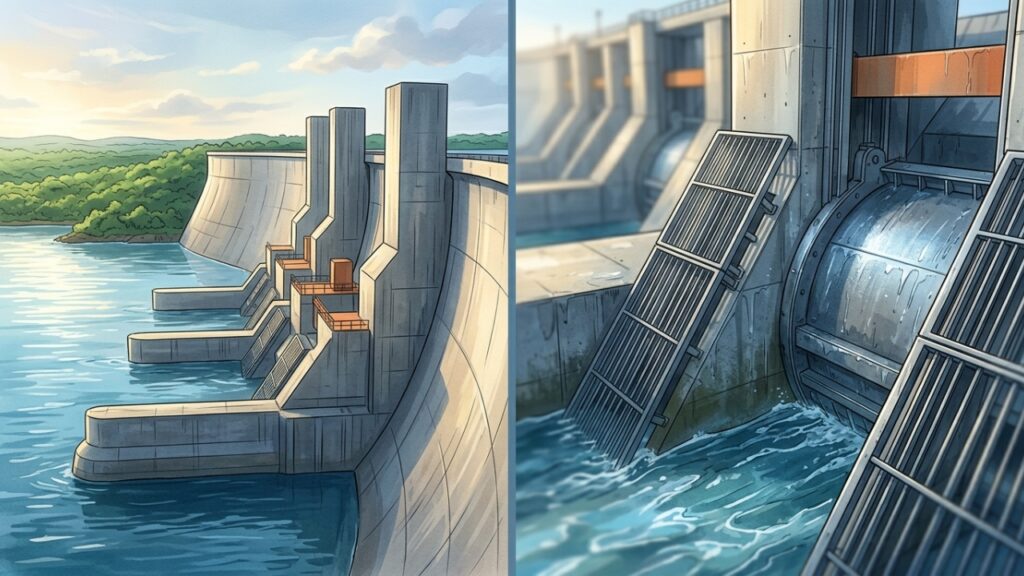

As tomadas de água conduzem o fluxo do reservatório até os condutos forçados, que transportam a água sob pressão para as turbinas. Comportas permitem controlar ou interromper a passagem durante manutenções e operações específicas.
Como trabalham com grandes volumes e pressão, esses sistemas exigem estruturas dimensionadas, inspeções e controle do escoamento para evitar vibrações, cavitação e danos aos equipamentos. Grades de proteção também impedem que objetos alcancem as máquinas.
Como a turbina transforma o movimento da água?
Ao chegar à turbina, a água é direcionada para o rotor por mecanismos que controlam a vazão. A força do fluxo movimenta as pás e transforma a energia hidráulica em energia mecânica, que é transferida pelo eixo ao gerador.
Depois de movimentar a turbina, a água segue pelo tubo de sucção até o canal de fuga e retorna ao Rio Paraná em uma cota mais baixa. A casa de força apenas conduz o processo de geração, sem armazenar a água utilizada.
- Tomada de água: controla a entrada a partir do reservatório.
- Conduto forçado: conduz o fluxo pressurizado até a unidade.
- Distribuidor: regula e orienta a água ao redor da turbina.
- Rotor: recebe a força hidráulica e movimenta o eixo.
- Gerador: converte a rotação mecânica em eletricidade.
- Tubo de sucção: encaminha a água depois da turbina.
- Canal de fuga: devolve o fluxo ao leito do rio.
Como o gerador produz energia elétrica?
O eixo da turbina movimenta o gerador, onde a interação entre campos magnéticos e condutores transforma a energia mecânica da rotação em energia elétrica. Em Itaipu, cada unidade possui potência nominal de 700 MW, e as 20 unidades somam 14 mil MW de capacidade instalada.
O empreendimento possui dez unidades em 50 Hz, frequência usada no Paraguai, e dez em 60 Hz, padrão adotado no Brasil. Essa configuração atende às características dos dois sistemas elétricos envolvidos na usina binacional.
Como a eletricidade sai da usina?
A eletricidade gerada passa por transformadores que elevam a tensão para o transporte, reduzindo perdas nas linhas de transmissão. Em Itaipu, a energia segue diferentes caminhos devido às frequências adotadas no Brasil e no Paraguai.
Para a parcela em 50 Hz destinada ao Brasil, sistemas de conversão permitem transformar corrente alternada em contínua e depois novamente em alternada, possibilitando a integração entre frequências diferentes e o envio de energia a longas distâncias.
Leia mais: Esses sinais podem revelar que os cupins já estão destruindo sua casa por dentro
Por que potência instalada não é igual à geração anual?
Os 14 mil MW correspondem à potência instalada máxima de Itaipu, enquanto a energia produzida ao longo do tempo depende de fatores como vazão, condições do reservatório, manutenção das unidades e demanda do sistema elétrico.
Nem toda a capacidade fica disponível continuamente, pois máquinas podem passar por inspeções ou operar conforme as condições hidráulicas e de transmissão. O funcionamento da usina integra engenharia hidráulica, mecânica e elétrica para transformar a força da água em energia destinada ao Brasil e ao Paraguai.
