O Viaduto de Millau parece delicado quando observado à distância, mas sustenta um tabuleiro metálico gigantesco sobre o vale do rio Tarn. A estrutura francesa combina sete pilares de concreto, cabos estaiados e um tabuleiro de aço com quilômetros de extensão, além de soluções específicas para vento, temperatura e montagem de alta precisão.
Por que o Viaduto de Millau precisou ser tão alto?
A ponte atravessa o profundo vale do Tarn, próximo à cidade de Millau, no sul da França. Em vez de fazer a rodovia descer até o fundo do vale e depois subir novamente, o projeto mantém o tráfego em uma trajetória elevada, apoiada por pilares que vencem a grande diferença de altitude.
A estrutura possui 2.460 metros de comprimento e chega a 343 metros no ponto mais alto, considerando o conjunto formado pelo pilar e pelo mastro. Essa dimensão tornou necessário conciliar resistência estrutural com uma geometria esbelta, reduzindo o impacto visual de uma obra gigantesca sobre a paisagem.
Como os sete pilares sustentam um tabuleiro tão grande?

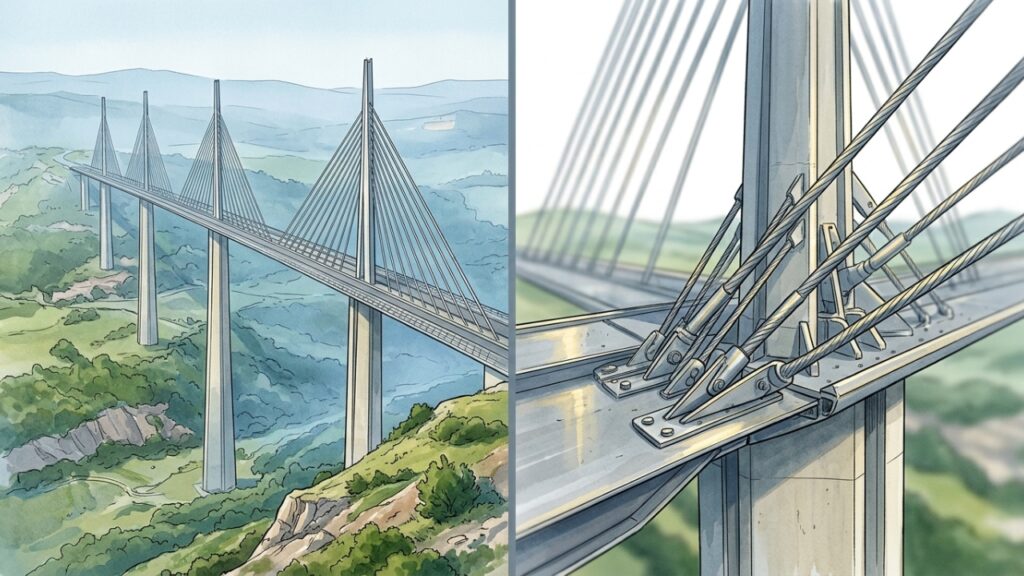

Os sete pilares de concreto funcionam como grandes apoios verticais distribuídos pelo vale. Eles possuem alturas diferentes porque acompanham a topografia. Sobre cada um existe um mastro metálico, de onde partem os cabos que ajudam a sustentar o tabuleiro nos grandes vãos existentes entre os apoios.

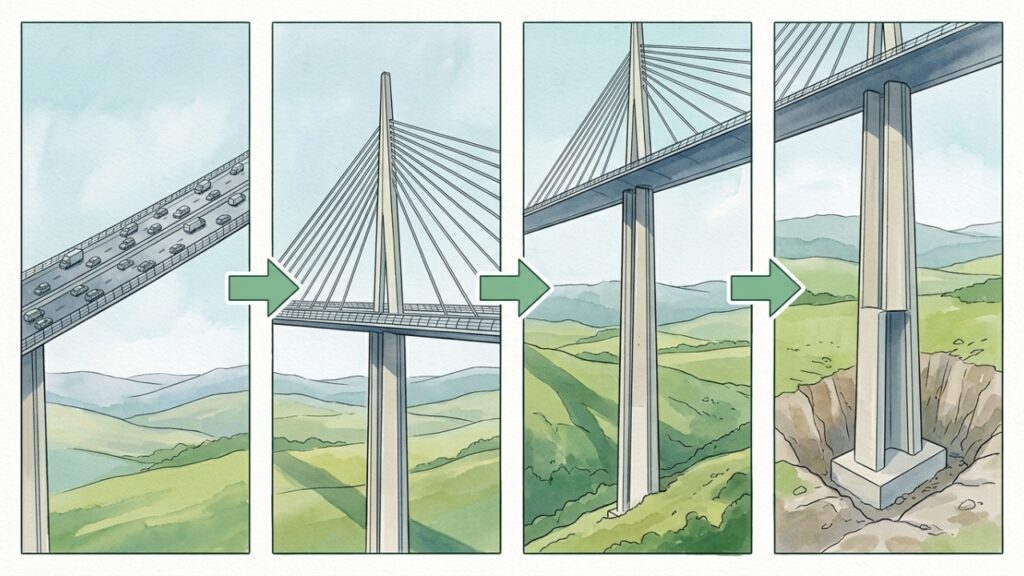

Isso caracteriza o Viaduto de Millau como uma ponte estaiada de múltiplos vãos. As cargas do tabuleiro são transmitidas pelos cabos, mastros e pilares até as fundações. A solução evita preencher o vale com uma quantidade muito maior de apoios e mantém grandes espaços livres entre eles.
Por que o tabuleiro foi construído em aço?
O tabuleiro metálico possui cerca de 36 mil toneladas de estrutura. O aço permitiu fabricar grandes elementos com controle industrial e formar uma seção relativamente leve para as dimensões da travessia. Essa característica também foi importante para o método escolhido para instalar o tabuleiro sobre o vale.
Em vez de montar toda a pista diretamente centenas de metros acima do terreno, grandes trechos foram preparados nas extremidades e posteriormente deslocados sobre os pilares. Assim, uma parte considerável da fabricação e união das peças ocorreu em áreas de trabalho mais controladas.
Como o enorme tabuleiro chegou até o centro do vale?
O método de lançamento incremental permitiu empurrar progressivamente o tabuleiro metálico a partir das extremidades. Sistemas hidráulicos movimentavam a estrutura em pequenas etapas, enquanto apoios permanentes e torres provisórias reduziam os grandes vãos existentes durante a fase de construção.
A operação exigia controle de posição porque duas frentes precisavam avançar sobre uma estrutura alta e flexível até completar a ligação. Geometria, deslocamentos e comportamento dos elementos eram acompanhados para que o encontro das partes acontecesse dentro das tolerâncias previstas antes das etapas seguintes.
Como o vento influencia uma ponte tão alta?
Quanto mais exposta uma ponte está, maior a importância de estudar sua interação com o vento. No vale, rajadas podem atuar sobre tabuleiro, pilares, mastros e cabos. O formato da seção metálica precisa oferecer estabilidade aerodinâmica e limitar comportamentos indesejados provocados pelo fluxo de ar.
Esse cuidado também foi necessário durante a construção, quando a configuração estrutural era diferente daquela da ponte concluída. Tabuleiro parcialmente lançado e apoios provisórios tinham outro comportamento. Por isso, vento não foi analisado apenas para o tráfego futuro, mas também para fases temporárias da montagem.
Por que a dilatação térmica precisa entrar no projeto?
Uma estrutura metálica com quilômetros de extensão altera suas dimensões conforme a temperatura. Mesmo pequenas deformações por metro tornam-se relevantes quando acumuladas ao longo de um tabuleiro de 2.460 metros. Impedir completamente esses movimentos produziria esforços adicionais em pilares, apoios e ligações.
O projeto precisa, portanto, admitir movimentos controlados sem perder estabilidade. Temperatura também interfere na geometria durante a montagem, porque medições realizadas em horários diferentes podem encontrar o aço em condições térmicas distintas. Em uma obra dessa escala, centímetros deixam de ser detalhes desprezíveis.
Quais números ajudam a perceber a escala do viaduto?
A altura costuma chamar mais atenção, mas ela representa apenas uma dimensão da obra. Comprimento, quantidade de aço, grandes vãos e diferenças entre as alturas dos pilares mostram que a construção precisou coordenar diversos sistemas simultaneamente durante aproximadamente três anos de execução.
Os números principais incluem:
- 343 metros: altura máxima do conjunto estrutural.
- 2.460 metros: comprimento total do viaduto.
- Sete pilares: apoios principais de concreto distribuídos pelo vale.
- 36 mil toneladas: massa aproximada da estrutura metálica do tabuleiro.
- 342 metros: extensão de cada um dos seis vãos centrais.
- 204 metros: comprimento de cada vão nas extremidades.
- Três anos: período aproximado de construção entre 2001 e 2004.
Como visualizar uma montagem realizada centenas de metros acima do vale?
A escala torna difícil imaginar que grande parte do tabuleiro não foi simplesmente içada até sua posição final. Observar o avanço horizontal da estrutura ajuda a compreender por que pilares provisórios, sistemas hidráulicos e controle geométrico tiveram papel tão importante durante a construção.
Leia mais: Casa sem laje pode ser mais fresca e econômica quando o telhado é projetado do jeito certo
O que torna o Viaduto de Millau uma obra de engenharia singular?
A singularidade está menos em um único recorde e mais na combinação das soluções. Sete pilares muito altos, grandes vãos estaiados, 36 mil toneladas de estrutura metálica e um método de lançamento sobre um vale profundo precisaram funcionar como partes do mesmo projeto.
Vento, temperatura e precisão mostram que uma grande ponte não é apenas uma estrutura dimensionada para suportar veículos. Ela precisa continuar previsível enquanto se move, dilata e enfrenta o ambiente. No Viaduto de Millau, controlar esses movimentos foi tão importante quanto construir elementos capazes de resistir às cargas.
