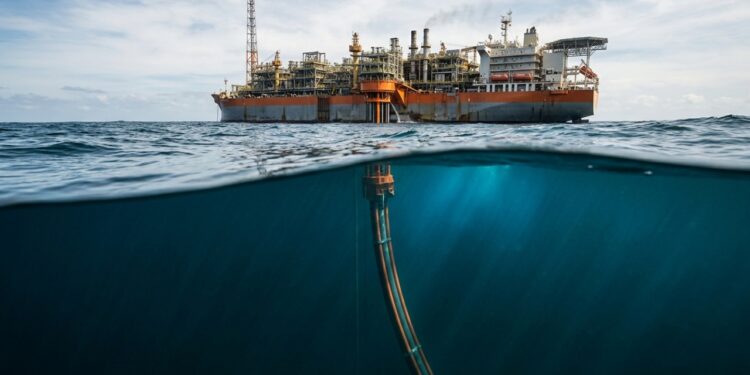

Antes de chegar a um FPSO, o petróleo produzido em águas profundas percorre uma infraestrutura que começa muito abaixo do leito marinho. O sistema submarino de produção reúne poços, árvores de natal molhadas, linhas instaladas no fundo e risers que conduzem petróleo, gás e água produzida até a unidade flutuante.
O que é um sistema submarino de produção de petróleo?
É o conjunto de equipamentos responsável por conectar os poços localizados no fundo do mar à unidade onde os fluidos serão recebidos e processados. A ANP utiliza o conceito de sistema de coleta da produção para o conjunto de instalações e equipamentos que transfere os fluidos produzidos dos poços até as unidades de produção.
Em campos offshore, essa infraestrutura pode se estender por quilômetros e trabalhar a grandes profundidades. A configuração muda de projeto para projeto, mas normalmente envolve poços submarinos, sistemas de controle, válvulas, dutos e trechos ascendentes até a plataforma.
Como o petróleo chega até a plataforma?

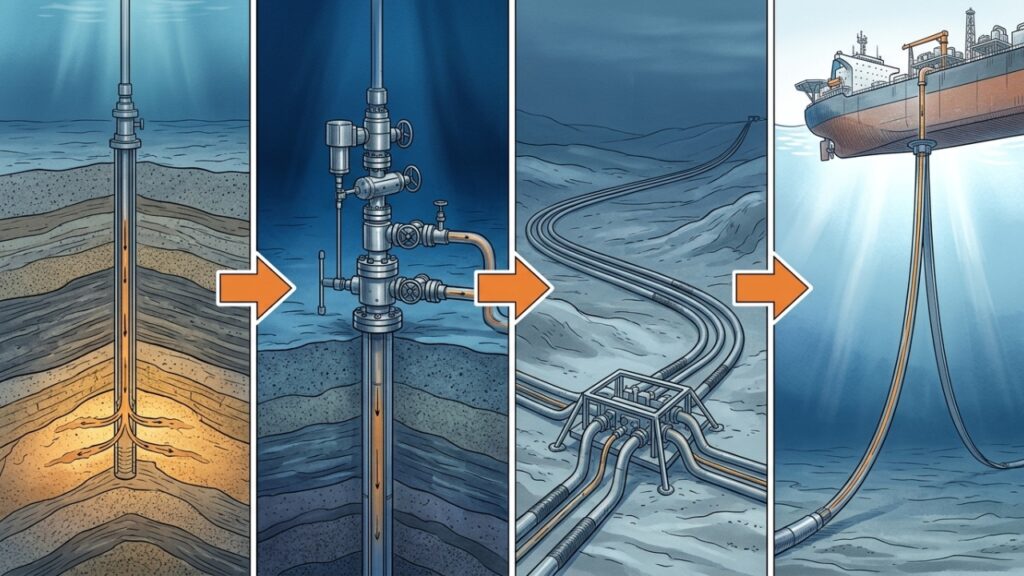

O poço atravessa as formações geológicas até alcançar o reservatório, permitindo que óleo, gás e água produzida entrem no sistema de produção. Na superfície do leito marinho, a árvore de natal molhada controla o fluxo e permite o fechamento seguro do poço.
A produção segue por linhas rígidas ou flexíveis instaladas no fundo do mar até um ponto de coleta ou até a unidade de produção, como um FPSO. Em campos com vários poços, manifolds podem reunir diferentes correntes antes de encaminhá-las para a unidade.
O que é um riser e por que ele é diferente de um duto no fundo?

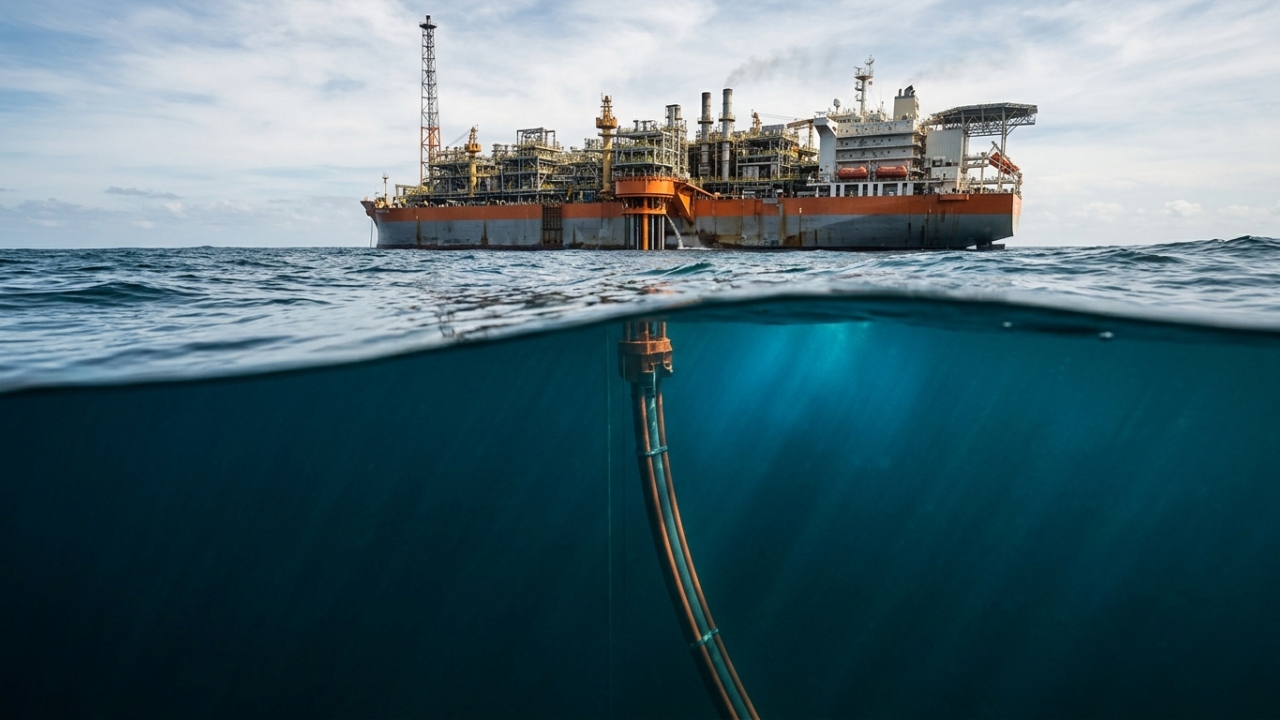

O riser conecta a infraestrutura submarina à unidade de produção, fazendo a transição entre o fundo do mar e o FPSO. Como a unidade flutuante se movimenta com ondas, vento e correntes, esse trecho precisa suportar deslocamentos repetidos sem comprometer a integridade da linha.
A configuração pode variar conforme as características do campo e da operação, com uso de risers flexíveis, rígidos ou sistemas específicos de sustentação. O projeto considera movimentos, esforços mecânicos, pressão e condições ambientais para manter o transporte dos fluidos com segurança.
Como o sistema submarino é controlado?
Equipamentos instalados em grandes profundidades recebem comandos por meio de umbilicais, que podem transportar energia, sinais e fluidos hidráulicos. Assim, válvulas e outros componentes podem ser operados remotamente, enquanto intervenções mais complexas dependem de equipamentos específicos, como veículos operados remotamente.
As linhas submarinas também podem receber produtos químicos para reduzir riscos de corrosão, depósitos e restrições ao escoamento. Como óleo, gás e água frequentemente percorrem os mesmos dutos em fluxo multifásico, pressão, temperatura, isolamento, diâmetro e configuração das linhas precisam ser considerados para manter a produção estável até a unidade.
Como essa infraestrutura aparece quando observada como um sistema completo?

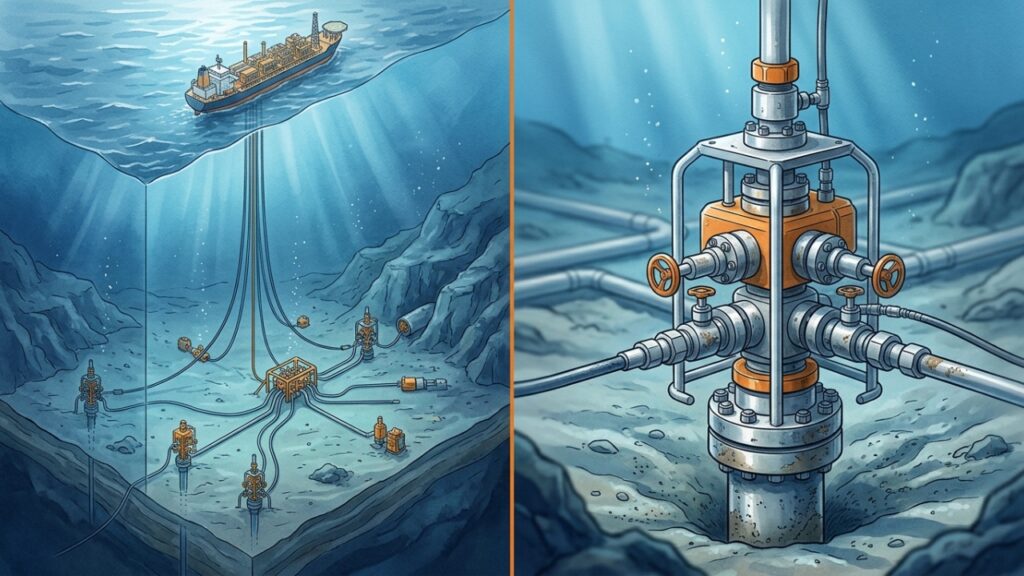

Separadamente, uma árvore de natal, um riser ou uma linha submarina parecem apenas equipamentos industriais. Quando observados em conjunto, fica mais claro que cada peça forma um elo entre o reservatório e a unidade flutuante.
O vídeo abaixo ajuda a visualizar essa conexão espacial: poços espalhados pelo fundo do mar alimentam uma rede de equipamentos e linhas que converge para o FPSO, mesmo quando a produção acontece em profundidades nas quais nenhum trabalhador pode simplesmente acessar a instalação.
O que acontece depois que o petróleo chega ao FPSO?
O riser entrega a produção ao FPSO, onde a corrente passa por sistemas que separam e tratam petróleo, gás e água produzida. O óleo pode ser armazenado na própria unidade, enquanto gás e água seguem a destinação definida pelo projeto.
A profundidade também torna a manutenção mais complexa. ROVs, embarcações e ferramentas especiais podem ser necessários para inspecionar equipamentos instalados a grandes profundidades. Todo esse conjunto — poços, válvulas, linhas, umbilicais e risers — permite transportar a produção do reservatório até a unidade de forma contínua.
