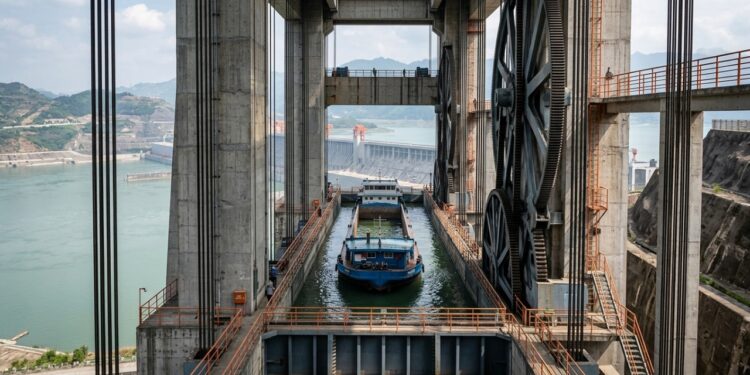

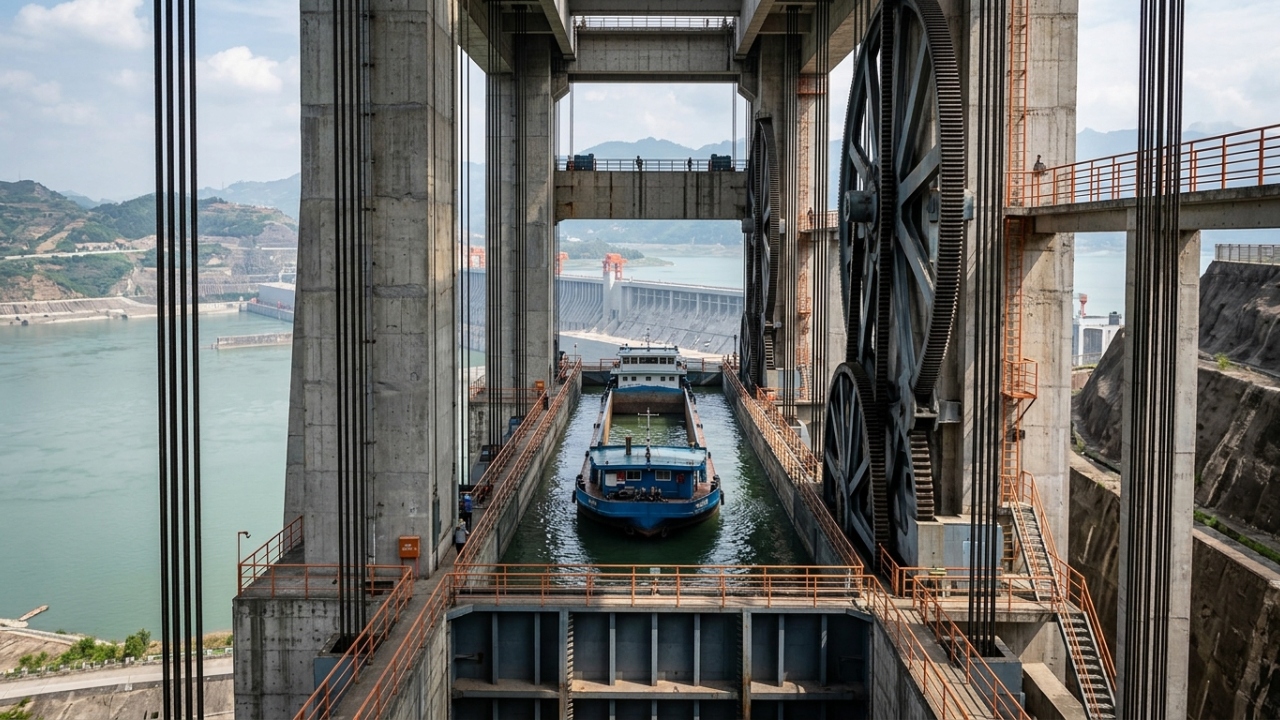

O elevador de navios das Três Gargantas funciona como um gigantesco elevador vertical com água dentro da cabine. A embarcação entra flutuando, as portas são fechadas e todo o conjunto sobe ou desce até alcançar o nível do outro lado da barragem.
Por que a Barragem das Três Gargantas precisa elevar navios?
A barragem cria uma grande diferença de nível entre trechos do rio Yangtzé. Para continuar navegando, uma embarcação precisa vencer esse desnível sem simplesmente atravessar a própria estrutura da barragem.
Além das grandes eclusas existentes no complexo, o elevador oferece uma passagem mais rápida para determinadas embarcações. O percurso completo pode levar aproximadamente 40 minutos, enquanto a travessia pelas eclusas demora várias horas.
Como um navio entra dentro do elevador?
A embarcação navega até uma enorme câmara contendo água no mesmo nível do canal de acesso. Sua área útil possui cerca de 120 metros de comprimento, 18 metros de largura e 3,5 metros de profundidade.
Depois que o navio entra e fica corretamente posicionado, as portas isolam a câmara. O conjunto pode então se deslocar verticalmente sem que a embarcação deixe de permanecer flutuando durante a operação.
Como contrapesos e engrenagens movimentam a câmara?
Contrapesos equilibram grande parte da massa da câmara, reduzindo os esforços exigidos dos motores. Cabos de aço conectam esses elementos ao sistema de movimentação.
O deslocamento vertical é realizado por quatro conjuntos de acionamento, com engrenagens e cremalheiras instaladas nas torres. Todos precisam operar de forma sincronizada para manter a câmara nivelada durante a subida e a descida.
Quais números mostram a dimensão desse elevador?
A escala fica mais clara quando as dimensões da câmara e o desnível são colocados lado a lado. O equipamento não movimenta apenas um casco, mas praticamente uma pequena piscina navegável inteira.
Entre os principais dados técnicos estão:
- 113 metros de elevação vertical máxima;
- 120 metros de comprimento útil da câmara;
- 18 metros de largura útil;
- 3,5 metros de profundidade de água;
- capacidade para navios de aproximadamente 3 mil toneladas;
- massa total movimentada próxima de 15,5 mil toneladas.
O que acontece se o sistema ficar desequilibrado?
Uma diferença inesperada no nível de água pode modificar significativamente a massa da câmara. Como a superfície é muito grande, poucos centímetros adicionais já representam toneladas extras distribuídas pelo conjunto.
Por isso, níveis, portas e condições operacionais precisam ser rigorosamente controlados. O equipamento foi concebido para trabalhar em uma faixa determinada, e os sistemas de segurança precisam responder quando surgem condições anormais.
Como o elevador mantém a segurança durante a operação?
O sistema conta com mecanismos independentes dos cabos e motores para lidar com situações anormais. Elementos de segurança podem travar a câmara quando são detectadas condições incompatíveis com a operação.
Essa redundância cria uma barreira mecânica adicional. Em uma estrutura desse porte, a segurança depende da combinação de diferentes sistemas, e não de um único componente.
Por que a câmara movimenta tanto peso?
A embarcação é apenas parte da carga envolvida. A própria câmara transporta uma enorme quantidade de água, fazendo com que a massa movimentada seja muito superior ao peso do navio isoladamente.
Torres, mecanismos e sistemas de elevação precisam trabalhar em conjunto para movimentar esse conjunto com precisão.
Por que não usar somente as eclusas existentes?
As eclusas conseguem transportar grande quantidade de embarcações e cargas, mas vencem o desnível em várias etapas sucessivas. Esse processo ocupa mais tempo para cada embarcação atravessar o complexo.
O elevador funciona como rota rápida para navios compatíveis com suas dimensões e capacidade. Ele complementa as eclusas em vez de substituí-las, aumentando a flexibilidade operacional do sistema de navegação.
Por que o elevador de navios das Três Gargantas é tão incomum?
O elevador de navios das Três Gargantas combina princípios conhecidos de flutuação, contrapeso e engrenagens em uma escala extraordinária. Seu desafio é controlar verticalmente uma câmara com milhares de toneladas sem perder alinhamento.
Navio, água, portas, cabos, contrapesos e sistemas de segurança precisam trabalhar como um único equipamento. É essa integração que permite transportar uma embarcação por até 113 metros sem retirá-la da água.
