A Tokyo Skytree alcança 634 metros em uma região sujeita a terremotos e tufões. Um núcleo independente de concreto, amortecedores a óleo, treliças de aço e fundações profundas reduzem oscilações e conduzem as forças ao solo.
Como a Tokyo Skytree reduz o movimento provocado por terremotos?

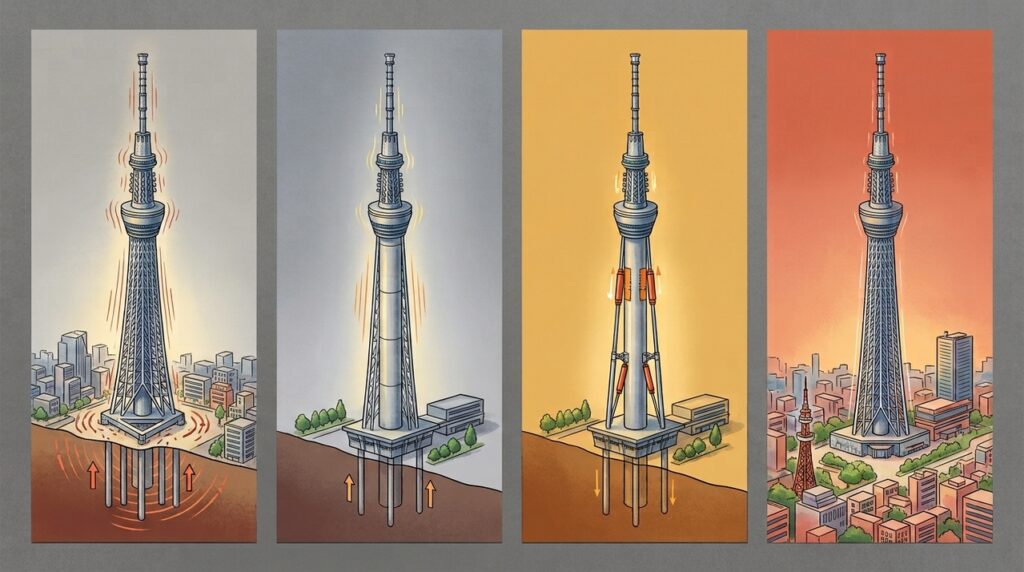

A Tokyo Skytree possui uma estrutura externa de aço e um cilindro central de concreto armado. Esses dois elementos apresentam períodos de oscilação diferentes, evitando que se movimentem exatamente da mesma forma durante um terremoto.
O sistema funciona como um amortecedor de massa sintonizada, mecanismo que usa o movimento controlado de uma massa para reduzir a vibração principal. A diferença entre os deslocamentos dissipa energia e pode diminuir em até 50% a oscilação estrutural.
Quais elementos trabalham escondidos dentro da torre?
O núcleo central não funciona isoladamente. Conexões metálicas, amortecedores viscosos e a estrutura tubular externa controlam os movimentos relativos, mantendo folgas e deformações dentro dos limites previstos pelos cálculos.
Os três componentes centrais são:
Como o shinbashira inspirado nos pagodes controla a oscilação?
O shinbashira é fixado à estrutura principal em sua parte inferior, até aproximadamente 125 metros. Acima desse ponto, parte do núcleo pode se mover de maneira diferente da torre de aço, criando o deslocamento necessário para amortecer a vibração.
Os principais efeitos desse arranjo são:
- Reduzir a amplitude do movimento durante terremotos fortes.
- Diminuir oscilações causadas por rajadas de vento e tufões.
- Evitar que núcleo e torre colidam durante deslocamentos maiores.
- Distribuir a dissipação de energia por diferentes conexões.
- Melhorar o conforto nos observatórios e áreas ocupadas.
- Manter uma escada de emergência protegida dentro do núcleo.
Por que a forma triangular também ajuda contra ventos intensos?
A base possui formato triangular, com cerca de 68 metros em cada lado, oferecendo três grandes pontos de apoio. Conforme a torre sobe, sua seção se transforma gradualmente em uma geometria circular, reduzindo mudanças bruscas na ação do vento.

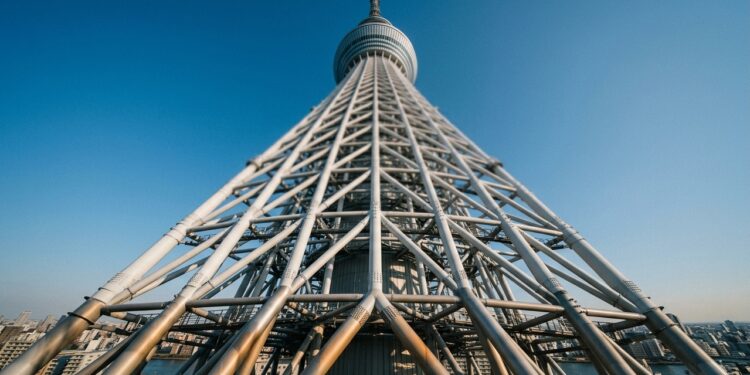

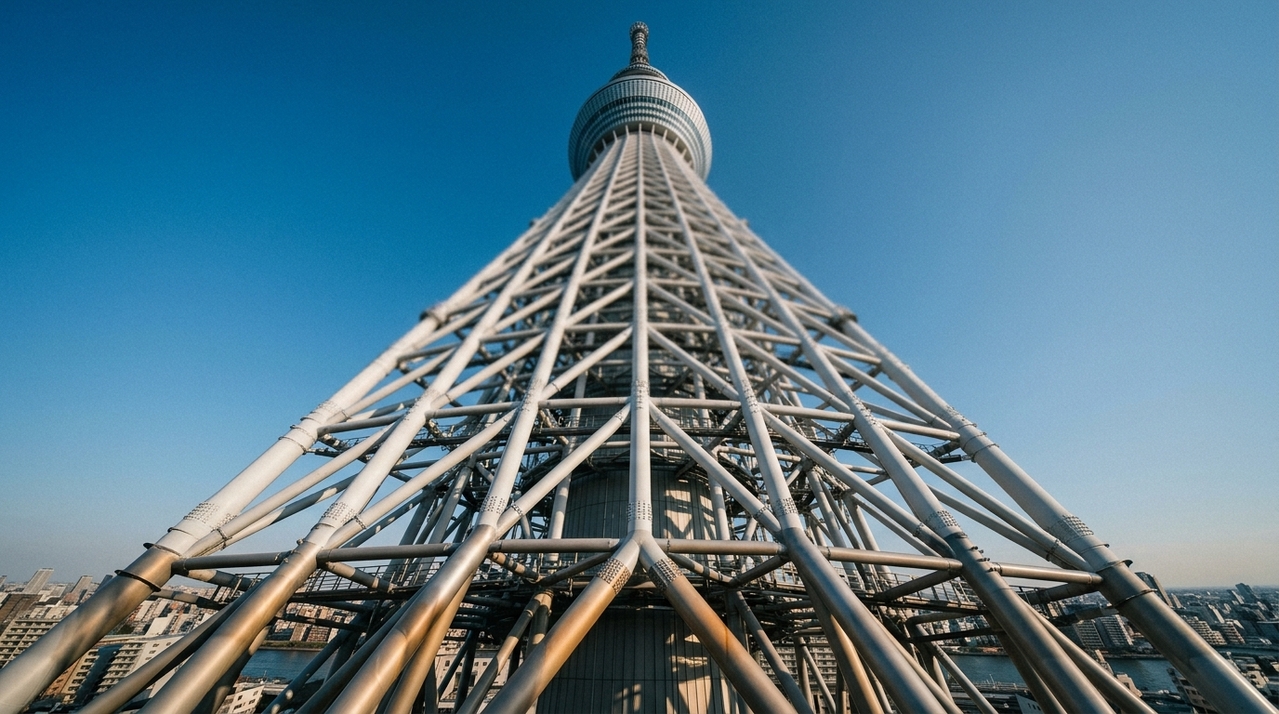

A treliça aberta permite que parte do ar atravesse a estrutura, diminuindo pressões concentradas. Ensaios e medições atmosféricas avaliaram ventos a aproximadamente 600 metros de altitude antes da construção, permitindo simular rajadas que não aparecem perto do solo.
Como as fundações transferem forças tão grandes para o terreno?
A torre foi construída sobre uma área com camadas superficiais relativamente moles. Para resistir a compressão, forças horizontais e arrancamento, sua base utiliza estacas-parede, elementos profundos de concreto que formam lâminas contínuas dentro do solo.
As principais soluções estruturais podem ser comparadas assim:
| Elemento | Função estrutural | Desempenho |
|---|---|---|
| Estacas de 50 metros Abaixo dos três apoios principais | Alcançar camadas mais resistentes e controlar arrancamento | Fundação profunda |
| Estacas de 35 metros Conexão entre os pontos da base | Integrar a fundação e repartir esforços horizontais | Distribuição contínua |
| Saliências subterrâneas Ressaltos incorporados às paredes | Aumentar o atrito e a resistência contra deslocamentos | Ancoragem reforçada |
| Ligação direta Continuidade entre aço e fundação | Levar forças da torre diretamente ao sistema subterrâneo | Caminho de carga |
Por que uma torre de transmissão precisa continuar operando após um desastre?
A principal função da estrutura é transmitir sinais de televisão digital e rádio sobre uma região urbana repleta de edifícios altos. A altura eleva as antenas e reduz bloqueios que poderiam prejudicar a distribuição dos sinais pela área metropolitana.
O sistema de controle de vibração do núcleo central protege mais do que um ponto turístico. Ao combinar fundações profundas, aço de alta resistência e amortecimento, a torre aumenta sua capacidade de preservar uma infraestrutura de comunicação necessária durante emergências.
