As redes elétricas inteligentes combinam sensores, comunicação e chaves automáticas para localizar defeitos e isolar trechos danificados. Quando existe rota alternativa e capacidade disponível, a energia pode ser redirecionada para reduzir a área e o tempo da interrupção.
Como as redes elétricas inteligentes detectam uma falha?
Uma rede elétrica inteligente acompanha corrente, tensão, frequência e estado dos equipamentos. Sensores distribuídos enviam informações ao centro de controle e ajudam a indicar em qual trecho ocorreu um curto-circuito, rompimento de cabo ou sobrecarga.
A automação da distribuição já está em estágio operacional em diversas concessionárias. Entretanto, nem toda rede possui os sensores, as comunicações e as chaves necessárias para realizar a recomposição automática completa.
Quais equipamentos isolam o defeito e redirecionam a energia?
Após localizar a anormalidade, o sistema precisa separar a parte danificada sem desligar todas as linhas conectadas à mesma subestação. Essa resposta depende da atuação coordenada entre equipamentos instalados no campo e programas de controle.
Três conjuntos realizam esse trabalho:
Como a rede se reorganiza sem energizar o trecho danificado?

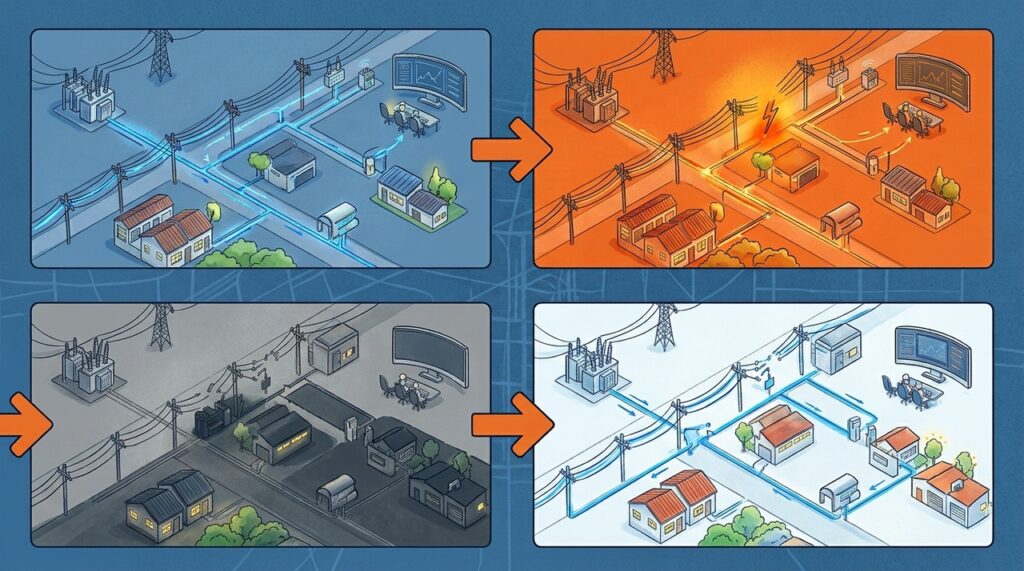

A função conhecida como FLISR realiza localização da falha, isolamento e recomposição do serviço. Ela identifica quais chaves devem abrir para separar o defeito e quais podem fechar para alimentar consumidores por outro circuito.
A sequência normalmente envolve:
- Detectar uma alteração anormal de corrente ou tensão.
- Acionar dispositivos de proteção para interromper o fluxo.
- Comparar sinais de sensores instalados em diferentes pontos.
- Isolar o menor trecho possível ao redor da falha.
- Verificar se outro alimentador possui capacidade disponível.
- Fechar chaves alternativas e restabelecer as áreas não danificadas.
Os consumidores ligados diretamente ao trecho defeituoso continuam sem energia até o reparo físico. A automação reduz a extensão da interrupção, mas não faz cabos rompidos ou transformadores danificados voltarem a funcionar.
Como a automação facilita a entrada de fontes renováveis?
A produção solar e eólica muda com a iluminação e o vento. Sensores, previsões, baterias e inversores inteligentes ajudam o operador a acompanhar essas variações e manter tensão e frequência dentro das faixas permitidas.
Um sistema avançado de gerenciamento da distribuição, chamado de ADMS, pode coordenar bancos de capacitores, reguladores, armazenamento e geração distribuída. Ele também recebe dados de medidores e estima condições em partes da rede sem monitoramento direto.
O que uma smart grid consegue fazer e quais limites permanecem?
A resposta automática depende da qualidade dos dados, da velocidade da comunicação e da existência de caminhos alternativos. Uma rede radial com apenas uma linha de alimentação possui menos possibilidades de recomposição que circuitos interligados.
As situações mais comuns podem ser comparadas assim:
| Situação | Resposta possível | Resultado |
|---|---|---|
| Falha em um ramal Curto-circuito localizado | Abrir chaves ao redor do trecho afetado | Isolamento automático |
| Alimentador alternativo Capacidade ainda disponível | Transferir consumidores não afetados | Serviço recomposto |
| Excesso de geração solar Fluxo reverso e tensão elevada | Coordenar inversores, baterias e reguladores | Equilíbrio controlado |
| Dano amplo na infraestrutura Postes ou subestações destruídos | Enviar diagnóstico e apoiar equipes de campo | Reparo necessário |
Por que redes inteligentes não conseguem impedir todos os apagões?
Tempestades intensas, incêndios, falhas de comunicação e danos simultâneos podem eliminar os caminhos alternativos. Erros nos mapas da rede ou falta de coordenação entre proteções também impedem uma recomposição segura.
As redes elétricas inteligentes tornam o sistema mais observável e rápido, mas exigem investimento, manutenção e proteção cibernética. Seu maior benefício está em limitar consequências: localizar o problema com precisão, manter áreas saudáveis energizadas e fornecer informações para que as equipes reparem o trecho restante.
