A Ponte Ferroviária Beipanjiang vence o vale do Rio Beipan com um arco de concreto de 445 metros. Sua geometria conduz o peso dos trens até as encostas, enquanto um esqueleto de aço permitiu montar e fechar a estrutura sobre o cânion.
Como a Ponte Ferroviária Beipanjiang atravessa o cânion?
A ponte integra o trecho entre Guiyang e Kunming da ferrovia de alta velocidade Xangai–Kunming. Ela cruza o Rio Beipan entre os condados de Guanling e Qinglong, na província chinesa de Guizhou, onde encostas íngremes dificultavam a construção de pilares no fundo do vale.
Com aproximadamente 721 metros de extensão total, a estrutura adota uma ponte em arco com tabuleiro superior. O vão principal de 445 metros permite que a ferrovia atravesse o rio sem apoios intermediários dentro da garganta.
Quais elementos formam o arco de 445 metros?

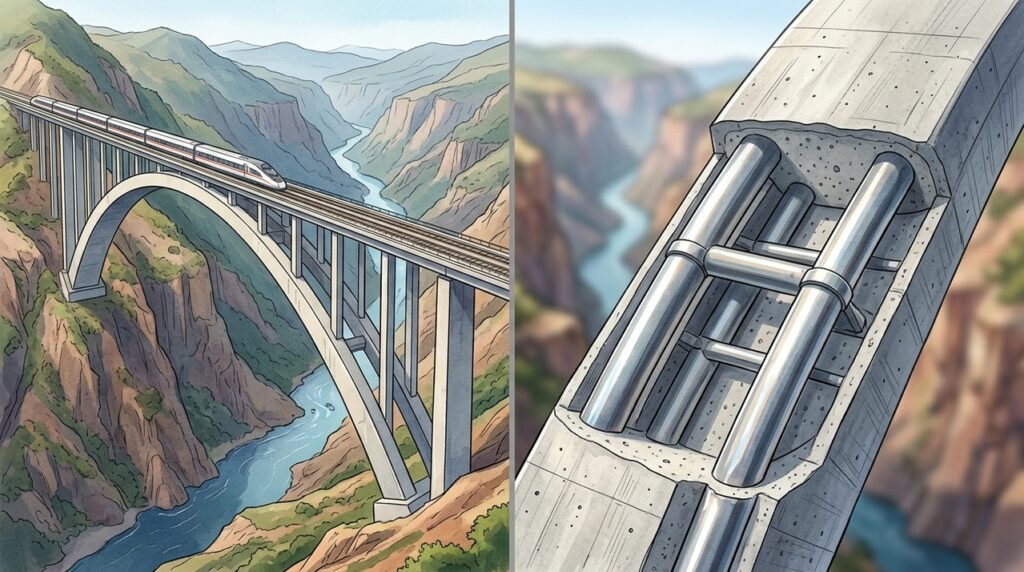

O arco não foi produzido como um único bloco maciço. Sua seção combina uma armação tubular de aço, concreto de alta resistência e ligações transversais que fazem as partes trabalharem como uma estrutura contínua.
Três conjuntos formam o sistema principal:
Como as duas metades foram montadas sobre o vazio?
Andaimes apoiados desde o rio seriam pouco práticos diante da profundidade e das encostas. A solução utilizou torres provisórias, cabos suspensos e segmentos metálicos produzidos fora da posição definitiva.

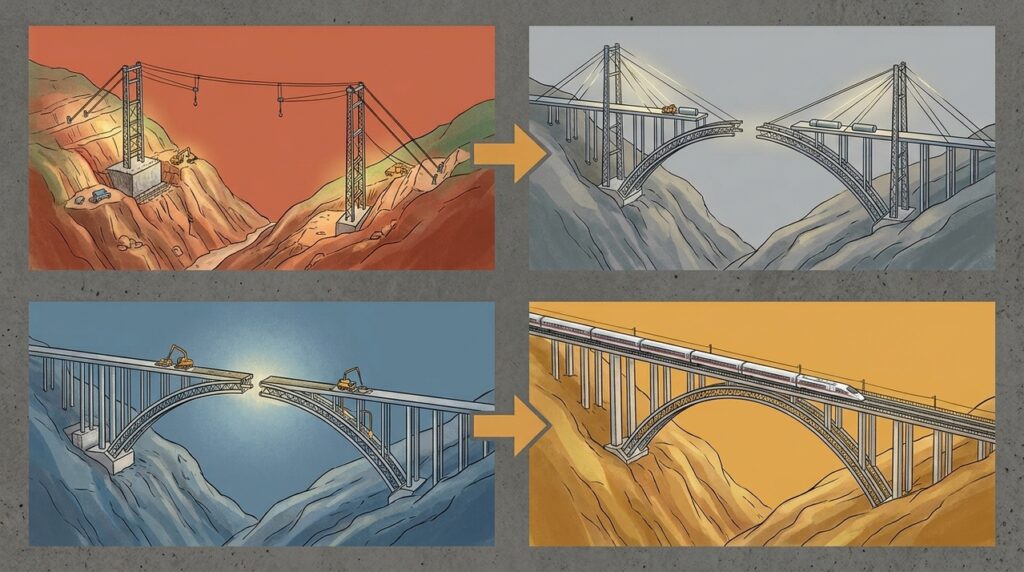

A construção avançou por etapas:
- Escavar e concretar os apoios do arco nas duas encostas.
- Instalar torres provisórias e sistemas de ancoragem.
- Estender cabos de içamento sobre o cânion.
- Transportar e conectar segmentos do esqueleto metálico.
- Sustentar os balanços com cabos temporários até o fechamento central.
- Preencher os tubos e envolver a armação com concreto.
A montagem simétrica ajudou a equilibrar esforços e deformações. Quando as duas frentes se encontraram no centro, o esqueleto passou a funcionar como um arco fechado, permitindo a concretagem e a construção dos pilares superiores.
Como o arco transforma o peso dos trens em compressão?
O arco não sustenta a ferrovia apenas por ser pesado. Sua curvatura recebe as cargas do tabuleiro e as converte principalmente em esforços de compressão, conduzidos ao longo da estrutura até os encontros apoiados nas laterais do cânion.
Esses encontros também precisam resistir ao empuxo horizontal produzido pelo arco. O projeto da Ponte Beipanjiang foi dimensionado para trens de alta velocidade, exigindo controle rigoroso de deslocamentos, vibrações e alinhamento dos trilhos.
Qual é a função de cada parte da ponte?
O peso próprio, os trens, o vento e as mudanças de temperatura percorrem diferentes elementos antes de alcançar o terreno. O funcionamento depende de um caminho contínuo entre trilhos, tabuleiro, pilares, arco e rocha.
Essa transferência pode ser organizada assim:
| Elemento | Esforço predominante | Função |
|---|---|---|
| Tabuleiro Trilhos e vigas superiores | Flexão e vibração | Distribuir os trens |
| Pilares sobre o arco Apoios verticais | Compressão | Conduzir cargas |
| Arco principal Vão de 445 metros | Compressão elevada | Vencer o cânion |
| Encontros e rocha Apoios nas encostas | Reação vertical e horizontal | Transferir ao terreno |
Por que essa ponte marcou a engenharia ferroviária?
Projetada para velocidades de até 350 km/h, a ponte exigiu mais rigidez e menor deformação que uma travessia rodoviária comum. Em setembro de 2016, um trem de inspeção percorreu a estrutura a 333 km/h durante os testes de aceitação.
A Ponte Ferroviária Beipanjiang entrou em operação com o trecho Guiyang–Kunming em dezembro de 2016. Seu arco mostrou como uma armação metálica temporariamente sustentada por cabos poderia se transformar em uma grande estrutura de concreto capaz de carregar uma ferrovia sobre um vale profundo.
