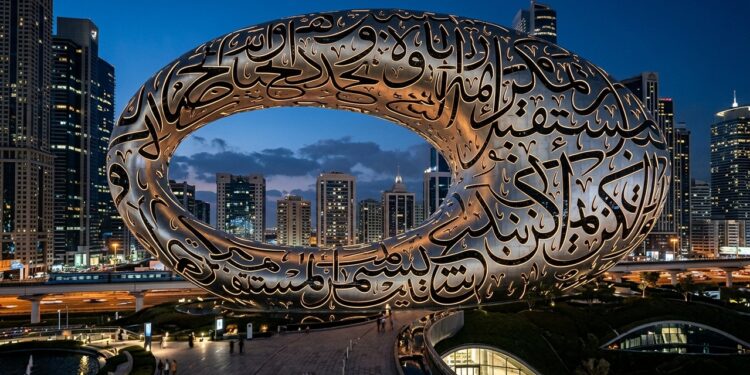

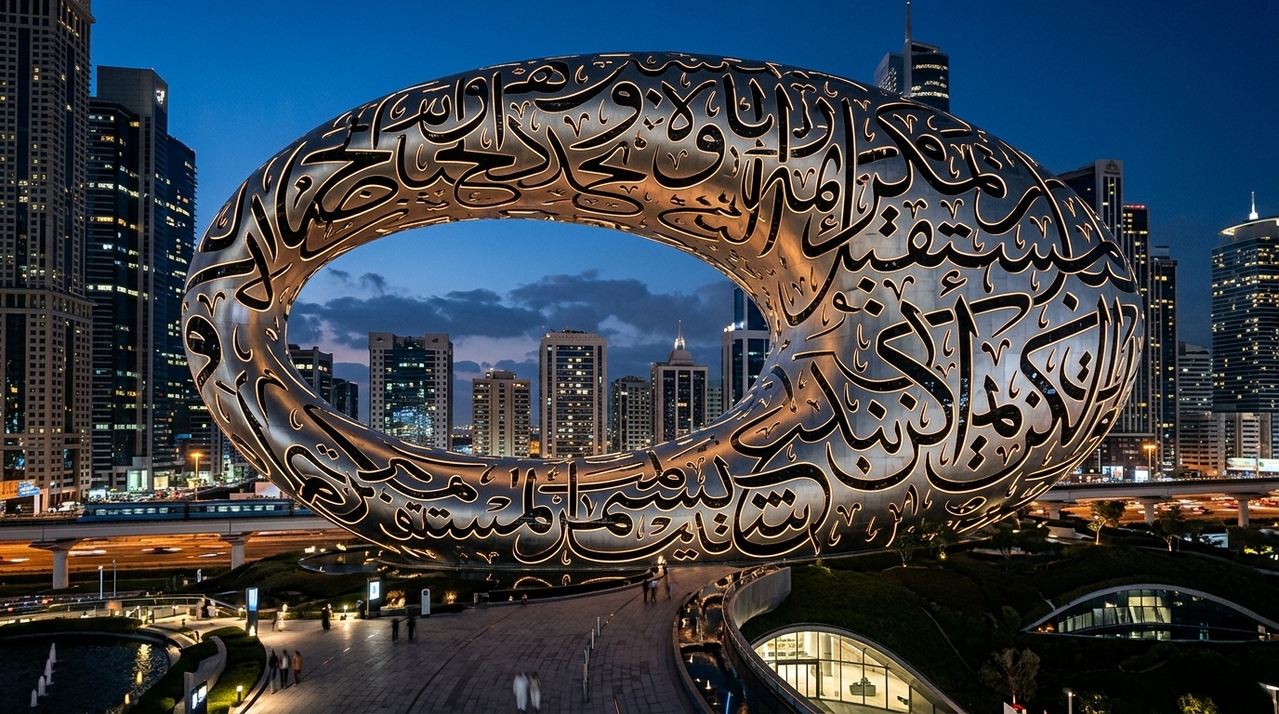

O Museum of the Future transforma geometria em estrutura. Com 77 metros de altura, o edifício de Dubai utiliza uma diagrid de aço para sustentar sua forma toroidal, enquanto 1.024 painéis únicos revestem uma fachada recortada por enormes caligrafias árabes.
Como o Museum of the Future consegue sustentar uma forma tão irregular?
Projetado pela Killa Design e calculado estruturalmente pela Buro Happold, o edifício abandona a lógica de uma caixa apoiada por fileiras regulares de pilares. Sua própria superfície curva participa diretamente do sistema resistente.
A solução utiliza uma diagrid, estrutura formada por elementos diagonais que criam uma rede de triângulos. Essa geometria distribui cargas gravitacionais e esforços laterais pela superfície, permitindo grandes espaços internos sem uma malha convencional de colunas.
Quais elementos fazem a geometria externa trabalhar como estrutura?
A diagrid não funciona apenas como desenho. Cada barra precisa encontrar outras em posições calculadas para formar caminhos contínuos de carga através de uma superfície que muda de curvatura em praticamente todas as direções.
Três componentes ajudam a compreender o conjunto:
Como algoritmos ajudaram engenheiros a encontrar uma geometria que pudesse ser construída?
Desenhar manualmente cada encontro seria impraticável. A equipe trabalhou com BIM e modelagem paramétrica, na qual dimensões, curvas e restrições estruturais são conectadas por regras digitais. Quando um parâmetro muda, outras partes relacionadas podem ser recalculadas.

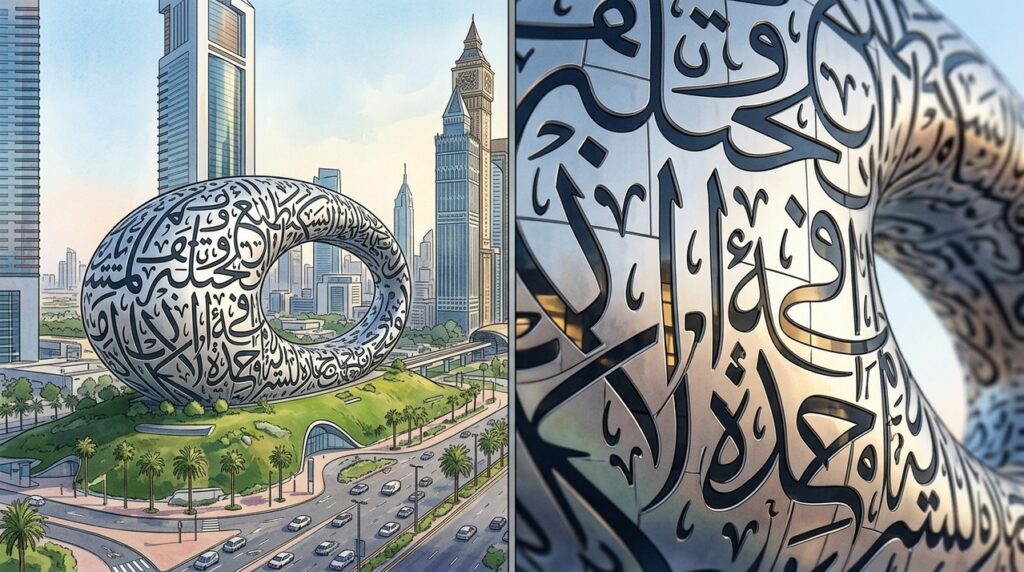

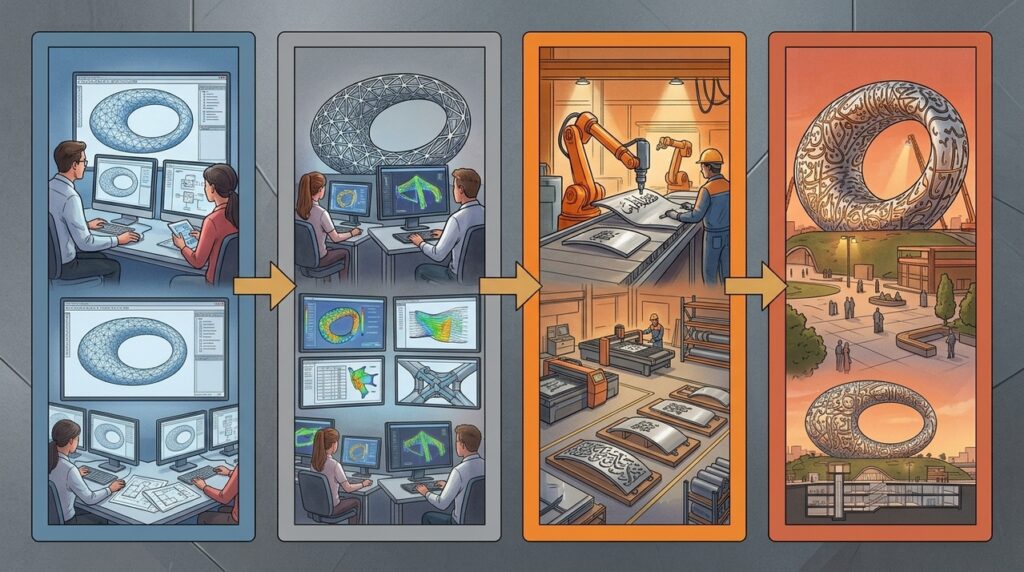

O processo digital permitiu:
- Definir a superfície curva do edifício em três dimensões.
- Gerar a malha estrutural adaptada à geometria exterior.
- Analisar esforços em diferentes regiões da diagrid.
- Ajustar barras e encontros conforme necessidades estruturais.
- Coordenar fachada e estrutura com as aberturas da caligrafia.
- Enviar geometria digital para processos de fabricação de alta precisão.
A Killa Design registra que algoritmos paramétricos foram usados para otimizar conjuntamente a estrutura principal, a fachada e os elementos envidraçados.
Como a caligrafia árabe conseguiu atravessar uma fachada totalmente curva?
As inscrições não foram simplesmente aplicadas depois da construção. A caligrafia de Mattar bin Lahej foi mapeada digitalmente sobre a superfície tridimensional e integrada às próprias aberturas da envoltória, permitindo que partes das letras funcionem como janelas iluminadas.
Cada região curva exigia uma peça específica. A documentação oficial do Museum of the Future registra 1.024 painéis fabricados por processo especializado com assistência robótica, cobrindo aproximadamente 17.600 m² de fachada em aço inoxidável.
Leia também: Uma torre de 462 metros gira sobre São Petersburgo e usa sua forma torcida para reduzir a força do vento
Por que fabricar 1.024 painéis diferentes exigiu precisão digital?
Em uma superfície de dupla curvatura, pequenas diferenças entre projeto e fabricação poderiam acumular desalinhamentos durante a montagem. Os dados tridimensionais precisavam acompanhar cada painel desde sua posição no modelo até sua forma final.
A relação entre as principais tecnologias pode ser resumida assim:
| Elemento | Aplicação | Resultado |
|---|---|---|
| Diagrid | Rede triangulada de aço | Estrutura sem colunas tradicionais |
| Modelagem paramétrica | Geometria e otimização digital | Forma coordenada |
| 1.024 painéis | Revestimento exterior individualizado | Fachada contínua |
| Fabricação robotizada | Produção de geometrias únicas | Alta precisão necessária |
Por que o Museum of the Future depende tanto do modelo digital quanto do aço?
Inaugurado em 22 de fevereiro de 2022, o Museum of the Future demonstra uma mudança importante na construção de formas complexas. Arquitetura, cálculo estrutural, fabricação e montagem precisaram compartilhar a mesma geometria digital para que milhares de componentes diferentes chegassem às posições corretas.
O resultado não é apenas uma fachada incomum colocada sobre um edifício convencional. A forma, a diagrid, as janelas caligráficas e os painéis foram desenvolvidos como partes conectadas do mesmo problema, mostrando como algoritmos e fabricação de precisão podem transformar uma geometria difícil em uma estrutura realmente construível.
