O Tokyo Dome mantém uma cobertura de aproximadamente 400 toneladas suspensa usando uma diferença de pressão de apenas 0,3% entre interior e exterior. Ventiladores insuflam continuamente o estádio, enquanto membranas e cabos transformam essa pequena sobrepressão em força suficiente para manter o teto elevado.
Como o Tokyo Dome consegue sustentar a cobertura usando apenas pressão do ar?

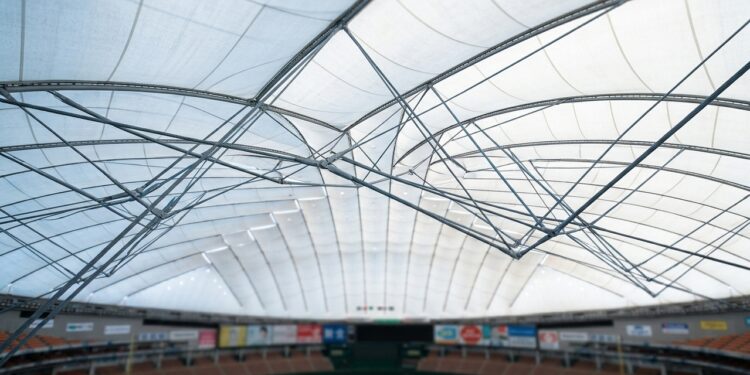

O Tokyo Dome utiliza uma cobertura pneumática, sistema no qual uma membrana flexível permanece elevada porque a pressão interna é ligeiramente maior que a pressão atmosférica externa.
Ventiladores introduzem ar continuamente e mantêm o interior aproximadamente 0,3% mais pressurizado. A diferença é pequena para as pessoas, mas age sobre uma superfície enorme. Multiplicada por toda a área da cobertura, essa pressão produz força suficiente para sustentar a membrana.
Quais elementos impedem que o enorme teto flexível perca sua forma?
A pressão não trabalha sozinha. A membrana precisa transmitir esforços para as bordas e manter uma geometria controlada diante de vento, chuva e variações ambientais. Uma rede de cabos reforça a superfície e limita deformações excessivas.
Três elementos trabalham juntos:
Como ventiladores e portas evitam que o domo perca pressão?

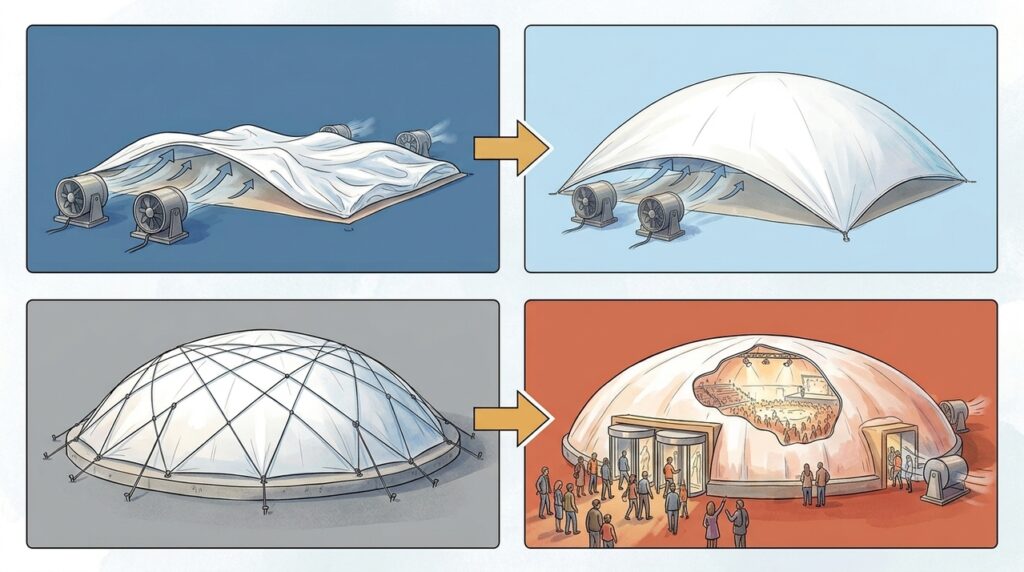

O Tokyo Dome possui 36 ventiladores de pressurização. Durante eventos, normalmente entre 10 e 18 unidades operam, enquanto períodos sem público exigem menos equipamentos. O sistema repõe continuamente o ar perdido por frestas, acessos e outras aberturas.
Para conservar essa condição, a arena utiliza:
- Ventiladores distribuídos ao redor da parte superior das arquibancadas.
- Controle contínuo da pressão interna em relação ao ambiente externo.
- 54 portas giratórias que limitam grandes perdas de ar durante a circulação normal.
- Portas balanceadas destinadas a situações de fluxo elevado e emergência.
- Monitoramento permanente para ajustar a ventilação conforme as condições de operação.
Por que uma cobertura tão fina consegue vencer um vão esportivo gigantesco?
A membrana externa possui apenas cerca de 0,8 milímetro de espessura, enquanto a interna tem aproximadamente 0,35 milímetro. Isso seria insuficiente para trabalhar como uma laje rígida, mas a estrutura não depende de rigidez convencional.
O sistema pneumático do Tokyo Dome mantém a membrana tensionada pela pressão e pelos cabos. Dessa forma, a cobertura trabalha principalmente à tração, aproveitando materiais leves para vencer um grande espaço sem uma floresta de pilares sobre as arquibancadas.
Leia também: Erguido sobre solo úmido às margens do Neva, o Palácio de Inverno permanece de pé há mais de 260 anos
O que muda entre uma cobertura convencional e um domo sustentado por ar?
Em uma cobertura tradicional, vigas, treliças ou arcos precisam sustentar diretamente grande parte do peso. Uma estrutura pneumática transfere parte desse trabalho para a diferença de pressão, permitindo reduzir drasticamente a quantidade de material rígido acima do espaço interno.
As diferenças principais podem ser organizadas assim:
| Elemento | Solução no Tokyo Dome | Efeito |
|---|---|---|
| Sustentação Força que mantém o teto elevado | Pressão interna cerca de 0,3% maior | Cobertura elevada |
| Reforço Controle da geometria | 28 cabos sobre a membrana | Forma estabilizada |
| Cobertura Sistema de membranas | Fibra de vidro revestida com fluoropolímero | Baixa massa |
| Acessos Entrada e saída do público | Portas giratórias e balanceadas | Controlar perda de ar |
Por que o Tokyo Dome mostrou uma alternativa para grandes arenas cobertas?
Inaugurado em 1988, o estádio demonstrou que um grande espaço esportivo poderia permanecer completamente coberto sem depender de pesadas treliças atravessando todo o vão. A baixa massa da membrana também reduz parte das cargas permanentes impostas à estrutura inferior.
O Tokyo Dome transforma o próprio ar do edifício em componente estrutural. Ventiladores, cabos, membranas e acessos controlados mantêm uma condição quase imperceptível para o público, mas suficiente para fazer uma cobertura de centenas de toneladas permanecer suspensa sobre uma arena inteira.
