Por que o Tokamak Complex precisa pesar cerca de 440 mil toneladas? A máquina experimental que ficará em seu centro reúne componentes gigantes, campos magnéticos intensos e requisitos nucleares, exigindo fundações sísmicas, concreto fortemente armado e alinhamentos medidos em milímetros.
Em que estágio está o Tokamak Complex e a máquina de fusão que ele recebe?

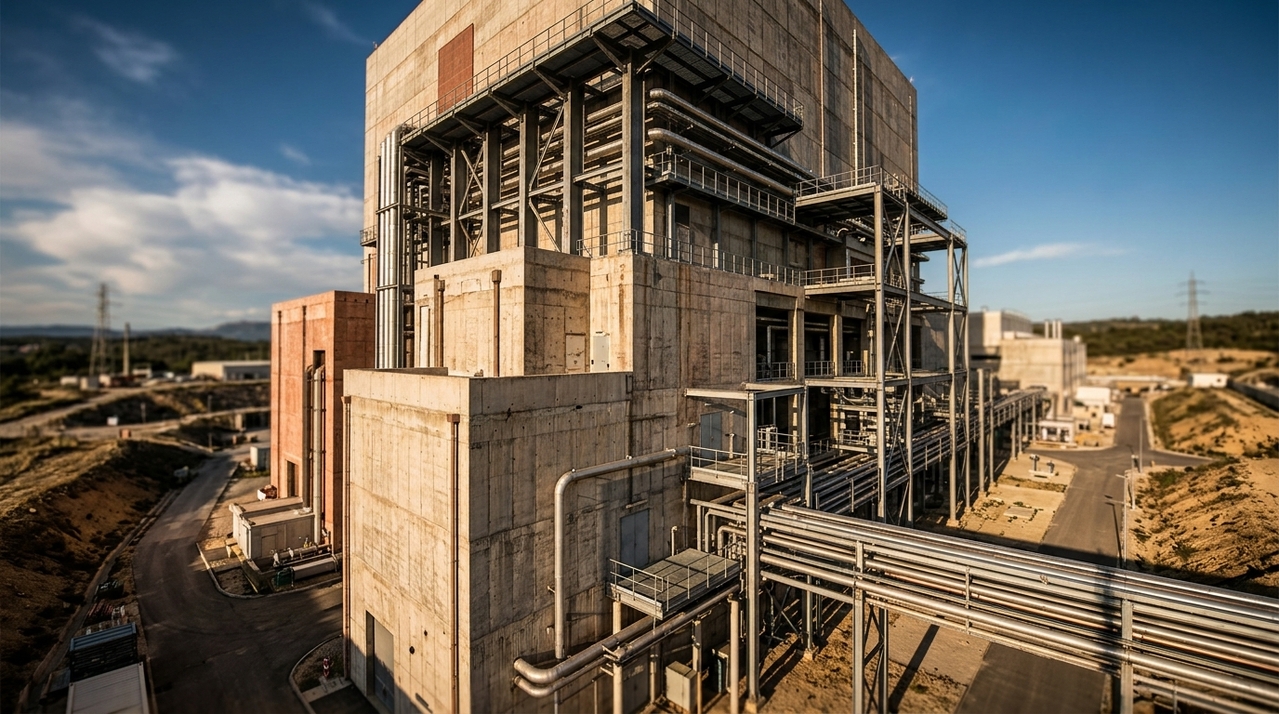

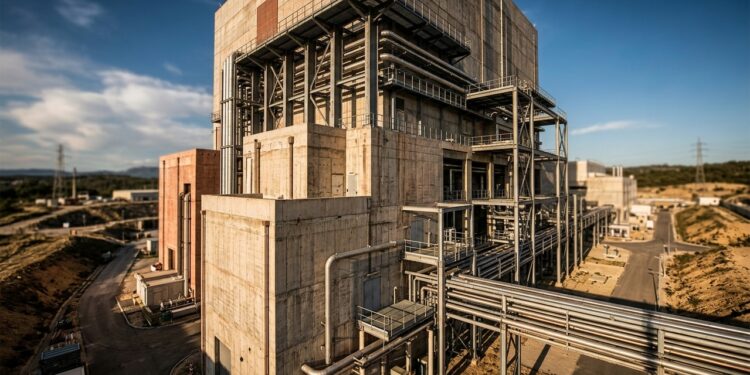

O ITER é um experimento internacional destinado a demonstrar fusão magneticamente confinada em escala inédita. O Tokamak Complex reúne os edifícios Tokamak, Diagnóstico e Trítio em uma estrutura de sete níveis, com cerca de 80 metros de altura incluindo os pavimentos subterrâneos.
Em agosto de 2026, a instalação permanece em montagem e preparação para operação experimental, não produz eletricidade comercial. Seis dos nove grandes módulos que formarão a câmara toroidal já haviam sido instalados até julho, enquanto outros sistemas continuam sendo integrados.
Por que o Tokamak Complex precisa de uma fundação capaz de sustentar 440 mil toneladas?

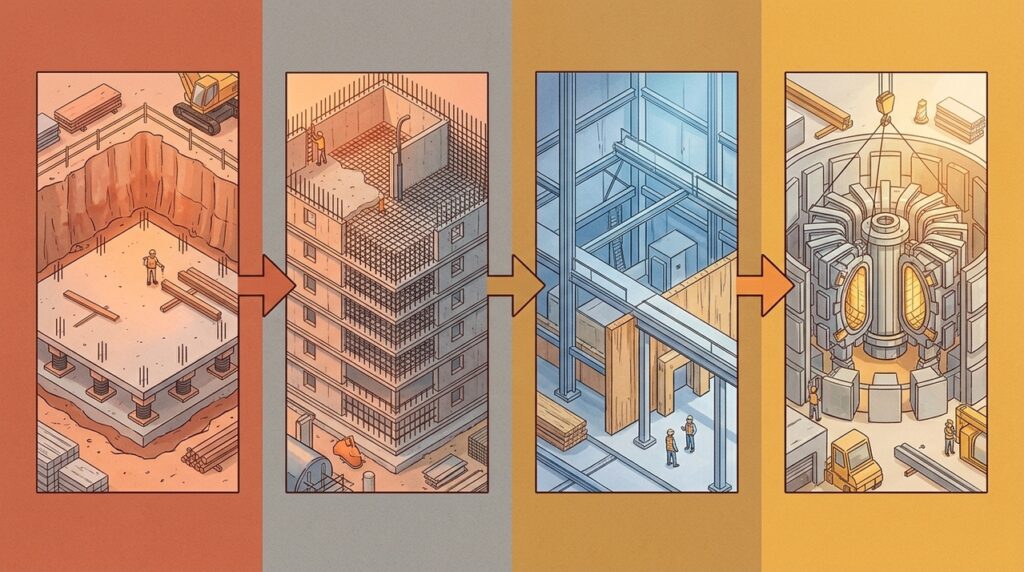

A massa declarada inclui edifícios, equipamentos e máquinas. Somente o tokamak completo deverá pesar aproximadamente 23 mil toneladas. Para distribuir esse conjunto e protegê-lo de movimentos do terreno, a obra começou com uma enorme escavação sísmica abaixo da plataforma.
Três elementos formam essa base:
Como o Tokamak Complex usa 100 mil metros cúbicos de concreto sem virar apenas uma massa sólida?
O complexo exige aproximadamente 100 mil m³ de concreto e 30 mil toneladas de aço de armadura. Algumas regiões possuem densidades de armadura muito superiores às de obras convencionais porque paredes e lajes precisam suportar cargas, requisitos sísmicos, equipamentos e funções de segurança nuclear simultaneamente.
A estrutura precisa combinar diferentes necessidades:
- Receber grandes cargas permanentes de máquinas e instalações.
- Resistir a ações horizontais associadas a eventos sísmicos.
- Fornecer blindagem em regiões próximas ao experimento.
- Acomodar milhares de passagens para cabos, tubulações e sistemas.
- Oferecer pontos rígidos para ancorar equipamentos pesados com precisão.
Por que o Tokamak Complex precisa posicionar peças de centenas de toneladas com precisão milimétrica?
Grandes componentes magnéticos e segmentos da câmara precisam formar uma geometria extremamente controlada. Uma peça pode ter dezenas de metros e centenas de toneladas, mas desvios pequenos em uma interface podem se propagar e impedir o encaixe correto das estruturas seguintes.
A metrologia do ITER utiliza uma rede de aproximadamente 2.000 pontos de referência no complexo. Laser trackers e levantamentos tridimensionais permitem alinhar componentes com tolerâncias de poucos milímetros e, em determinadas operações, alcançar precisão submilimétrica.
Quais números mostram por que o Tokamak Complex se parece mais com infraestrutura nuclear que com um prédio comum?
O edifício não serve apenas como cobertura para a máquina. Ele precisa sustentar equipamentos de enorme massa, oferecer isolamento sísmico, criar blindagem e preservar corredores precisos para dezenas de sistemas que chegarão ao tokamak através das paredes.
A escala pode ser organizada assim:
| Elemento | Escala | Função |
|---|---|---|
| Tokamak Complex Três edifícios integrados | 440 mil toneladas | Suportar máquinas e sistemas |
| Concreto Estrutura nuclear | 100 mil m³ | Estrutura e blindagem |
| Armadura Aço dentro do concreto | 30 mil toneladas | Resistir aos esforços |
| Isolamento sísmico Apoios flexíveis | 493 unidades | Reduzir acelerações |
| Tokamak Máquina experimental | Cerca de 23 mil toneladas | Confinar plasma |
Por que o Tokamak Complex precisa ser tão resistente para um experimento que ainda não gera eletricidade?
O objetivo do ITER não é alimentar a rede elétrica, mas demonstrar condições relevantes para futuros reatores de fusão. Ainda assim, produzir e controlar plasma exige enormes ímãs, sistemas criogênicos, vácuo, blindagem, refrigeração e estruturas capazes de manter tudo alinhado durante experimentos e eventos previstos de segurança.
O Tokamak Complex mostra que a fusão começa muito antes do plasma. Para testar reações semelhantes às que alimentam as estrelas, foi necessário primeiro construir uma fundação sísmica, erguer uma estrutura de concreto de escala nuclear e criar um ambiente onde peças do tamanho de edifícios possam se encontrar com precisão de milímetros.
