Como a Sphere Las Vegas transforma praticamente toda sua superfície externa em uma tela curva? Cerca de 1,2 milhão de pontos de LED ficam presos a uma malha de aço independente do edifício principal, enquanto cúpula, arquibancadas e tela interna utilizam estruturas diferentes para dividir cargas e controlar deformações.
Como a Sphere Las Vegas consegue transformar uma esfera inteira em tela?
A Sphere Las Vegas possui aproximadamente 112 metros de altura e 157 metros de largura. Sua superfície digital externa, chamada Exosphere, cobre cerca de 54 mil metros quadrados e envolve visualmente quase todo o volume do edifício.
Em vez de instalar uma tela contínua convencional, a fachada utiliza mais de 400 megapainéis, cada um carregando milhares de pontos luminosos. Juntos, eles formam aproximadamente 1,2 milhão de LED pucks, módulos de iluminação distribuídos sobre a curvatura da esfera.
Por que a Sphere Las Vegas precisa de uma segunda estrutura somente para sustentar a fachada?

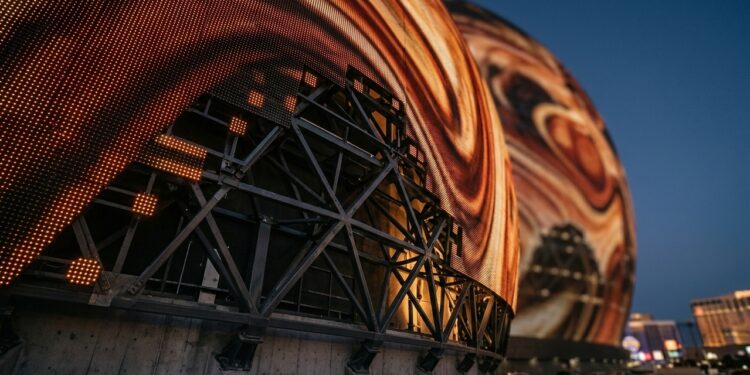

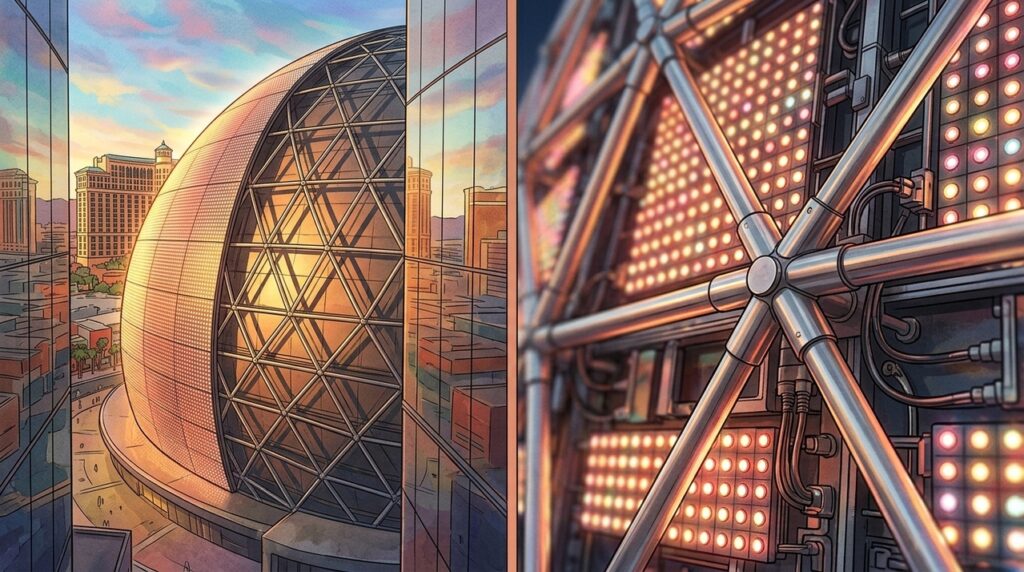

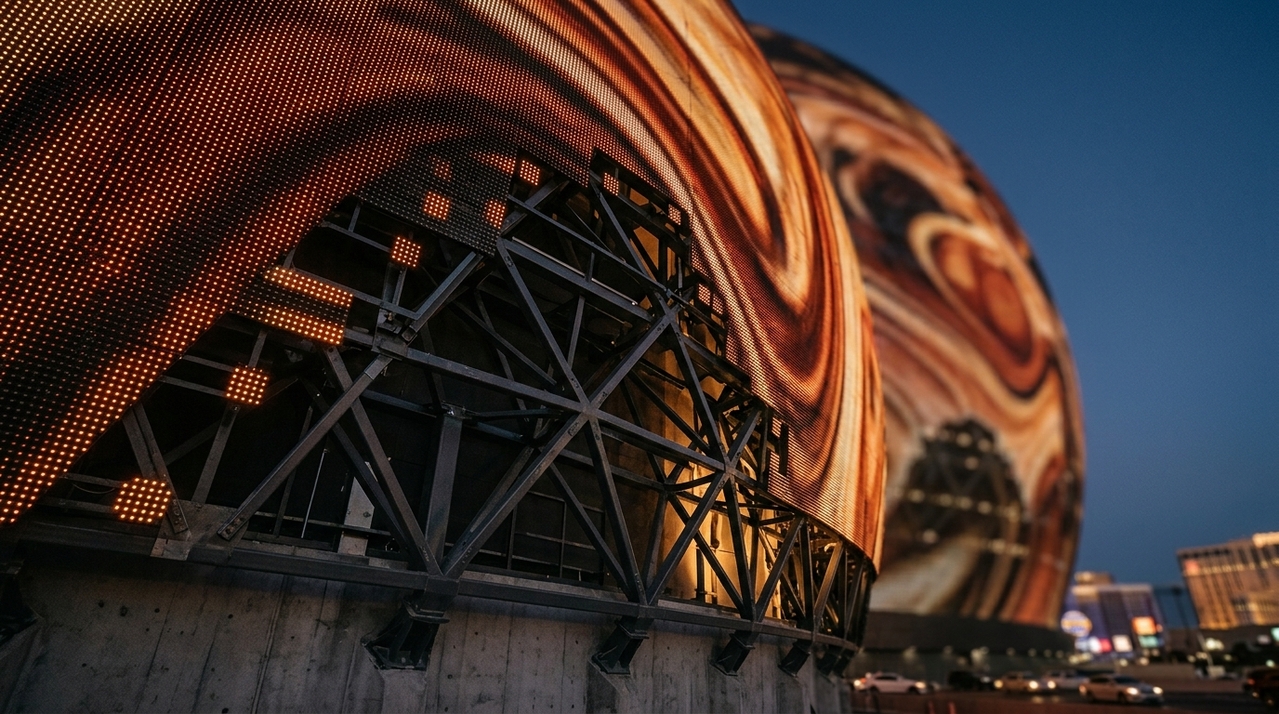

A tela externa não fica simplesmente parafusada às paredes da arena. A Exosphere possui sua própria diagrid, malha estrutural formada por barras diagonais de aço, completamente independente da estrutura principal que abriga arquibancadas, palco e circulação.
Três motivos tornam essa separação importante:
Como a Sphere Las Vegas mantém milhares de módulos alinhados sobre uma superfície curva?
Uma imagem gigante só parece contínua quando milhares de pontos permanecem na posição prevista. Pequenas diferenças de montagem acumuladas ao redor de uma esfera poderiam distorcer a distribuição dos LEDs e dificultar a instalação dos módulos seguintes.

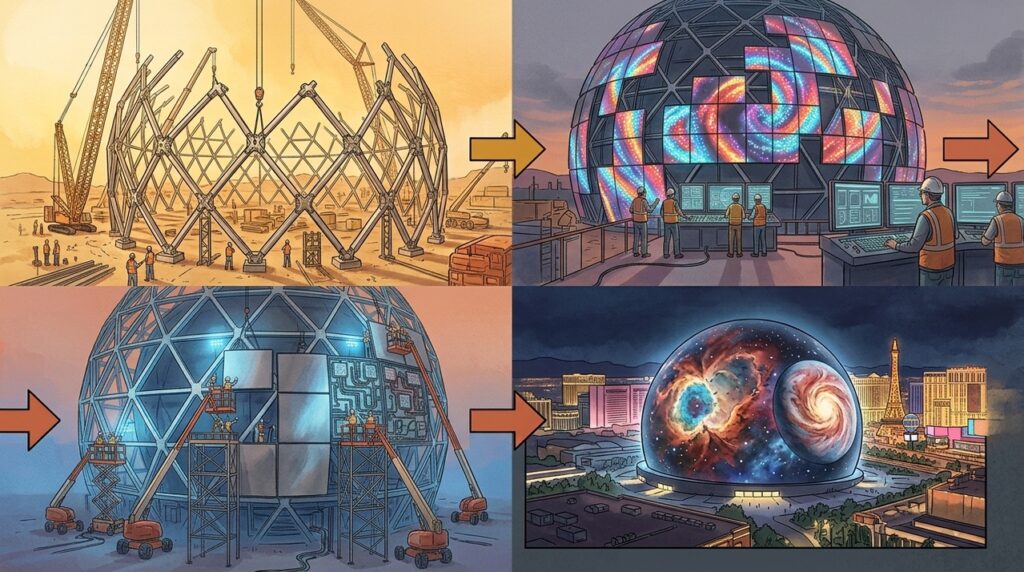

A montagem depende de diferentes níveis de precisão:
- Fabricar barras e nós segundo coordenadas definidas pelo modelo digital.
- Montar a diagrid respeitando a curvatura tridimensional calculada.
- Fixar mais de 400 megapainéis sobre posições predeterminadas.
- Distribuir alimentação elétrica e comunicação por toda a Exosphere.
- Permitir manutenção de componentes individuais sem desmontar a fachada inteira.
Como a Sphere Las Vegas consegue criar um espaço interno sem o telhado típico de uma arena?
Sobre a plateia existe uma cúpula de aço com cerca de 122 metros de diâmetro. Arcos radiais e anéis de compressão formam o telhado, enquanto uma camada de concreto acrescenta estabilidade permanente e também ajuda no desempenho acústico.
A engenharia estrutural da Sphere utiliza sistemas sobrepostos. Abaixo do quinto nível predominam concreto, vigas e pilares; acima, aço estrutural ganha importância. Quatro núcleos de paredes de concreto e paredes ao redor do palco recebem grande parte das ações laterais.
Quais estruturas precisam coexistir dentro e fora da Sphere Las Vegas?
A forma externa sugere um único casco, mas o edifício funciona como uma coleção de estruturas especializadas. A Exosphere sustenta iluminação externa, a cúpula fecha a arena e outra armação independente posiciona a enorme superfície digital interna sobre o público.
As diferenças principais podem ser organizadas assim:
| Sistema | Escala | Função |
|---|---|---|
| Exosphere Diagrid externa independente | Cerca de 54 mil m² | Sustentar LEDs externos |
| Pontos de LED Superfície programável | 1,2 milhão | Formar imagens externas |
| Cúpula Telhado estrutural | Cerca de 122 metros de diâmetro | Cobrir a arena |
| Tela interna Superfície suspensa e curva | Cerca de 14.900 m² | Imersão audiovisual |
Por que a Sphere Las Vegas não poderia ser construída como uma arena convencional coberta depois por LEDs?
A Exosphere foi projetada como infraestrutura estrutural e eletrônica desde o início. Sua forma precisava resistir a gravidade, vento e variações térmicas enquanto mantinha centenas de módulos de iluminação distribuídos sobre uma superfície onde praticamente nenhum trecho é plano.
A Sphere Las Vegas funciona porque a aparência de uma única esfera esconde várias estruturas independentes e extremamente coordenadas. O exterior sustenta 1,2 milhão de pontos luminosos, enquanto outra engenharia mantém arquibancadas, cúpula e uma tela interna gigantesca dentro da mesma geometria sem exigir que um único casco faça tudo.
