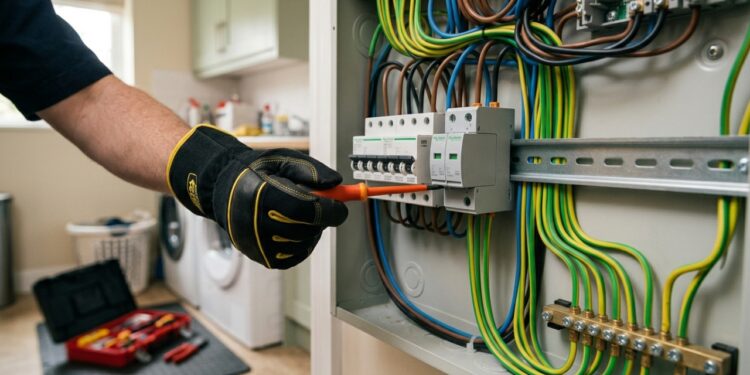

O DPS no quadro de distribuição ajuda a limitar sobretensões transitórias antes que elas alcancem televisores, computadores, eletrodomésticos e sistemas eletrônicos. O dispositivo oferece um caminho para a corrente de surto, mas sua proteção depende de aterramento funcional, condutores adequados, conexões curtas e dimensionamento compatível com a instalação.
O que é um Dispositivo de Proteção contra Surtos?
DPS é a sigla para Dispositivo de Proteção contra Surtos. Durante o funcionamento normal, ele permanece conectado ao sistema sem conduzir uma corrente significativa para a terra. Quando surge uma sobretensão transitória, passa a oferecer um caminho de menor impedância para limitar a tensão que chega aos equipamentos.
Esses eventos podem estar relacionados a descargas atmosféricas próximas, manobras da rede elétrica ou acionamento de cargas. O DPS não impede que o raio exista nem torna a residência imune a qualquer descarga. Sua função é reduzir os efeitos dos surtos dentro das condições para as quais foi selecionado.
Qual é a diferença entre DPS, disjuntor e DR?
O disjuntor protege o circuito contra correntes excessivas associadas a sobrecargas e curtos-circuitos. Ele não foi desenvolvido para limitar sozinho os picos rápidos de tensão que caracterizam um surto. Por isso, a presença de disjuntores no quadro não significa que a instalação possui proteção específica contra sobretensões transitórias.
O dispositivo DR detecta correntes de fuga. Ele pode desligar o circuito quando parte da corrente percorre um caminho não previsto, incluindo situações que oferecem risco de choque. O funcionamento do DR é diferente da atuação do DPS, embora ambos possam integrar o mesmo quadro.
Por que o DPS depende do aterramento?

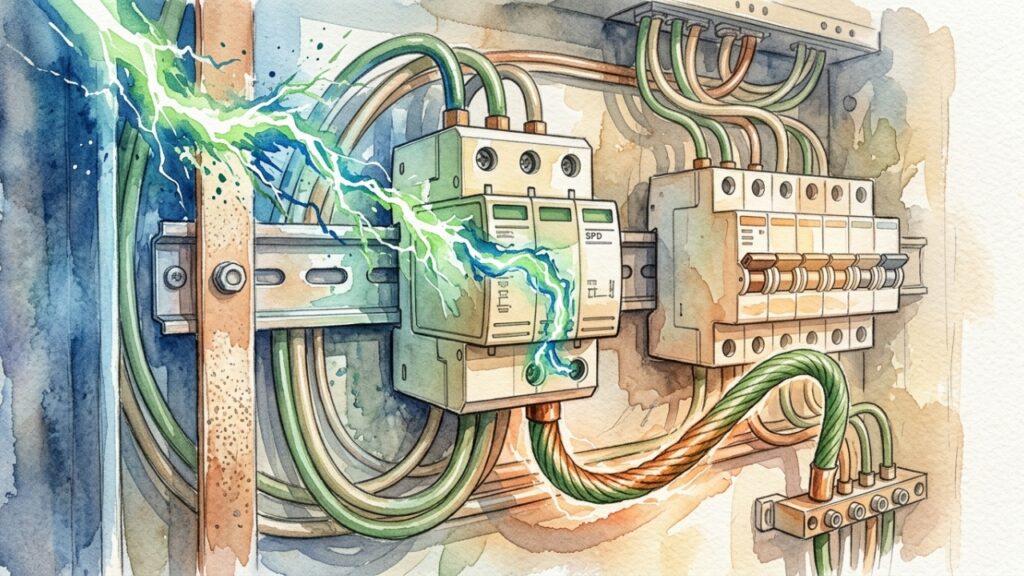

Durante o surto, a corrente precisa encontrar um percurso apropriado. O sistema de aterramento, os condutores de proteção e a equipotencialização participam desse caminho. Um DPS instalado em um quadro com conexões deficientes pode não entregar o desempenho esperado, mesmo que o componente seja de boa qualidade.
O aterramento não se resume a colocar uma haste no solo. É necessário conferir continuidade, conexões, esquema da instalação e integração com o quadro. A resistência do eletrodo, isoladamente, também não descreve todo o comportamento durante eventos rápidos.

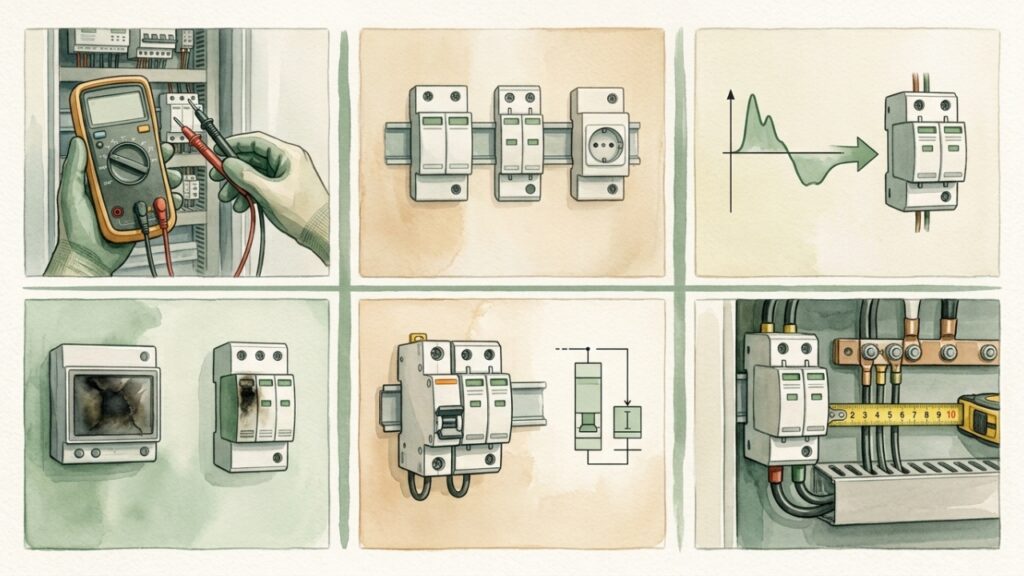

Como o eletricista escolhe o DPS correto?
A seleção considera tensão da rede, número de fases, esquema de aterramento, corrente de descarga, nível de proteção e posição do quadro. Também deve observar a existência de sistema de proteção contra descargas atmosféricas, exposição da edificação e equipamentos sensíveis instalados.
Os principais pontos avaliados incluem:
- Tensão máxima de operação: precisa ser compatível com a rede e suas condições normais.
- Classe do DPS: indica a aplicação dentro da estratégia de proteção coordenada.
- Corrente de descarga: representa a capacidade associada aos ensaios do dispositivo.
- Nível de proteção: informa a tensão residual esperada durante a atuação.
- Proteção de retaguarda: deve seguir a indicação do fabricante e o projeto.
- Condutores: seção, percurso e conexão influenciam o comportamento do conjunto.
- Estado do módulo: o indicador precisa permanecer visível para inspeções periódicas.
Por que os cabos precisam ser curtos?
Durante uma variação muito rápida de corrente, o comprimento e a disposição dos condutores influenciam a tensão presente no circuito. Percursos longos, curvas desnecessárias e laços podem reduzir a eficiência da proteção. O DPS deve ser instalado próximo aos barramentos e conectado conforme o esquema definido pelo fabricante.
Isso explica por que apenas encaixar o dispositivo em um espaço livre do quadro não basta. O eletricista precisa avaliar organização interna, barramentos, proteção de retaguarda, neutro, terra e capacidade física do conjunto. Quadros pequenos ou improvisados podem exigir reorganização ou substituição.
Os melhores imóveis não chegam para todo mundo ao mesmo tempo. Entre no grupo e receba ofertas exclusivas de imóveis de leilão e retomados.

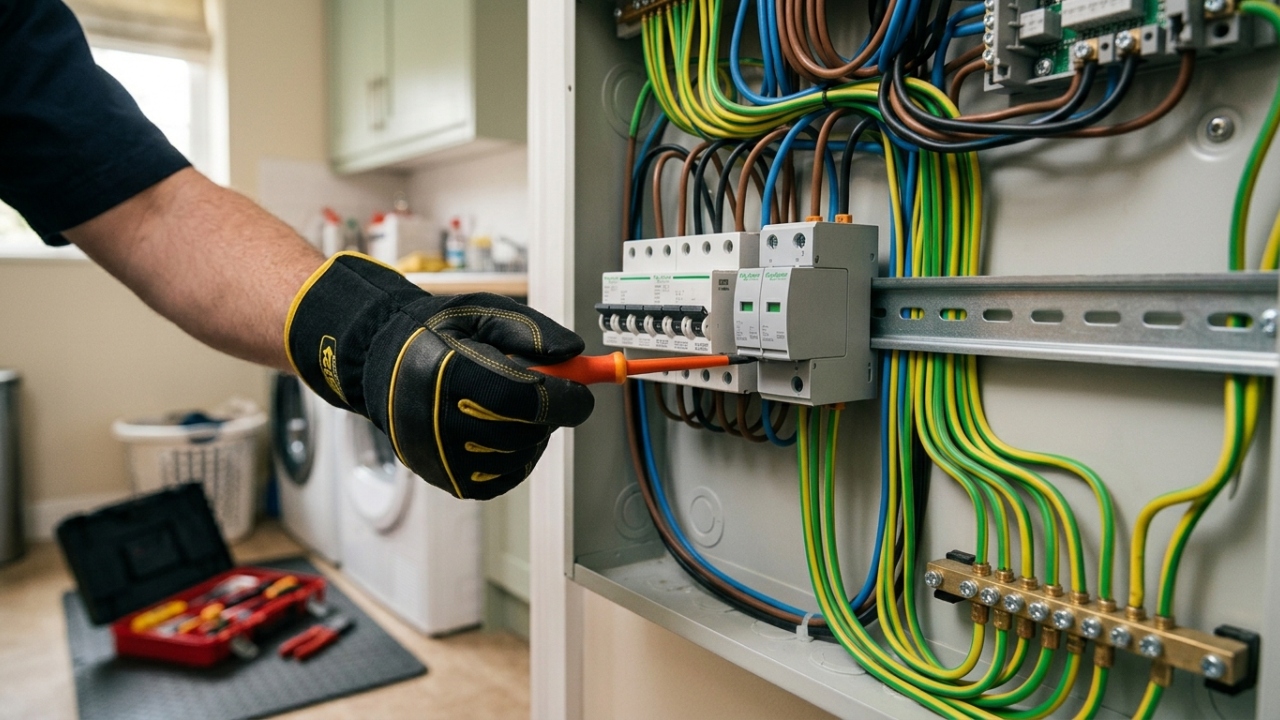

Por que a instalação deve ser feita por eletricista?
O quadro reúne partes energizadas e correntes capazes de provocar choque, arco elétrico e incêndio. A NR-10 estabelece requisitos de segurança para trabalhos em instalações elétricas. A intervenção exige procedimentos, ferramentas e qualificação compatíveis.
O eletricista também verifica se o imóvel possui aterramento contínuo, circuitos organizados e proteções coordenadas. Instalar um DPS sem corrigir conexões precárias cria sensação de segurança sem resolver a instalação. A proteção confiável surge quando DPS, disjuntores, DR, aterramento e quadro trabalham como partes do mesmo projeto.
